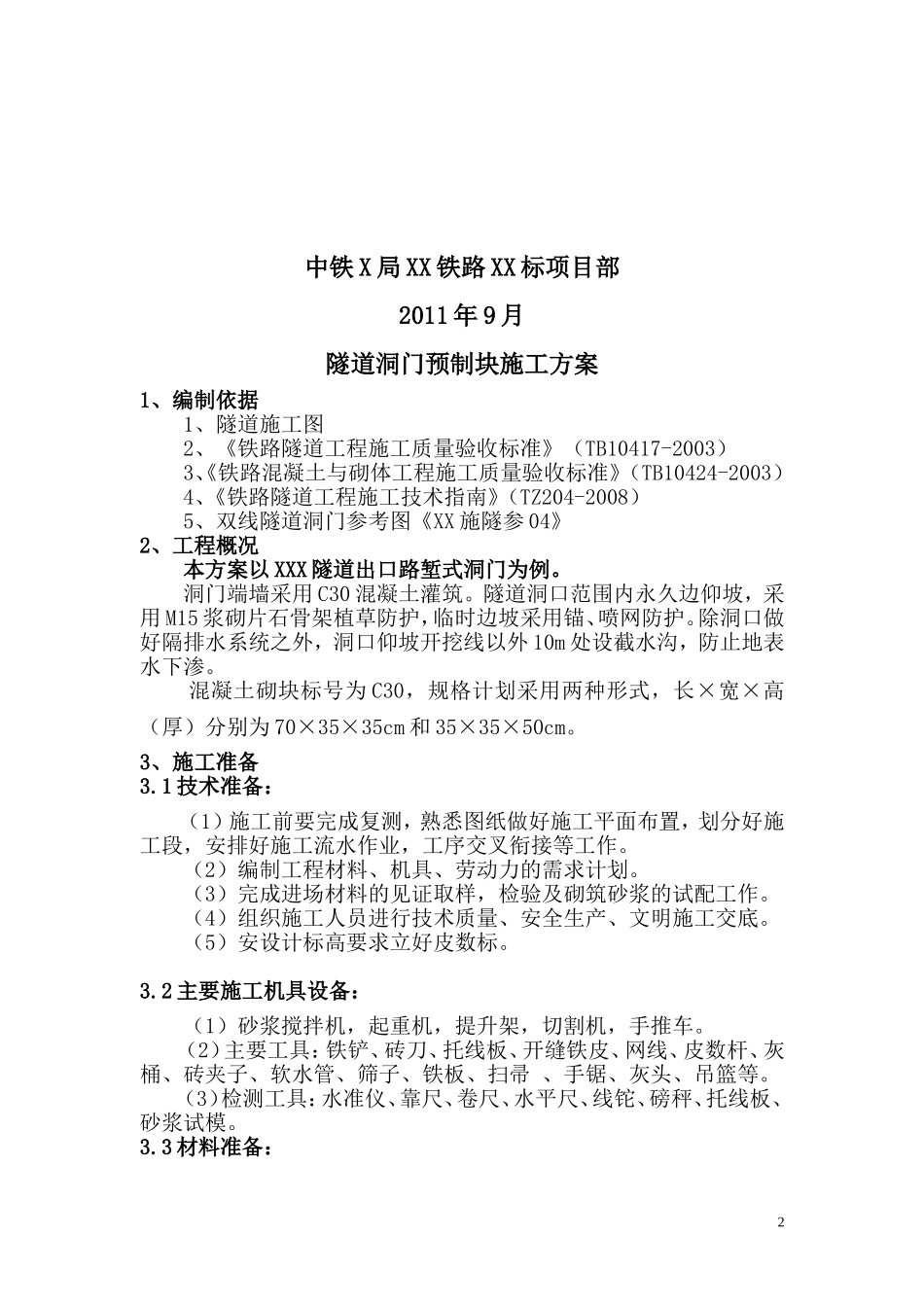

新建XX铁路XX标段隧道洞门预制块施工方案编制：复核：审核：1中铁X局XX铁路XX标项目部2011年9月隧道洞门预制块施工方案1、编制依据1、隧道施工图2、《铁路隧道工程施工质量验收标准》（TB10417-2003）3、《铁路混凝土与砌体工程施工质量验收标准》（TB10424-2003）4、《铁路隧道工程施工技术指南》（TZ204-2008）5、双线隧道洞门参考图《XX施隧参04》2、工程概况本方案以XXX隧道出口路堑式洞门为例。洞门端墙采用C30混凝土灌筑。隧道洞口范围内永久边仰坡，采用M15浆砌片石骨架植草防护，临时边坡采用锚、喷网防护。除洞口做好隔排水系统之外，洞口仰坡开挖线以外10m处设截水沟，防止地表水下渗。混凝土砌块标号为C30，规格计划采用两种形式，长×宽×高（厚）分别为70×35×35cm和35×35×50cm。3、施工准备3.1技术准备：（1）施工前要完成复测，熟悉图纸做好施工平面布置，划分好施工段，安排好施工流水作业，工序交叉衔接等工作。（2）编制工程材料、机具、劳动力的需求计划。（3）完成进场材料的见证取样，检验及砌筑砂浆的试配工作。（4）组织施工人员进行技术质量、安全生产、文明施工交底。（5）安设计标高要求立好皮数标。3.2主要施工机具设备：（1）砂浆搅拌机，起重机，提升架，切割机，手推车。（2）主要工具：铁铲、砖刀、托线板、开缝铁皮、网线、皮数杆、灰桶、砖夹子、软水管、筛子、铁板、扫帚、手锯、灰头、吊篮等。（3）检测工具：水准仪、靠尺、卷尺、水平尺、线铊、磅秤、托线板、砂浆试模。3.3材料准备：2（1）砌块：C30混凝土预制块规格1：长度（mm）：700高度（mm）：350宽度（mm）：350规格2：长度（mm）：350高度（mm）：350宽度（mm）：500施工前对进入现场的砌块的规格、数量和质量以及施工时所用的材料及机具进行验收。砌筑前一天对砌块浇水，砌块搬运过程中应轻拿轻放，避免损坏，且不宜二次搬运。铺砌预制块前需对预制块进行挑选，预制块外观要求密实平整，边角方正，无扭曲、缺角、掉边、裂纹。板块允许偏差为：长宽±5mm，高（厚）3mm，对不合格的禁止使用，作为废品处理。（2）砌筑材料：本砌体主要砌筑材料为水泥砂浆。根据设计要求标号，抽取经检验合格后的水泥、砂，送工地试验室进行水泥砂浆配合比的试配工作其配合比及试验结果上报监理工程师经审批同意后方可使用。3.4作业条件：（1）洞门基础必须置于稳固的地基上，稳定的地层上，清除虚碴、杂物、积水和泥化软层，施工前做好地基承载力检测。（2）砌块砌筑施工前，必须做完基础工程，基坑必须进行隐蔽工程验收。（3）按砌筑操作需要，找好标高，立好标尺杆。（4）搭设好操作和卸料脚手架，并进行稳定性验算。（5）配制异形尺寸砌块（同材割制）；合理砂浆配合比已确定，试模已备好。4、施工方法及技术要求4.1测量放线：（1）按砌体基础位置准确放样出基础开挖线。（2）基础砼浇筑时，必须用水准仪抄平，确保基础水平。（3）依据砌筑图放出第一皮砌块的轴线、砌体边线。并且进行详细技术交底，现场带线砌筑。4.2基础施工：（1）隧道端墙和翼墙宜同时进行施工，基础砼浇筑厚度不得小于50cm，基础砼强度必须达到5Mpa时，方可进行砌块施作。（2）砌体施工前，应将砼基础顶面按一定标高采用砂浆找平。4.3砌块砌筑：（1）现场采用砂浆搅拌机拌合砂浆，严格按照配合比配制，严禁人工拌制。砂浆应具有适当的流动性和良好的和易性。砂浆应随拌随用，当运输或贮存过程发生离析、泌水现象时，砌筑前应重新拌合。已凝结砂浆不得使用。（2）为便于混凝土预制块与端墙混凝土连接牢固，采用两种规格3混凝土预制块交错砌筑，上下两层采用错缝砌筑，具体砌筑方法见附图。为保证砌筑完成后的美观性，每次砌筑时必须从端墙中间向两侧砌筑，应特别注意拱顶上方的预制块中心应与隧道中心线对应。（3）在端墙、翼墙前部砌块砌至1.5m高度时浇筑砼，按1.5m为一个循环，浇注至端墙、翼墙顶部，以确保端、翼墙前部砌块的稳定性。（4）端墙顶帽采用与砌块相同标号的砼进行浇注，保证砼表面外观质量。（5）砌体应采用挤浆法分层砌筑。水平砌缝应严格保持水平，砌缝应饱满，砌缝宽度均采用2cm。（6）砌块在使用前必须浇...
