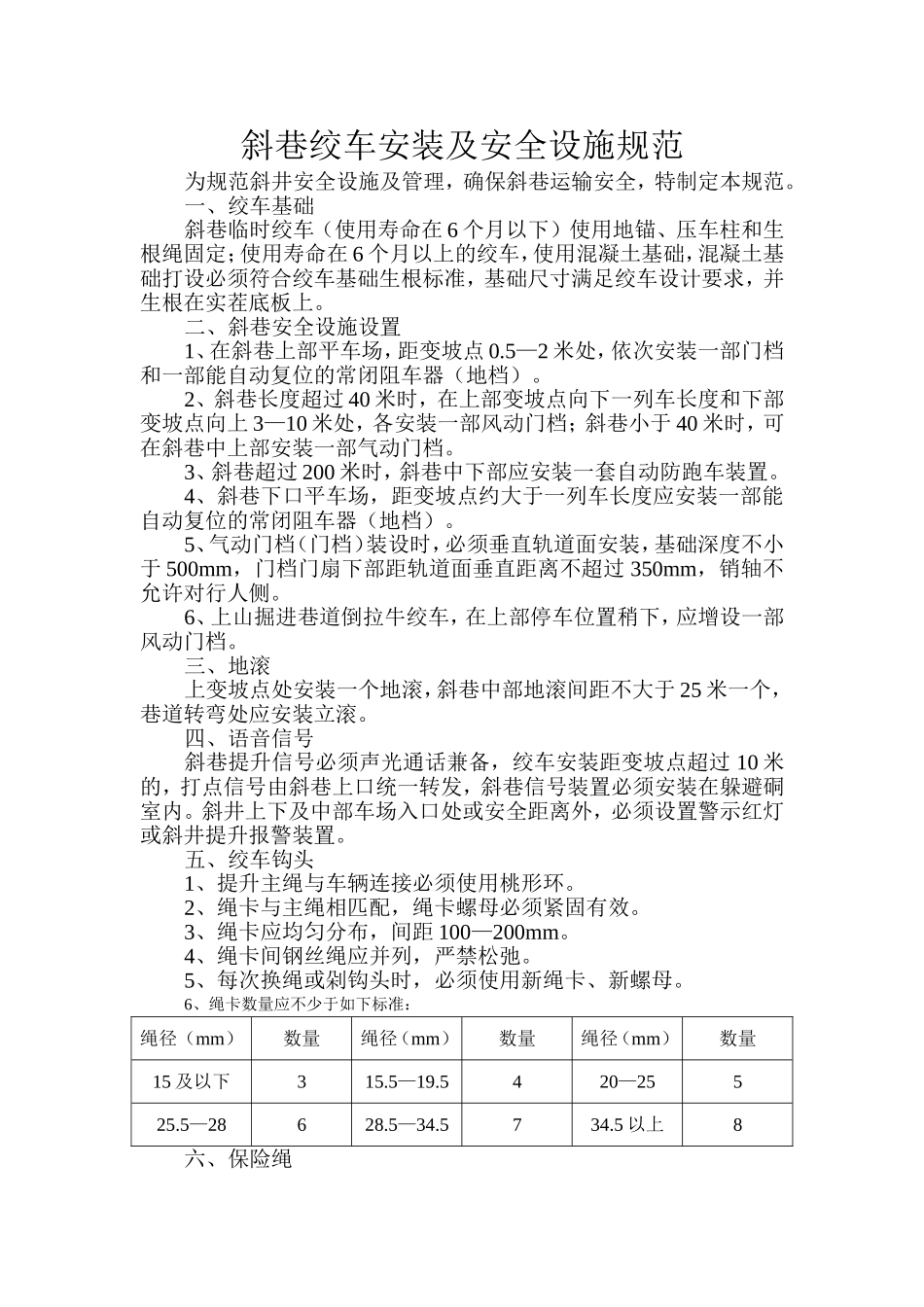

斜巷绞车安装及安全设施规范_第1页
1/2

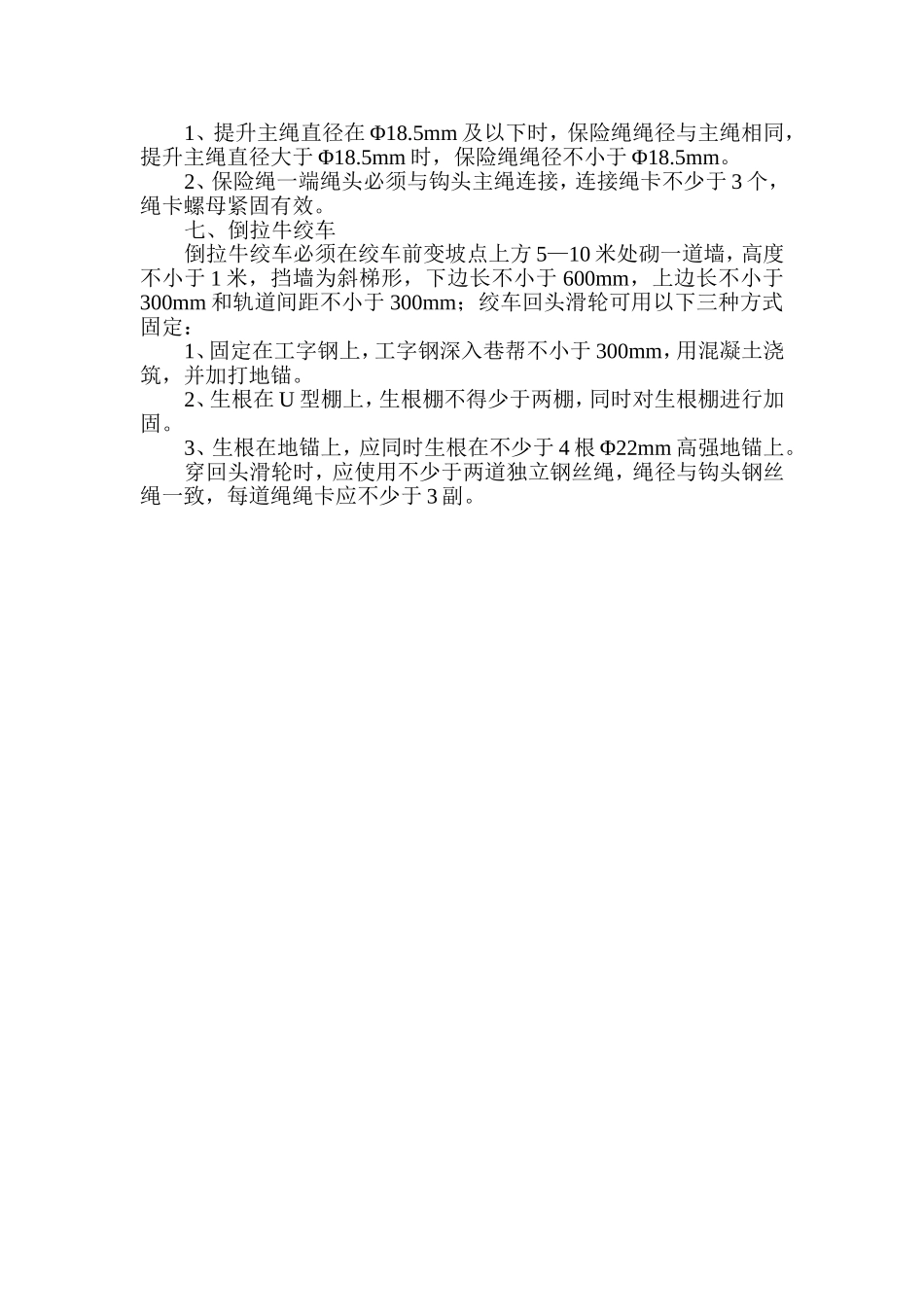

斜巷绞车安装及安全设施规范_第2页
2/2
斜巷绞车安装及安全设施规范为规范斜井安全设施及管理,确保斜巷运输安全,特制定本规范。一、绞车基础斜巷临时绞车(使用寿命在6个月以下)使用地锚、压车柱和生根绳固定;使用寿命在6个月以上的绞车,使用混凝土基础,混凝土基础打设必须符合绞车基础生根标准,基础尺寸满足绞车设计要求,并生根在实茬底板上。二、斜巷安全设施设置1、在斜巷上部平车场,距变坡点0.5—2米处,依次安装一部门档和一部能自动复位的常闭阻车器(地档)。2、斜巷长度超过40米时,在上部变坡点向下一列车长度和下部变坡点向上3—10米处,各安装一部风动门档;斜巷小于40米时,可在斜巷中上部安装一部气动门档。3、斜巷超过200米时,斜巷中下部应安装一套自动防跑车装置。4、斜巷下口平车场,距变坡点约大于一列车长度应安装一部能自动复位的常闭阻车器(地档)。5、气动门档(门档)装设时,必须垂直轨道面安装,基础深度不小于500mm,门档门扇下部距轨道面垂直距离不超过350mm,销轴不允许对行人侧。6、上山掘进巷道倒拉牛绞车,在上部停车位置稍下,应增设一部风动门档。三、地滚上变坡点处安装一个地滚,斜巷中部地滚间距不大于25米一个,巷道转弯处应安装立滚。四、语音信号斜巷提升信号必须声光通话兼备,绞车安装距变坡点超过10米的,打点信号由斜巷上口统一转发,斜巷信号装置必须安装在躲避硐室内。斜井上下及中部车场入口处或安全距离外,必须设置警示红灯或斜井提升报警装置。五、绞车钩头1、提升主绳与车辆连接必须使用桃形环。2、绳卡与主绳相匹配,绳卡螺母必须紧固有效。3、绳卡应均匀分布,间距100—200mm。4、绳卡间钢丝绳应并列,严禁松弛。5、每次换绳或剁钩头时,必须使用新绳卡、新螺母。6、绳卡数量应不少于如下标准:绳径(mm)数量绳径(mm)数量绳径(mm)数量15及以下315.5—19.5420—25525.5—28628.5—34.5734.5以上8六、保险绳1、提升主绳直径在Φ18.5mm及以下时,保险绳绳径与主绳相同,提升主绳直径大于Φ18.5mm时,保险绳绳径不小于Φ18.5mm。2、保险绳一端绳头必须与钩头主绳连接,连接绳卡不少于3个,绳卡螺母紧固有效。七、倒拉牛绞车倒拉牛绞车必须在绞车前变坡点上方5—10米处砌一道墙,高度不小于1米,挡墙为斜梯形,下边长不小于600mm,上边长不小于300mm和轨道间距不小于300mm;绞车回头滑轮可用以下三种方式固定:1、固定在工字钢上,工字钢深入巷帮不小于300mm,用混凝土浇筑,并加打地锚。2、生根在U型棚上,生根棚不得少于两棚,同时对生根棚进行加固。3、生根在地锚上,应同时生根在不少于4根Φ22mm高强地锚上。穿回头滑轮时,应使用不少于两道独立钢丝绳,绳径与钩头钢丝绳一致,每道绳绳卡应不少于3副。
