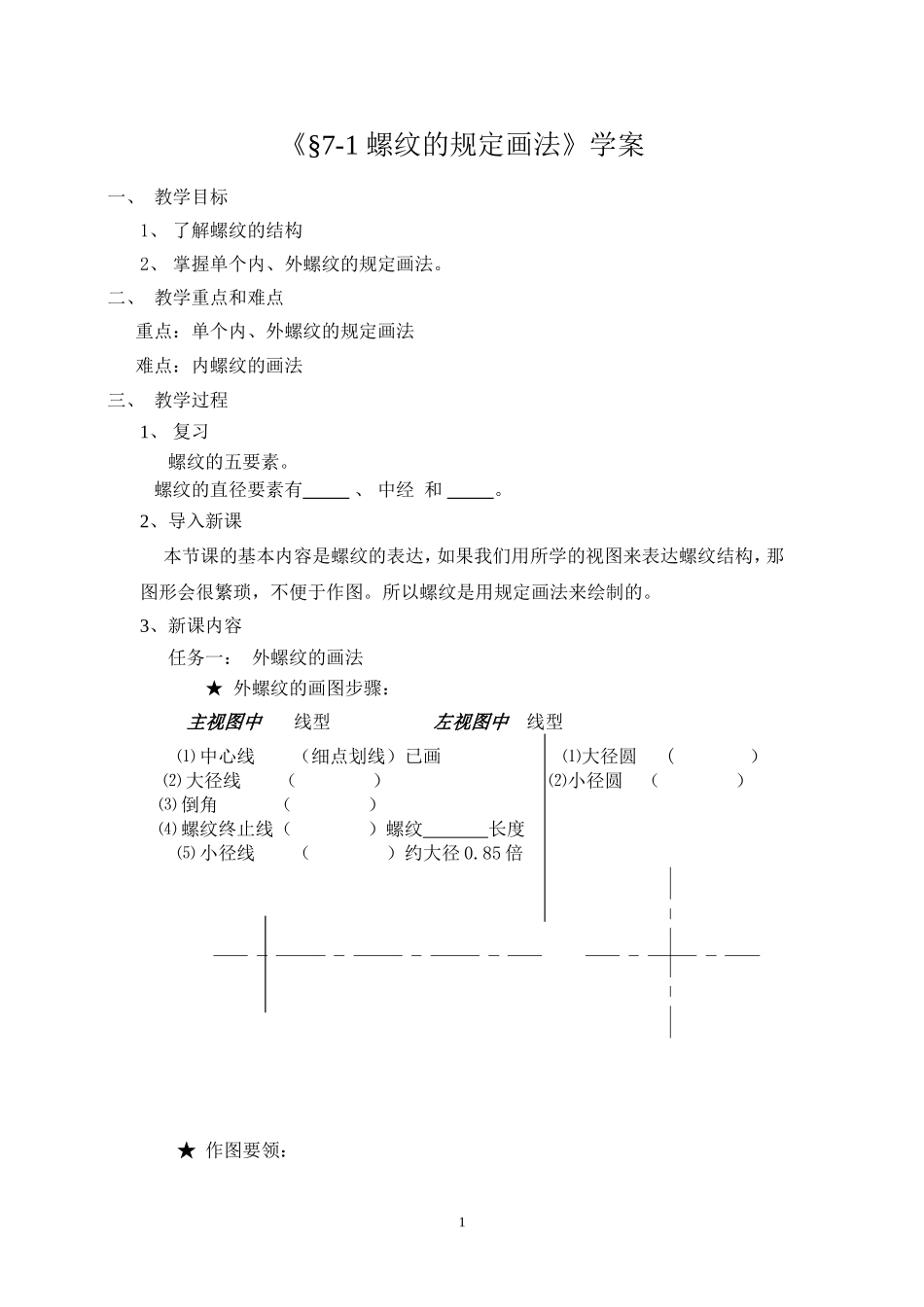

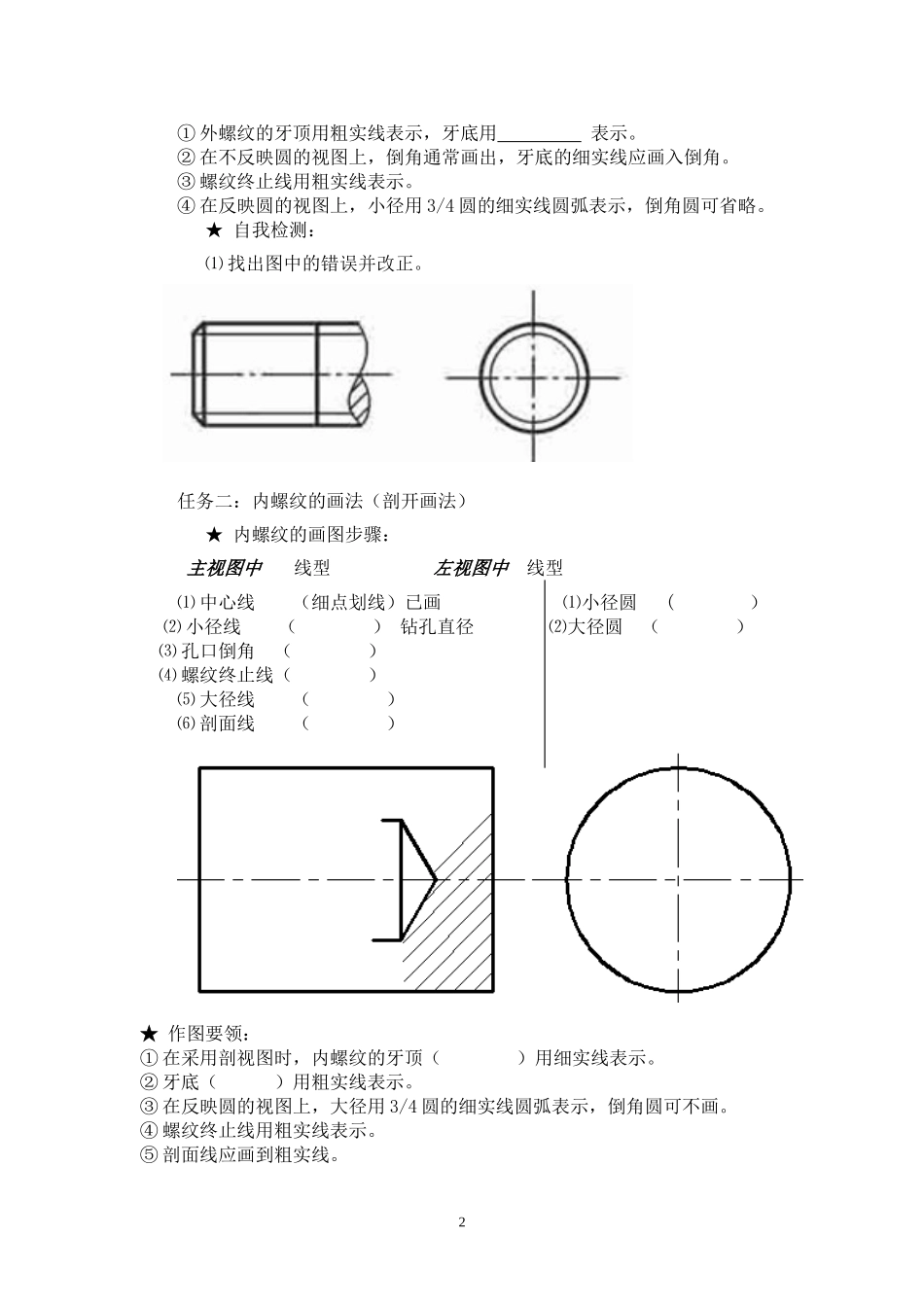

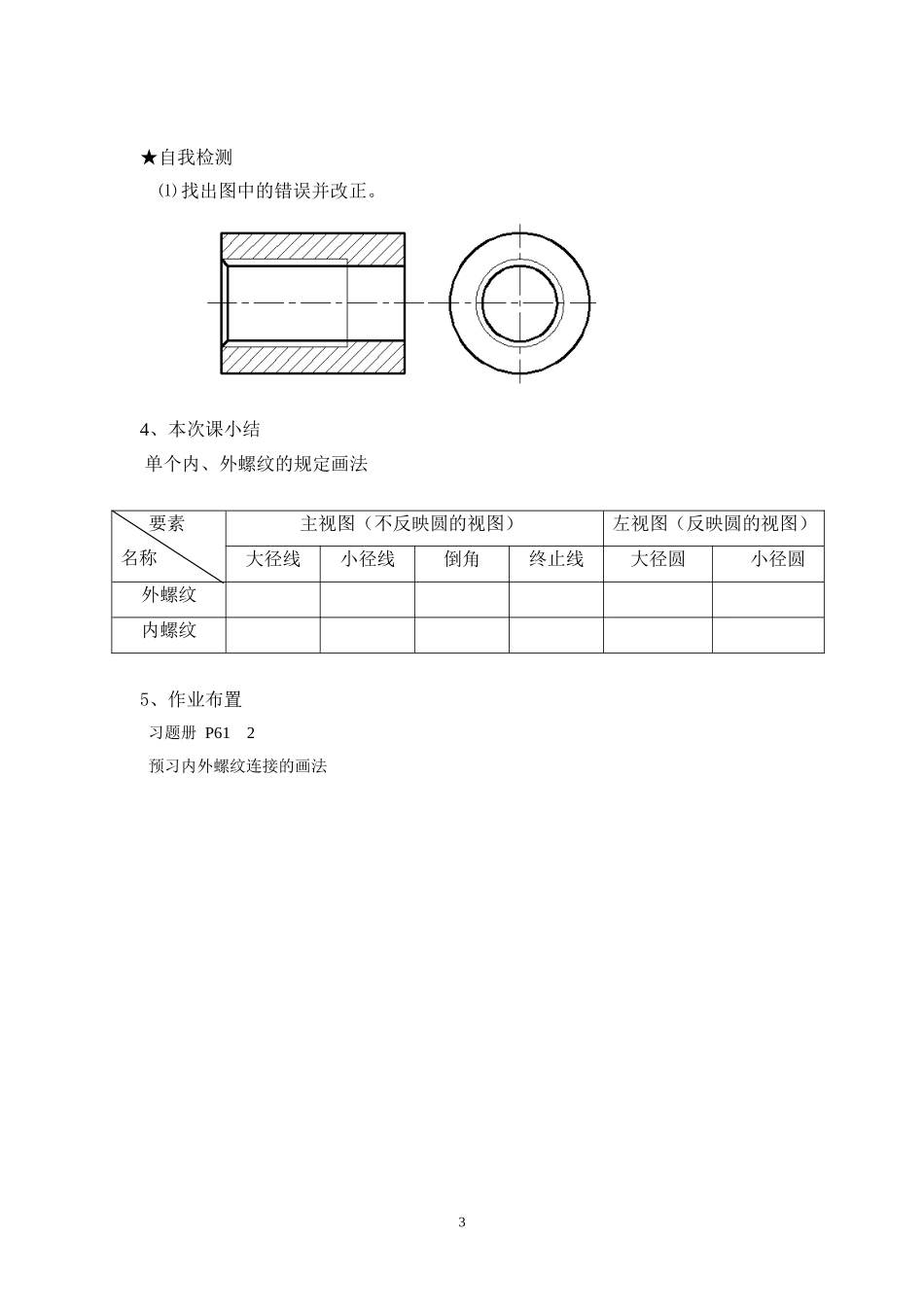

《§7-1螺纹的规定画法》学案一、教学目标1、了解螺纹的结构2、掌握单个内、外螺纹的规定画法。二、教学重点和难点重点：单个内、外螺纹的规定画法难点：内螺纹的画法三、教学过程1、复习螺纹的五要素。螺纹的直径要素有、中经和。2、导入新课本节课的基本内容是螺纹的表达，如果我们用所学的视图来表达螺纹结构，那图形会很繁琐，不便于作图。所以螺纹是用规定画法来绘制的。3、新课内容任务一：外螺纹的画法★外螺纹的画图步骤：主视图中线型左视图中线型⑴中心线（细点划线）已画⑴大径圆(）⑵大径线（）⑵小径圆（）⑶倒角（）⑷螺纹终止线（）螺纹长度⑸小径线（）约大径0.85倍★作图要领：1①外螺纹的牙顶用粗实线表示，牙底用表示。②在不反映圆的视图上，倒角通常画出，牙底的细实线应画入倒角。③螺纹终止线用粗实线表示。④在反映圆的视图上，小径用3/4圆的细实线圆弧表示，倒角圆可省略。★自我检测：⑴找出图中的错误并改正。任务二：内螺纹的画法（剖开画法）★内螺纹的画图步骤：主视图中线型左视图中线型⑴中心线（细点划线）已画⑴小径圆(）⑵小径线（）钻孔直径⑵大径圆（）⑶孔口倒角（）⑷螺纹终止线（）⑸大径线（）⑹剖面线（）★作图要领：①在采用剖视图时，内螺纹的牙顶（）用细实线表示。②牙底（）用粗实线表示。③在反映圆的视图上，大径用3/4圆的细实线圆弧表示，倒角圆可不画。④螺纹终止线用粗实线表示。⑤剖面线应画到粗实线。2★自我检测⑴找出图中的错误并改正。4、本次课小结单个内、外螺纹的规定画法要素名称主视图（不反映圆的视图）左视图（反映圆的视图）大径线小径线倒角终止线大径圆小径圆外螺纹内螺纹5、作业布置习题册P612预习内外螺纹连接的画法3
