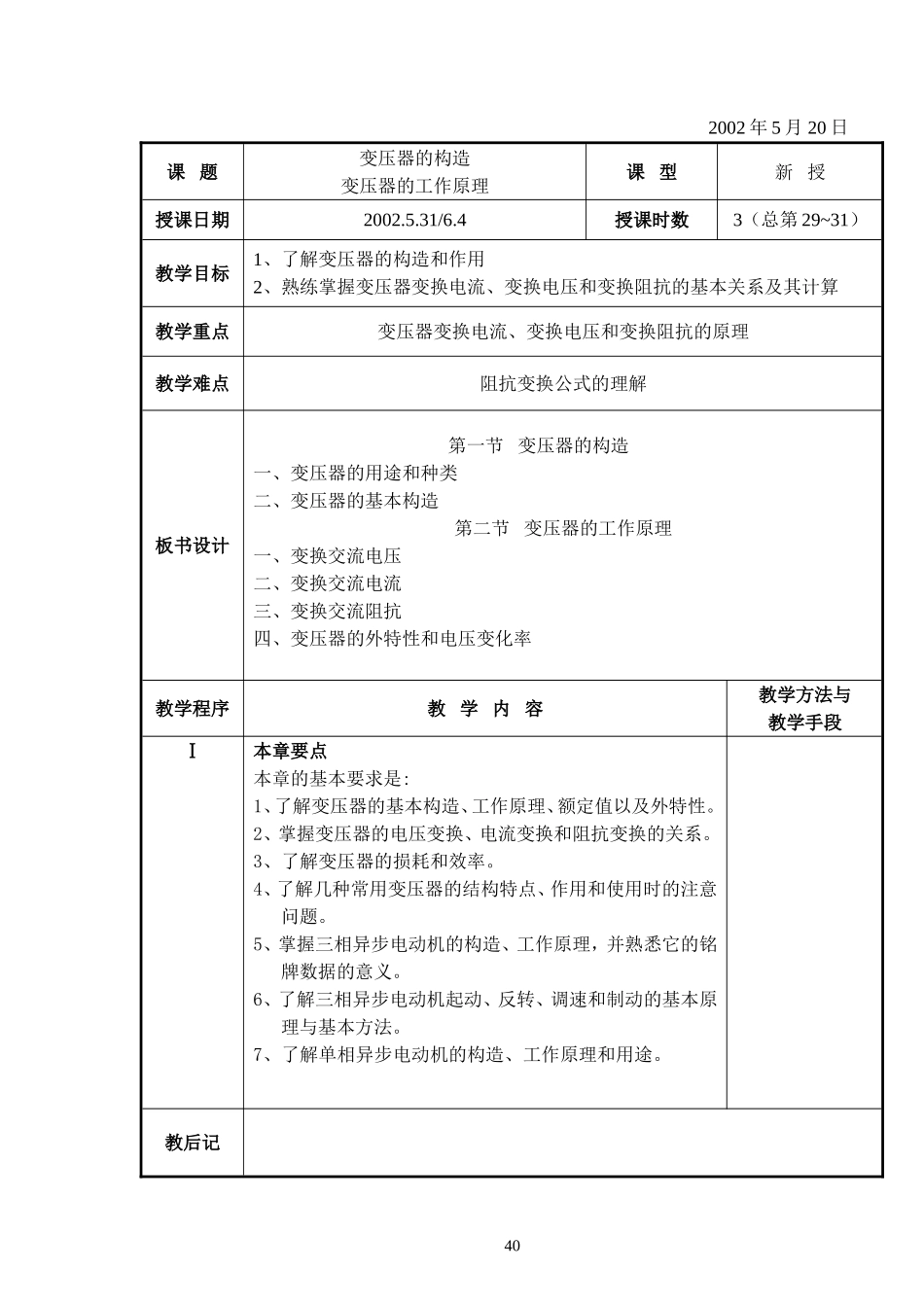

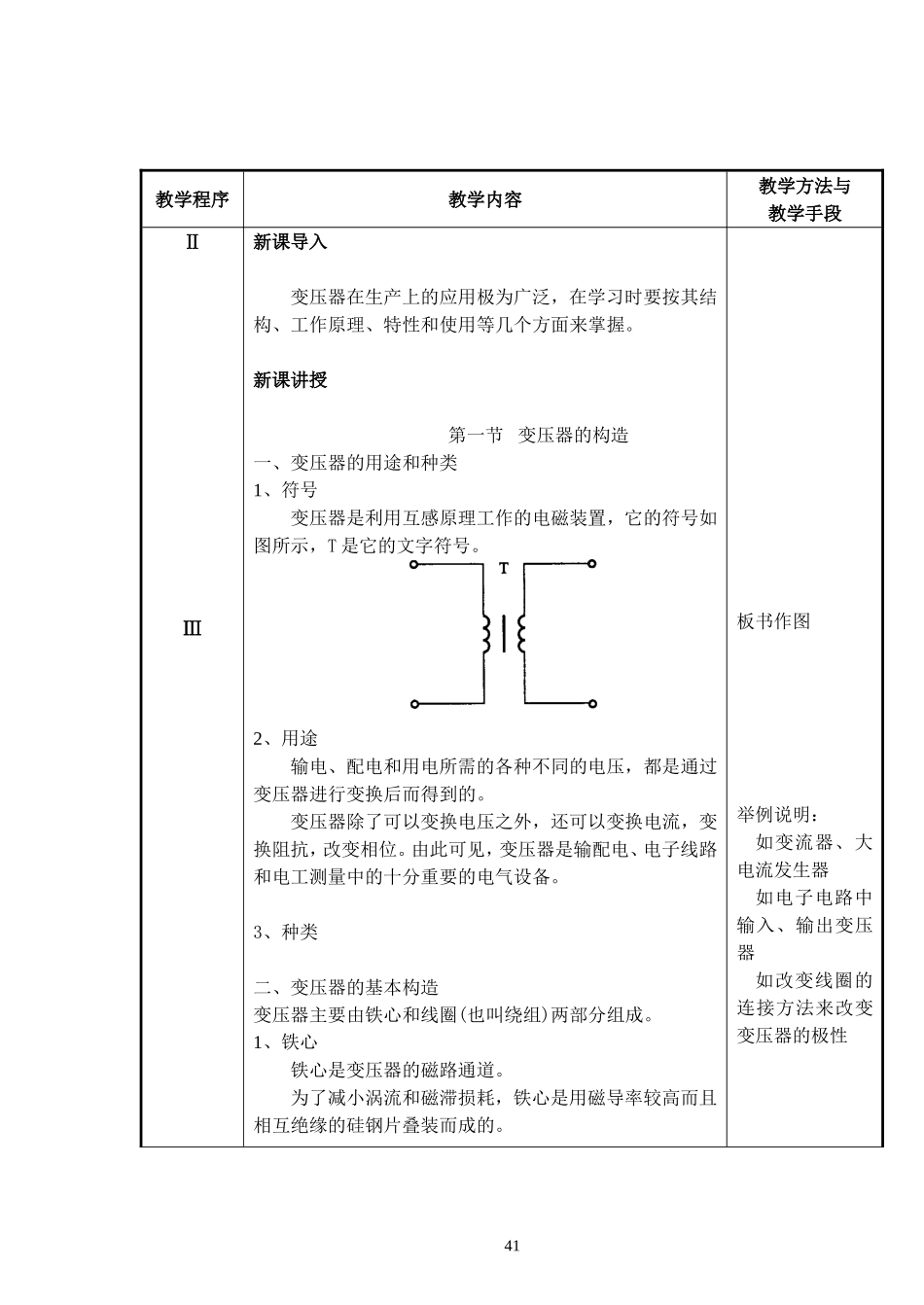

2002年5月20日课题变压器的构造变压器的工作原理课型新授授课日期2002.5.31/6.4授课时数3（总第29~31）教学目标1、了解变压器的构造和作用2、熟练掌握变压器变换电流、变换电压和变换阻抗的基本关系及其计算教学重点变压器变换电流、变换电压和变换阻抗的原理教学难点阻抗变换公式的理解板书设计第一节变压器的构造一、变压器的用途和种类二、变压器的基本构造第二节变压器的工作原理一、变换交流电压二、变换交流电流三、变换交流阻抗四、变压器的外特性和电压变化率教学程序教学内容教学方法与教学手段Ⅰ本章要点本章的基本要求是:1、了解变压器的基本构造、工作原理、额定值以及外特性。2、掌握变压器的电压变换、电流变换和阻抗变换的关系。3、了解变压器的损耗和效率。4、了解几种常用变压器的结构特点、作用和使用时的注意问题。5、掌握三相异步电动机的构造、工作原理，并熟悉它的铭牌数据的意义。6、了解三相异步电动机起动、反转、调速和制动的基本原理与基本方法。7、了解单相异步电动机的构造、工作原理和用途。教后记40教学程序教学内容教学方法与教学手段ⅡⅢ新课导入变压器在生产上的应用极为广泛，在学习时要按其结构、工作原理、特性和使用等几个方面来掌握。新课讲授第一节变压器的构造一、变压器的用途和种类1、符号变压器是利用互感原理工作的电磁装置，它的符号如图所示，T是它的文字符号。2、用途输电、配电和用电所需的各种不同的电压，都是通过变压器进行变换后而得到的。变压器除了可以变换电压之外，还可以变换电流，变换阻抗，改变相位。由此可见，变压器是输配电、电子线路和电工测量中的十分重要的电气设备。3、种类二、变压器的基本构造变压器主要由铁心和线圈(也叫绕组)两部分组成。1、铁心铁心是变压器的磁路通道。为了减小涡流和磁滞损耗，铁心是用磁导率较高而且相互绝缘的硅钢片叠装而成的。板书作图举例说明：如变流器、大电流发生器如电子电路中输入、输出变压器如改变线圈的连接方法来改变变压器的极性41教后记教学程序教学内容教学方法与教学手段42按照铁心构造形式，可分为心式和壳式两种。（1）心式（2）壳式2、线圈线圈是变压器的电路部分。线圈是用具有良好绝缘的漆包线、纱包线或丝包线绕成的。工作时，和电源相连的线圈叫做原线圈(初级绕组);而与负载相连的线圈叫做副线圈(次级绕组)。3、其它结构此外，为了起到电磁屏蔽作用，变压器往往要用铁壳或铝壳罩起来，原、副线圈司往往加一层金属静电屏蔽层，大功率的变压器申还有专门设置的冷却设备等。第二节变压器的工作原理变压器是按电磁感应原理工作的。如果把变压器的原线圈接在交流电源上，在原线圈中就有交流电流流过，交变电流将在铁心中产生交变磁通，这个变化的磁通经过闭合磁路同时穿过原线圈和副线圈。交变的磁通将在线圈中产生感应电动势，这时，如果在副线圈上接上负载，那么电能将通过负载转换成其他形式的能。投影片（模型）投影片（模型）学生观察模型并指出铁心构造各属何种形式？变压器工作原理分析教后记教学程序教学内容教学方法与43教学手段ⅣⅤ一、变换交流电压U1/U2=N1/N2=K变压器原、副线圈的端电压之比等于这两个线圈的匝数比。（1）升压变压器（2）降压变压器二、变换交流电流I1/I2=N2/N1=1/K变压器工作时原、副线圈中的电流跟线圈的匝数成反比。变压器的高压线圈匝数多而通过的电流小，可用较细的导线绕制;低压线圈匝数少而通过的电流大，应当用较粗的导线绕制。三、变换交流阻抗|Z1|=（N1/N2）2|Z2|=K2|Z2|例题1、有一电压比为220V/110V的降压变压器，如果在次级接上55欧的电阻时，求变压器初级的输入阻抗。练习：有一信号源的电动势为lV、内阻为600Ω负载电阻为150Ω。欲使负载获得最大功率，必须在信号源和负载之间接一匹配变压器，使变压器的输入电阻等于信号源的内阻，问变压器的变压比，初、次级电流各为多大?四、变压器的外特性和电压变化率课堂小结布置作业板书作图公式推导公式推导学生观察实物并思考：原副线圈为什么可采用不同粗细的铜丝绕制？例题讲解学生练习教后记44
