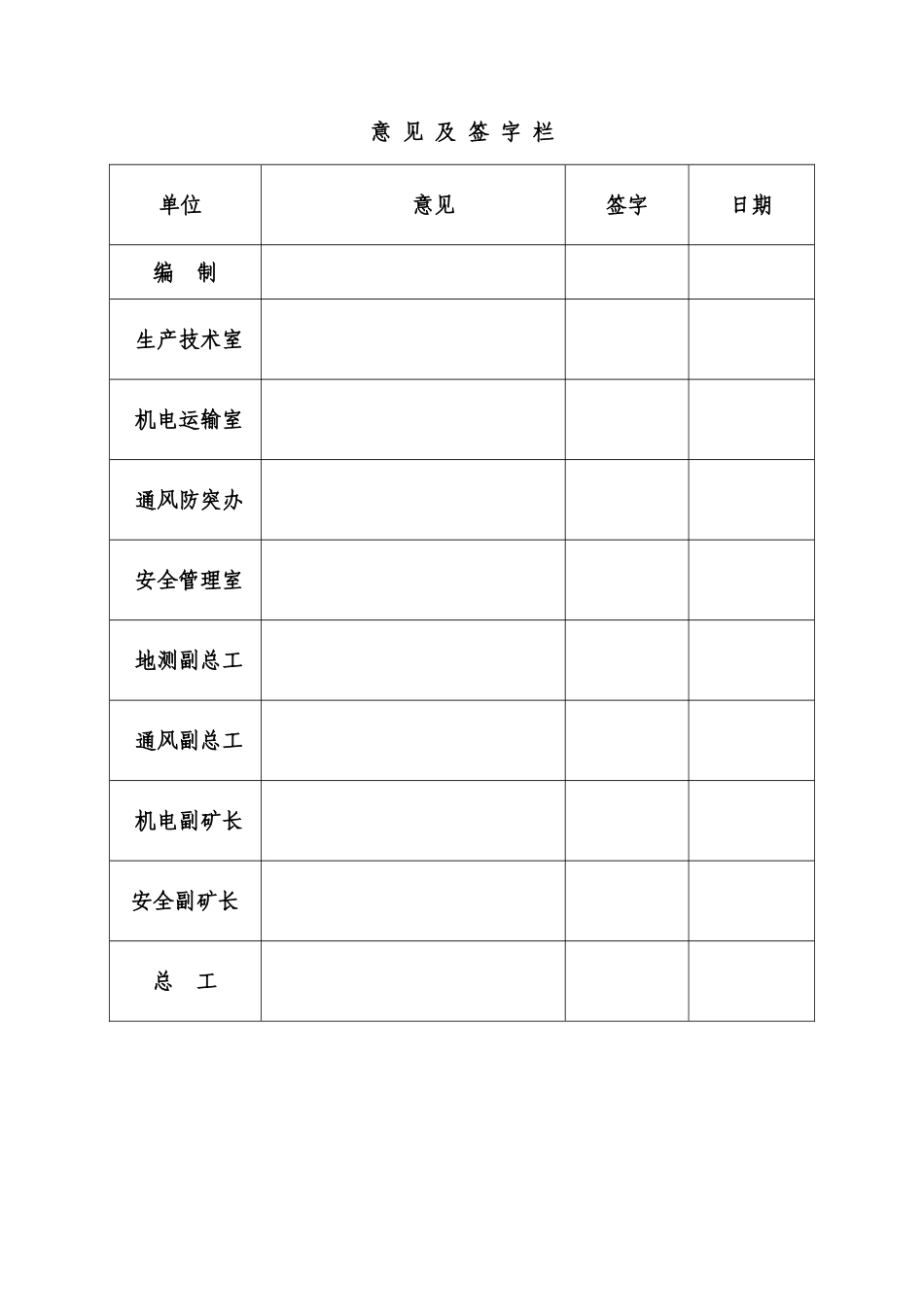

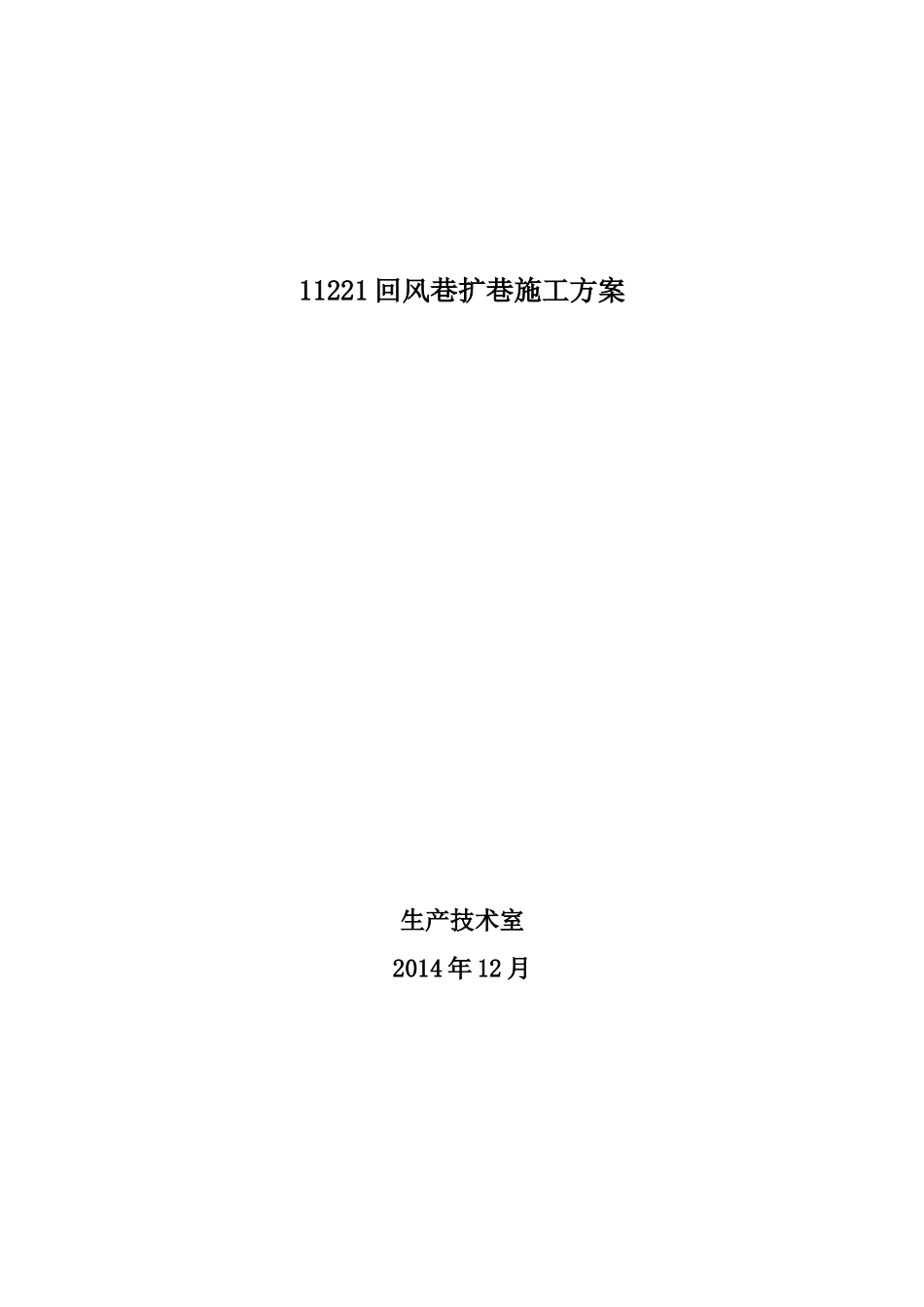

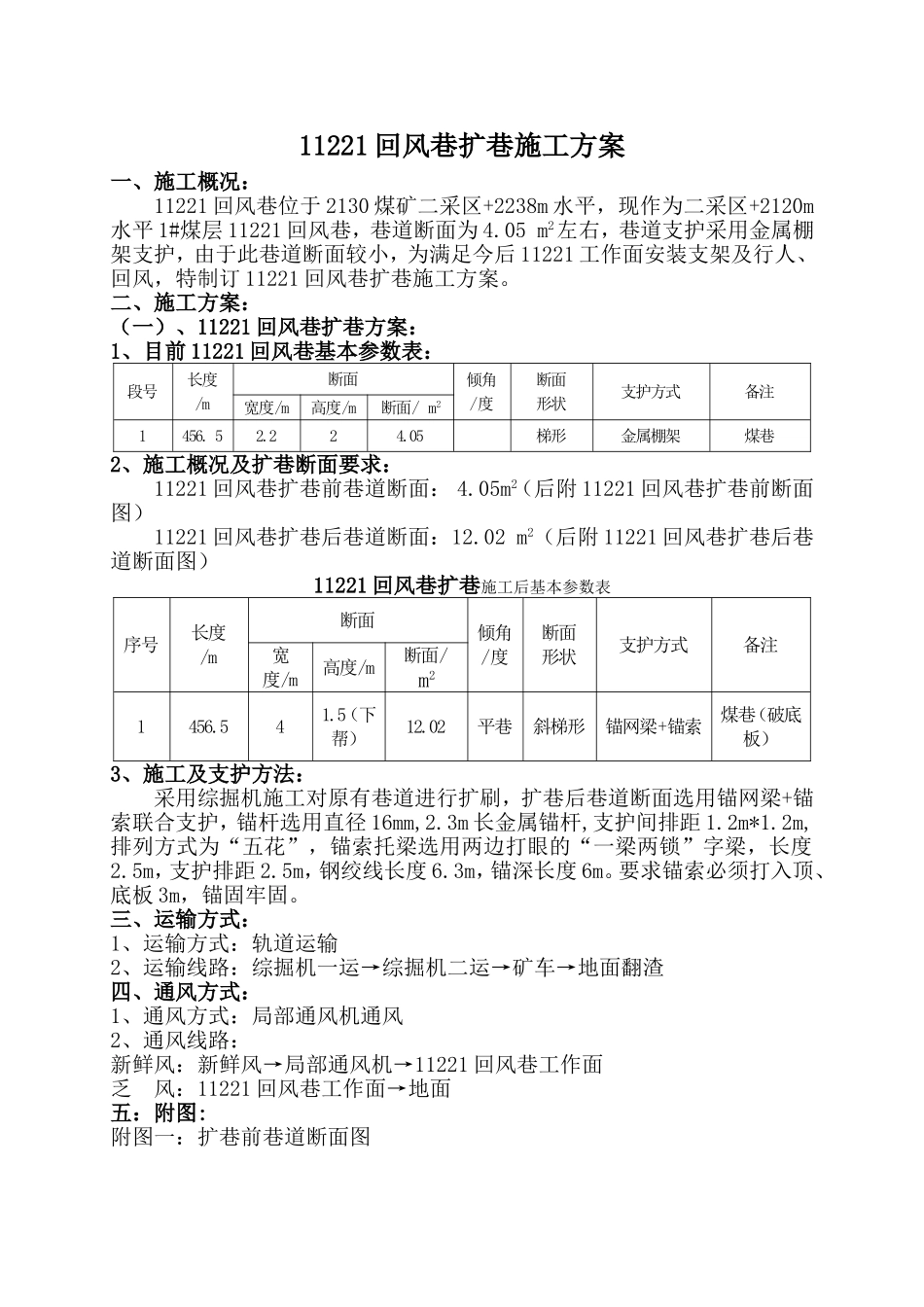

11221回风巷扩巷施工方案生产技术室2014年12月意见及签字栏单位意见签字日期编制生产技术室机电运输室通风防突办安全管理室地测副总工通风副总工机电副矿长安全副矿长总工11221回风巷扩巷施工方案一、施工概况：11221回风巷位于2130煤矿二采区+2238m水平，现作为二采区+2120m水平1#煤层11221回风巷，巷道断面为4.05m2左右，巷道支护采用金属棚架支护，由于此巷道断面较小，为满足今后11221工作面安装支架及行人、回风，特制订11221回风巷扩巷施工方案。二、施工方案：（一）、11221回风巷扩巷方案：1、目前11221回风巷基本参数表：段号长度/m断面倾角/度断面形状支护方式备注宽度/m高度/m断面/m21456.52.224.05梯形金属棚架煤巷2、施工概况及扩巷断面要求：11221回风巷扩巷前巷道断面：4.05m2（后附11221回风巷扩巷前断面图）11221回风巷扩巷后巷道断面：12.02m2（后附11221回风巷扩巷后巷道断面图）11221回风巷扩巷施工后基本参数表序号长度/m断面倾角/度断面形状支护方式备注宽度/m高度/m断面/m21456.541.5（下帮）12.02平巷斜梯形锚网梁+锚索煤巷（破底板）3、施工及支护方法：采用综掘机施工对原有巷道进行扩刷，扩巷后巷道断面选用锚网梁+锚索联合支护，锚杆选用直径16mm,2.3m长金属锚杆,支护间排距1.2m*1.2m,排列方式为“五花”，锚索托梁选用两边打眼的“一梁两锁”字梁，长度2.5m，支护排距2.5m，钢绞线长度6.3m，锚深长度6m。要求锚索必须打入顶、底板3m，锚固牢固。三、运输方式：1、运输方式：轨道运输2、运输线路：综掘机一运→综掘机二运→矿车→地面翻渣四、通风方式：1、通风方式：局部通风机通风2、通风线路：新鲜风：新鲜风→局部通风机→11221回风巷工作面乏风：11221回风巷工作面→地面五：附图:附图一：扩巷前巷道断面图附图二：扩巷后巷道断面图45612001200120012002300230010010512001200120023004506m锚索20003003003600400037°4514巷道轨道中心线1500风管水管12001000150150吊挂眼11002300附图三：扩巷平面图
