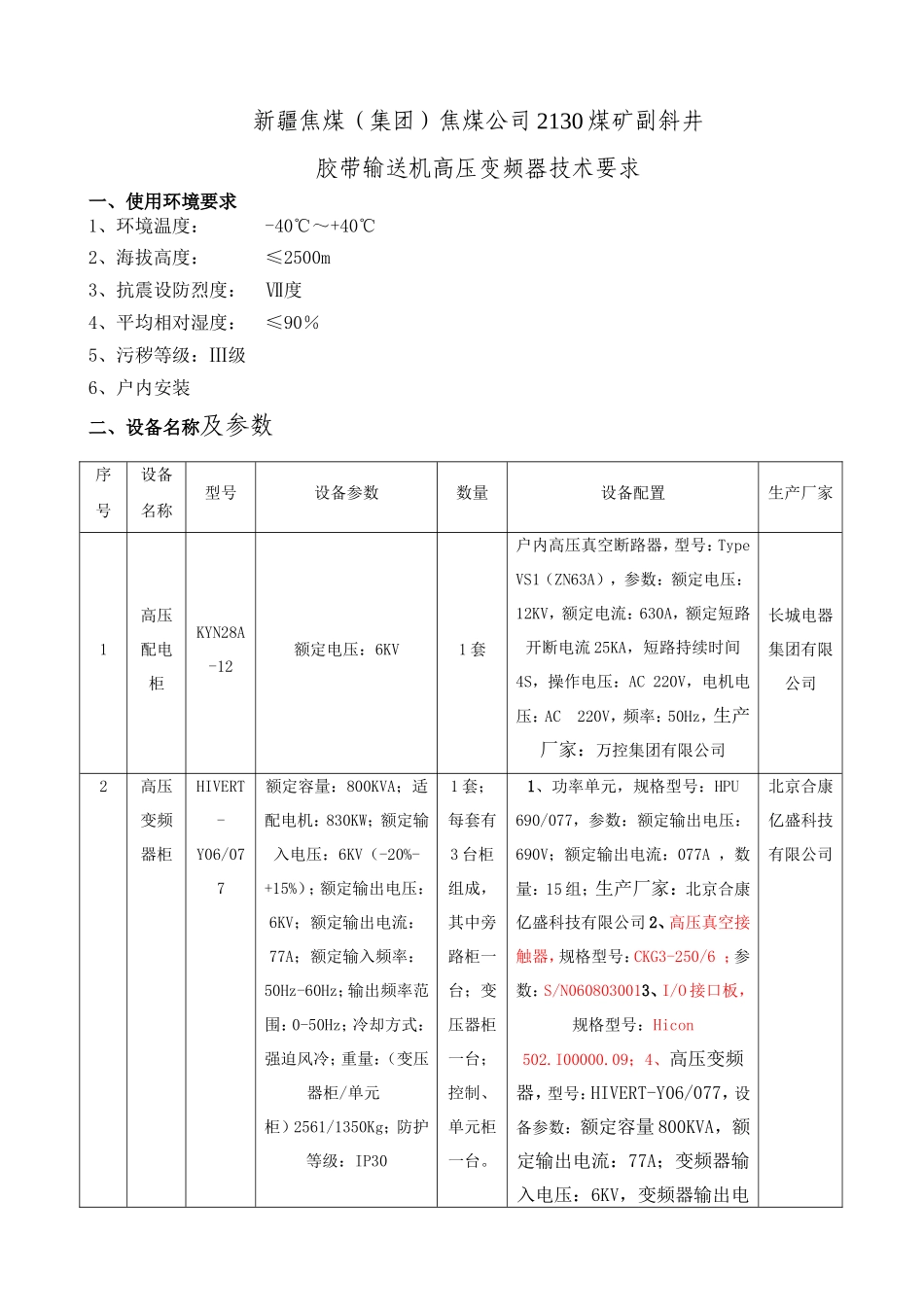

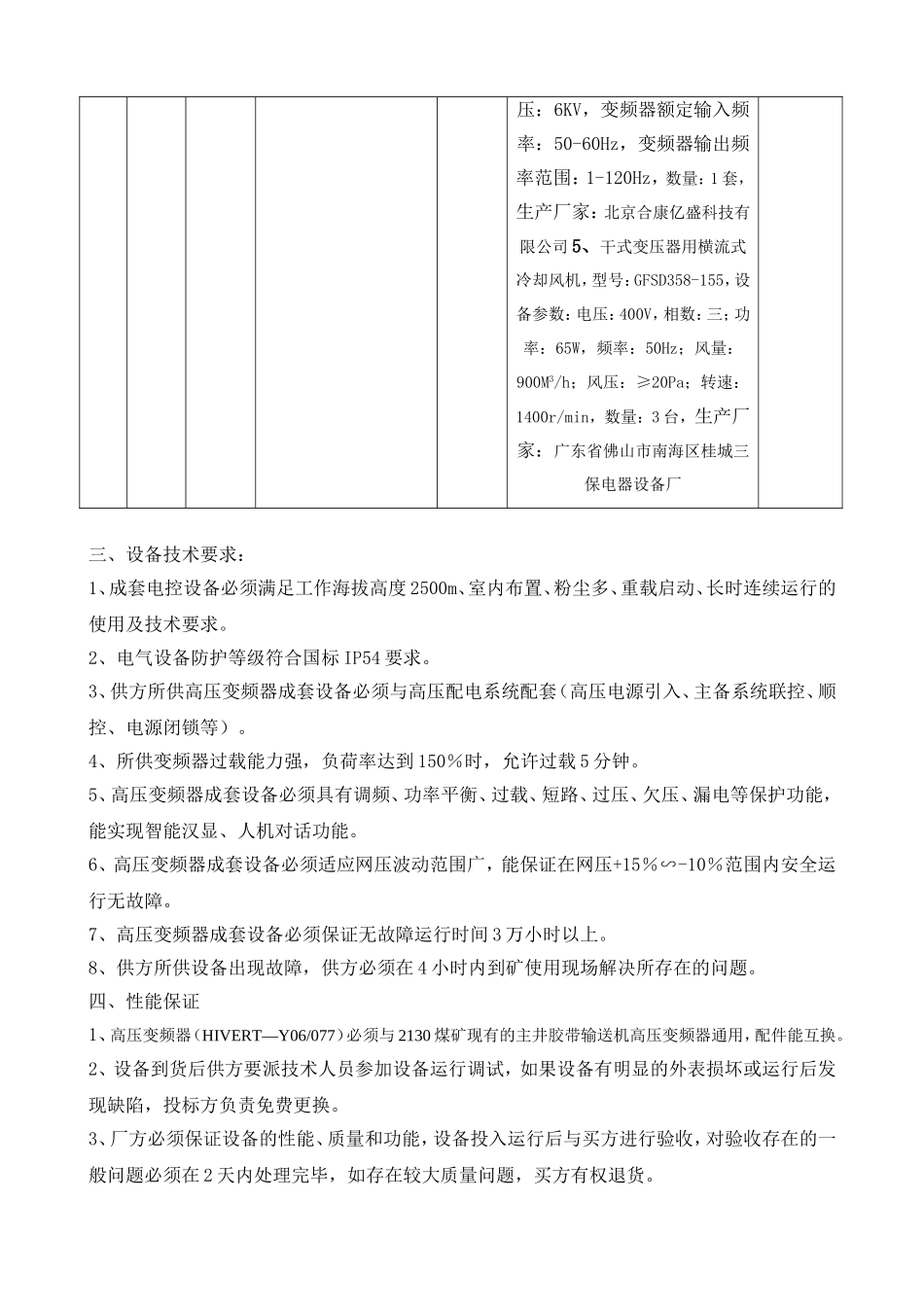

新疆焦煤（集团）焦煤公司2130煤矿副斜井胶带输送机高压变频器技术要求一、使用环境要求1、环境温度：-40℃～+40℃2、海拔高度：≤2500m3、抗震设防烈度：Ⅶ度4、平均相对湿度：≤90％5、污秽等级：Ⅲ级6、户内安装二、设备名称及参数序号设备名称型号设备参数数量设备配置生产厂家1高压配电柜KYN28A-12额定电压：6KV1套户内高压真空断路器，型号：TypeVS1（ZN63A），参数：额定电压：12KV，额定电流：630A，额定短路开断电流25KA，短路持续时间4S，操作电压：AC220V，电机电压：AC220V，频率：50Hz，生产厂家：万控集团有限公司长城电器集团有限公司2高压变频器柜HIVERT-Y06/077额定容量：800KVA；适配电机：830KW；额定输入电压：6KV（-20%-+15%）；额定输出电压：6KV；额定输出电流：77A；额定输入频率：50Hz-60Hz；输出频率范围：0-50Hz；冷却方式：强迫风冷；重量：（变压器柜/单元柜）2561/1350Kg；防护等级：IP301套；每套有3台柜组成，其中旁路柜一台；变压器柜一台；控制、单元柜一台。1、功率单元，规格型号：HPU690/077，参数：额定输出电压：690V；额定输出电流：077A，数量：15组；生产厂家：北京合康亿盛科技有限公司2、高压真空接触器，规格型号：CKG3-250/6；参数：S/N0608030013、I/O接口板，规格型号：Hicon502.I00000.09；4、高压变频器，型号：HIVERT-Y06/077，设备参数：额定容量800KVA，额定输出电流：77A；变频器输入电压：6KV，变频器输出电北京合康亿盛科技有限公司压：6KV，变频器额定输入频率：50-60Hz，变频器输出频率范围：1-120Hz，数量：1套，生产厂家：北京合康亿盛科技有限公司5、干式变压器用横流式冷却风机，型号：GFSD358-155，设备参数：电压：400V，相数：三；功率：65W，频率：50Hz；风量：900M3/h；风压：≥20Pa；转速：1400r/min，数量：3台，生产厂家：广东省佛山市南海区桂城三保电器设备厂三、设备技术要求：1、成套电控设备必须满足工作海拔高度2500m、室内布置、粉尘多、重载启动、长时连续运行的使用及技术要求。2、电气设备防护等级符合国标IP54要求。3、供方所供高压变频器成套设备必须与高压配电系统配套（高压电源引入、主备系统联控、顺控、电源闭锁等）。4、所供变频器过载能力强，负荷率达到150％时，允许过载5分钟。5、高压变频器成套设备必须具有调频、功率平衡、过载、短路、过压、欠压、漏电等保护功能，能实现智能汉显、人机对话功能。6、高压变频器成套设备必须适应网压波动范围广，能保证在网压+15％∽-10％范围内安全运行无故障。7、高压变频器成套设备必须保证无故障运行时间3万小时以上。8、供方所供设备出现故障，供方必须在4小时内到矿使用现场解决所存在的问题。四、性能保证1、高压变频器（HIVERT—Y06/077）必须与2130煤矿现有的主井胶带输送机高压变频器通用，配件能互换。2、设备到货后供方要派技术人员参加设备运行调试，如果设备有明显的外表损坏或运行后发现缺陷，投标方负责免费更换。3、厂方必须保证设备的性能、质量和功能，设备投入运行后与买方进行验收，对验收存在的一般问题必须在2天内处理完毕，如存在较大质量问题，买方有权退货。4、厂方提供足够的调试备件，对于调试过程中非正常造成的设备损坏，厂方负责免费更换。5、厂方提供系统布置方案及基础图、安装图。设备到矿后，根据需要进行现场安装技术指导，并负责相关人员的技术培训。6、厂方必须向使用方提交8套所供产品的全套技术资料。
