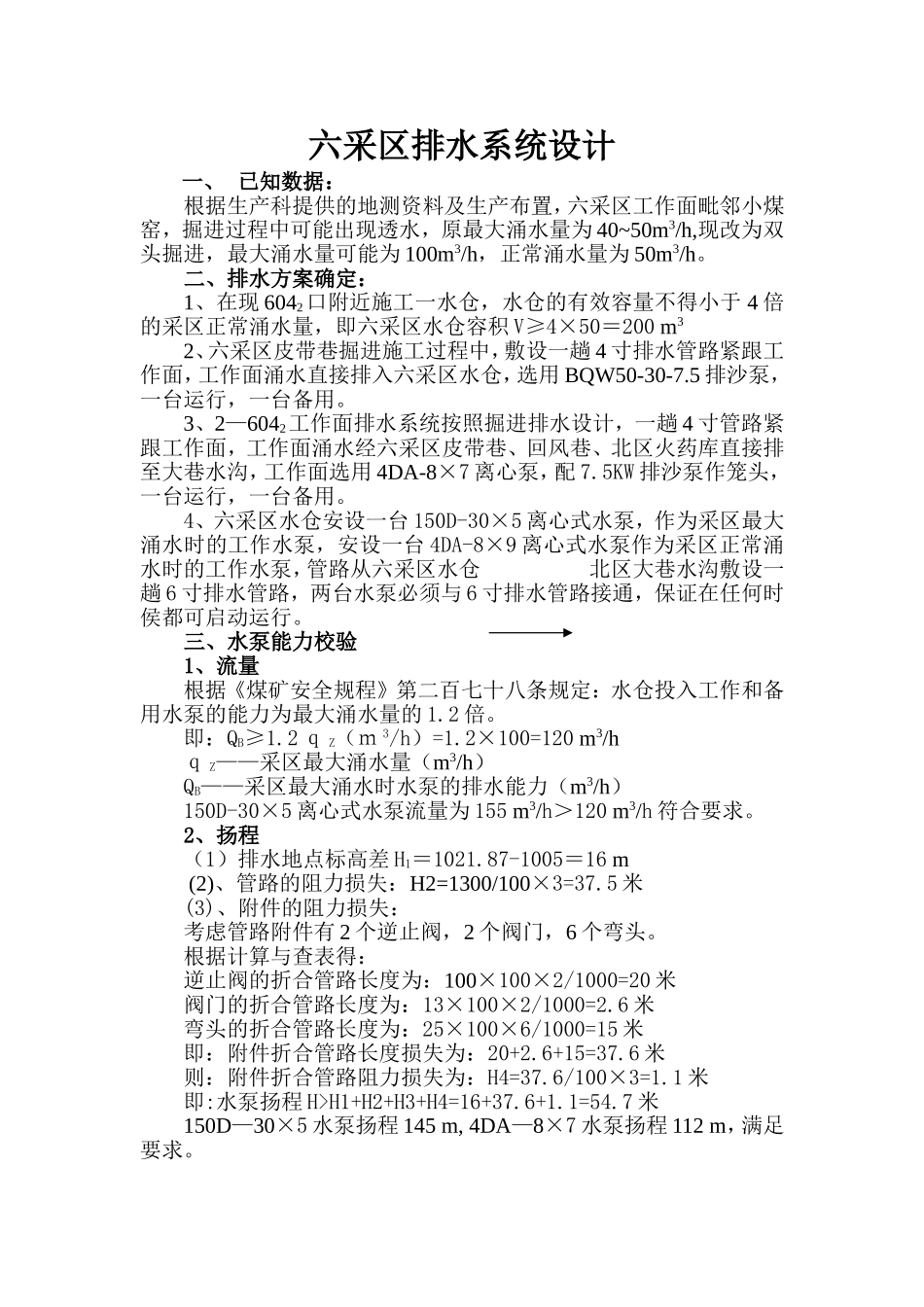

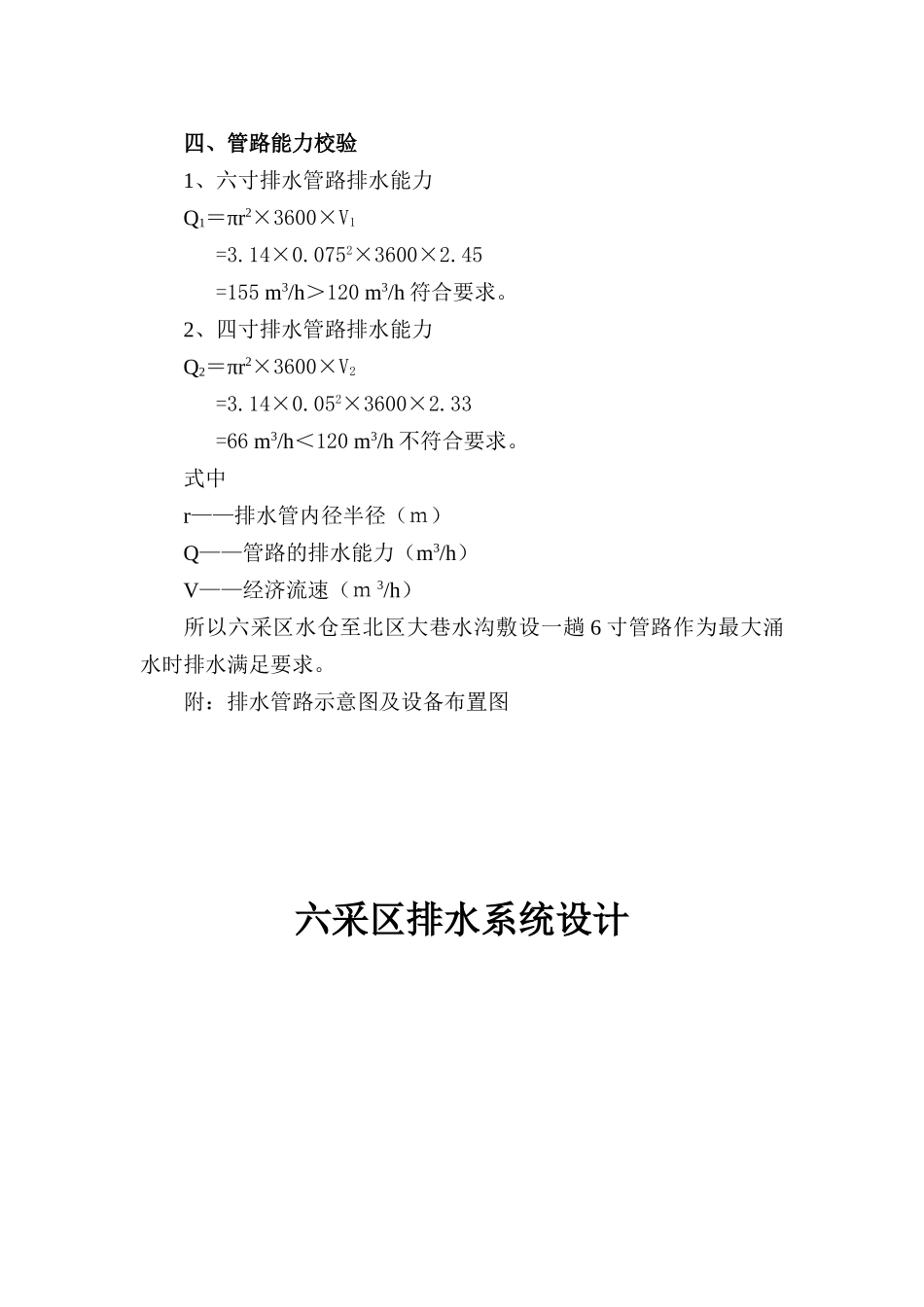

六采区排水系统设计一、已知数据:根据生产科提供的地测资料及生产布置,六采区工作面毗邻小煤窑,掘进过程中可能出现透水,原最大涌水量为40~50m3/h,现改为双头掘进,最大涌水量可能为100m3/h,正常涌水量为50m3/h。二、排水方案确定:1、在现6042口附近施工一水仓,水仓的有效容量不得小于4倍的采区正常涌水量,即六采区水仓容积V≥4×50=200m32、六采区皮带巷掘进施工过程中,敷设一趟4寸排水管路紧跟工作面,工作面涌水直接排入六采区水仓,选用BQW50-30-7.5排沙泵,一台运行,一台备用。3、2—6042工作面排水系统按照掘进排水设计,一趟4寸管路紧跟工作面,工作面涌水经六采区皮带巷、回风巷、北区火药库直接排至大巷水沟,工作面选用4DA-8×7离心泵,配7.5KW排沙泵作笼头,一台运行,一台备用。4、六采区水仓安设一台150D-30×5离心式水泵,作为采区最大涌水时的工作水泵,安设一台4DA-8×9离心式水泵作为采区正常涌水时的工作水泵,管路从六采区水仓北区大巷水沟敷设一趟6寸排水管路,两台水泵必须与6寸排水管路接通,保证在任何时侯都可启动运行。三、水泵能力校验1、流量根据《煤矿安全规程》第二百七十八条规定:水仓投入工作和备用水泵的能力为最大涌水量的1.2倍。即:QB≥1.2qZ(m3/h)=1.2×100=120m3/hqZ——采区最大涌水量(m3/h)QB——采区最大涌水时水泵的排水能力(m3/h)150D-30×5离心式水泵流量为155m3/h>120m3/h符合要求。2、扬程(1)排水地点标高差H1=1021.87-1005=16m(2)、管路的阻力损失:H2=1300/100×3=37.5米(3)、附件的阻力损失:考虑管路附件有2个逆止阀,2个阀门,6个弯头。根据计算与查表得:逆止阀的折合管路长度为:100×100×2/1000=20米阀门的折合管路长度为:13×100×2/1000=2.6米弯头的折合管路长度为:25×100×6/1000=15米即:附件折合管路长度损失为:20+2.6+15=37.6米则:附件折合管路阻力损失为:H4=37.6/100×3=1.1米即:水泵扬程H>H1+H2+H3+H4=16+37.6+1.1=54.7米150D—30×5水泵扬程145m,4DA—8×7水泵扬程112m,满足要求。四、管路能力校验1、六寸排水管路排水能力Q1=πr2×3600×V1=3.14×0.0752×3600×2.45=155m3/h>120m3/h符合要求。2、四寸排水管路排水能力Q2=πr2×3600×V2=3.14×0.052×3600×2.33=66m3/h<120m3/h不符合要求。式中r——排水管内径半径(m)Q——管路的排水能力(m3/h)V——经济流速(m3/h)所以六采区水仓至北区大巷水沟敷设一趟6寸管路作为最大涌水时排水满足要求。附:排水管路示意图及设备布置图六采区排水系统设计机电科二〇〇七年四月二十日
