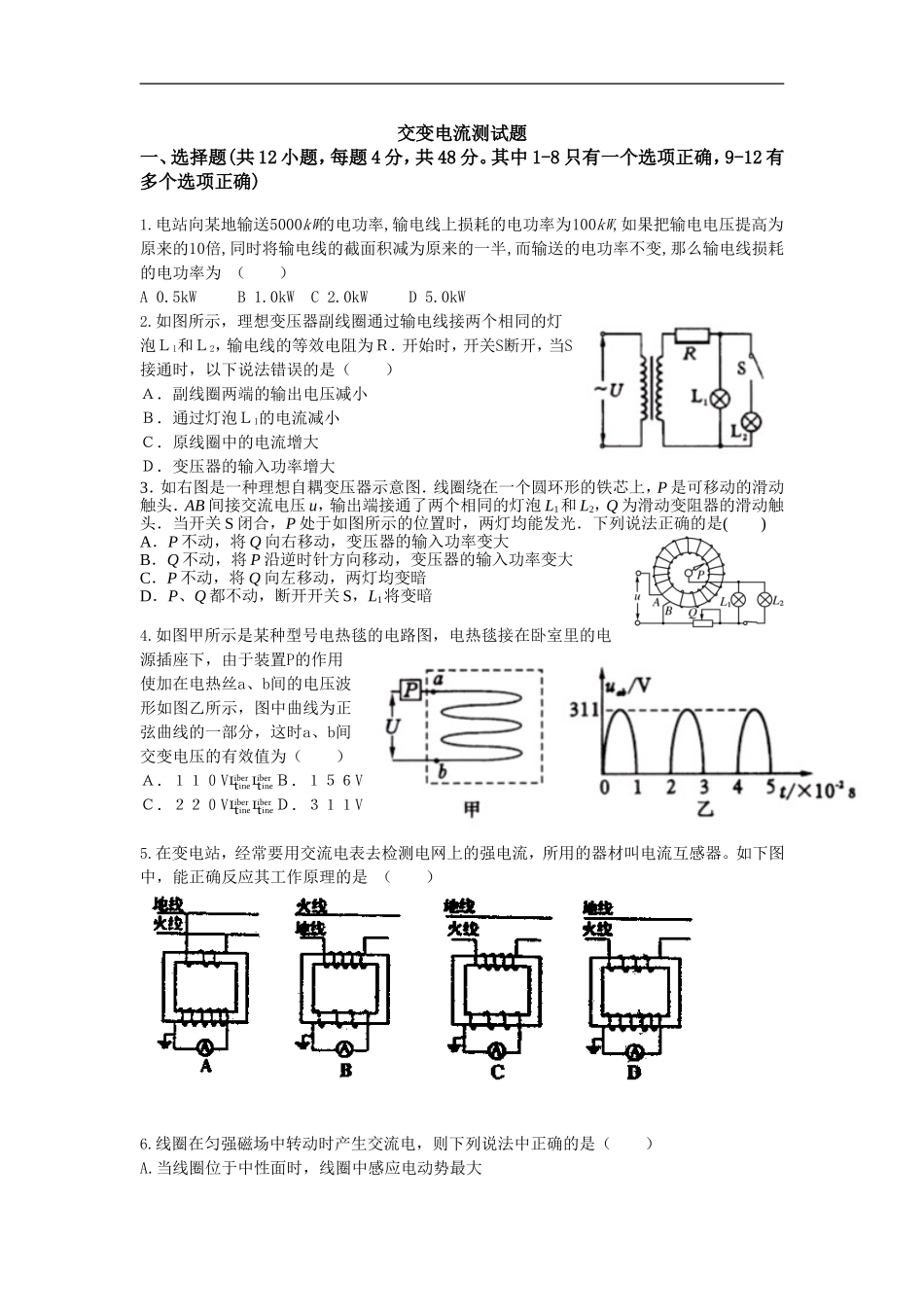

交变电流测试题一、选择题(共12小题，每题4分，共48分。其中1-8只有一个选项正确，9-12有多个选项正确)1.电站向某地输送5000kW的电功率,输电线上损耗的电功率为100kW,如果把输电电压提高为原来的10倍,同时将输电线的截面积减为原来的一半,而输送的电功率不变,那么输电线损耗的电功率为（）A0.5kWB1.0kWC2.0kWD5.0kW2.如图所示，理想变压器副线圈通过输电线接两个相同的灯泡Ｌ1和Ｌ2，输电线的等效电阻为Ｒ．开始时，开关S断开，当S接通时，以下说法错误的是（）Ａ．副线圈两端的输出电压减小Ｂ．通过灯泡Ｌ1的电流减小Ｃ．原线圈中的电流增大Ｄ．变压器的输入功率增大3．如右图是一种理想自耦变压器示意图．线圈绕在一个圆环形的铁芯上，P是可移动的滑动触头．AB间接交流电压u，输出端接通了两个相同的灯泡L1和L2，Q为滑动变阻器的滑动触头．当开关S闭合，P处于如图所示的位置时，两灯均能发光．下列说法正确的是()A．P不动，将Q向右移动，变压器的输入功率变大B．Q不动，将P沿逆时针方向移动，变压器的输入功率变大C．P不动，将Q向左移动，两灯均变暗D．P、Q都不动，断开开关S，L1将变暗4.如图甲所示是某种型号电热毯的电路图，电热毯接在卧室里的电源插座下，由于装置P的作用使加在电热丝a、b间的电压波形如图乙所示，图中曲线为正弦曲线的一部分，这时a、b间交变电压的有效值为（）Ａ．１１０VＢ．１５６VＣ．２２０VＤ．３１１V5.在变电站，经常要用交流电表去检测电网上的强电流，所用的器材叫电流互感器。如下图中，能正确反应其工作原理的是（）6.线圈在匀强磁场中转动时产生交流电，则下列说法中正确的是（）A.当线圈位于中性面时，线圈中感应电动势最大B.当穿过线圈的磁通量为零时，线圈中感应电动势也是零C.线圈在磁场中每转一周，产生的感应电动势和感应电流的方向改变一次D.每当线圈越过中性面时，感应电动势和感应电流的方向就改变一次7.矩形线圈长为a，宽为b，在匀强磁场中以角速度ω绕中心轴匀速转动。设t＝0时线圈平面与磁场平行，匀强磁场的磁感应强度为B，则线圈中感应电动势的即时值为：（）A.BωabsinωtB.2BωabsinωtC.2BωabcosωtD.Bωabcosωt8.在交流电电路中，如果电源电动势的最大值不变，频率可以改变，在如图所示电路的a、b两点间逐次将图中的电路元件甲、乙、丙单独接入，当使交流电频率增加时，可以观察到下列论述的哪种情况（）A．A1读数不变，A2增大，A3减小B．A1读数减小，A2不变，A3增大C．A1读数增大，A2不变，A3减小D．A1，A2，A3读数均不变9.在远距离输电中，当输送的电功率相同时，则关于输电导线上损失的功率下列说法正确的是（）A.减小输电导线的电阻可以减小损失的功率，但此种方法很有限B.提高输送电压从而减小输送电流，可大大减小损失的功率C.损失的功率与输送电压的二次方成反比D.损失的功率与输电线上的电压降成反比10.图中的电流i随时间t变化的图像中,表示交流电的是（）11.如图所示，某一线圈在匀强磁场中匀速转动产生的交变电流图像，从图中可知（）A.在A和C时刻线圈处于中性面位置；B.在A和C时刻线圈平面与磁场方向平行；C.在B和D时刻线圈中的磁通量最大；D.在A和C时刻线圈中的磁通量的变化率为零。J12.图中甲、乙是配电房中的互感器和电表的接线图，以下说法正确的是（）A.线圈匝数N1＜N2，N3＜N4B.线圈匝数N1＞N2，N3＜N4C.甲图中的电表是电压表,乙图中的电表是电流表D.甲图中的电表是电流表，乙图中的电表是电压表二、填空题(共10空，合计20分)13.如图所示，某一交流电随时间变化图线，它的电流的最大值Im=__A，电流的有效值I=__A，交流电的周期T=__s，频率f=__Hz，交流电流的瞬时值表达式i=__。14.如图所示，理想变压器的次级有两组线圈，图中三个灯泡的规格相同，四个电表对电路的影响都可忽略不计。开关K断开时，灯L1正常发光，这时两电流表示数之比I1：I2是1：4；开关K闭合时，三个灯都正常发光，这时两电流表示数之比I1`：I2`=，两电压表示数之比U1：U2=__；n1：n2：n3=15..瞬时值为u=sin100πt.V的电流电压，加在阻值R＝4的电阻上，则流过电阻的电流有效值是A，频率是Hz.三、计算题(32分)16.（11分）一矩形...
