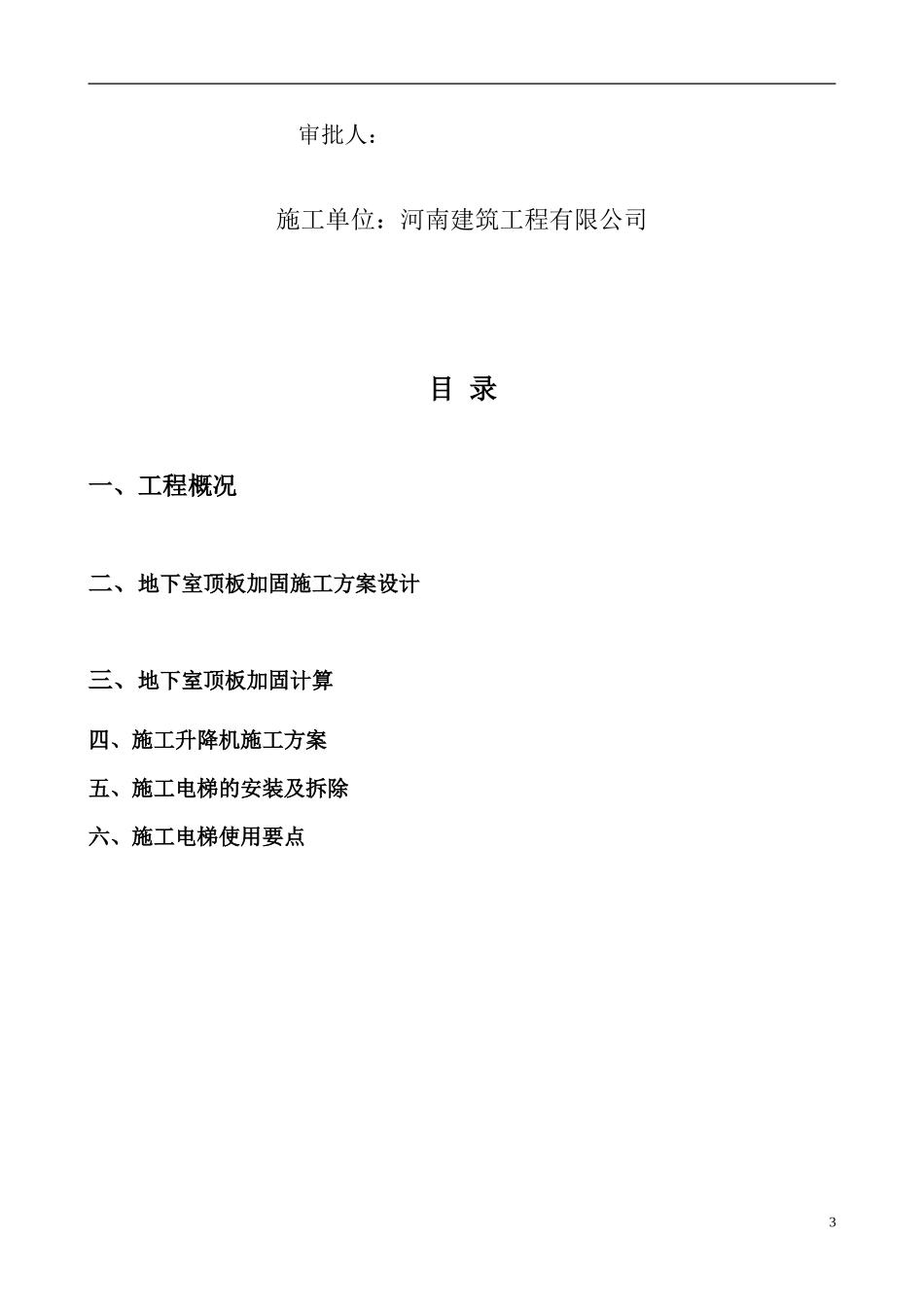

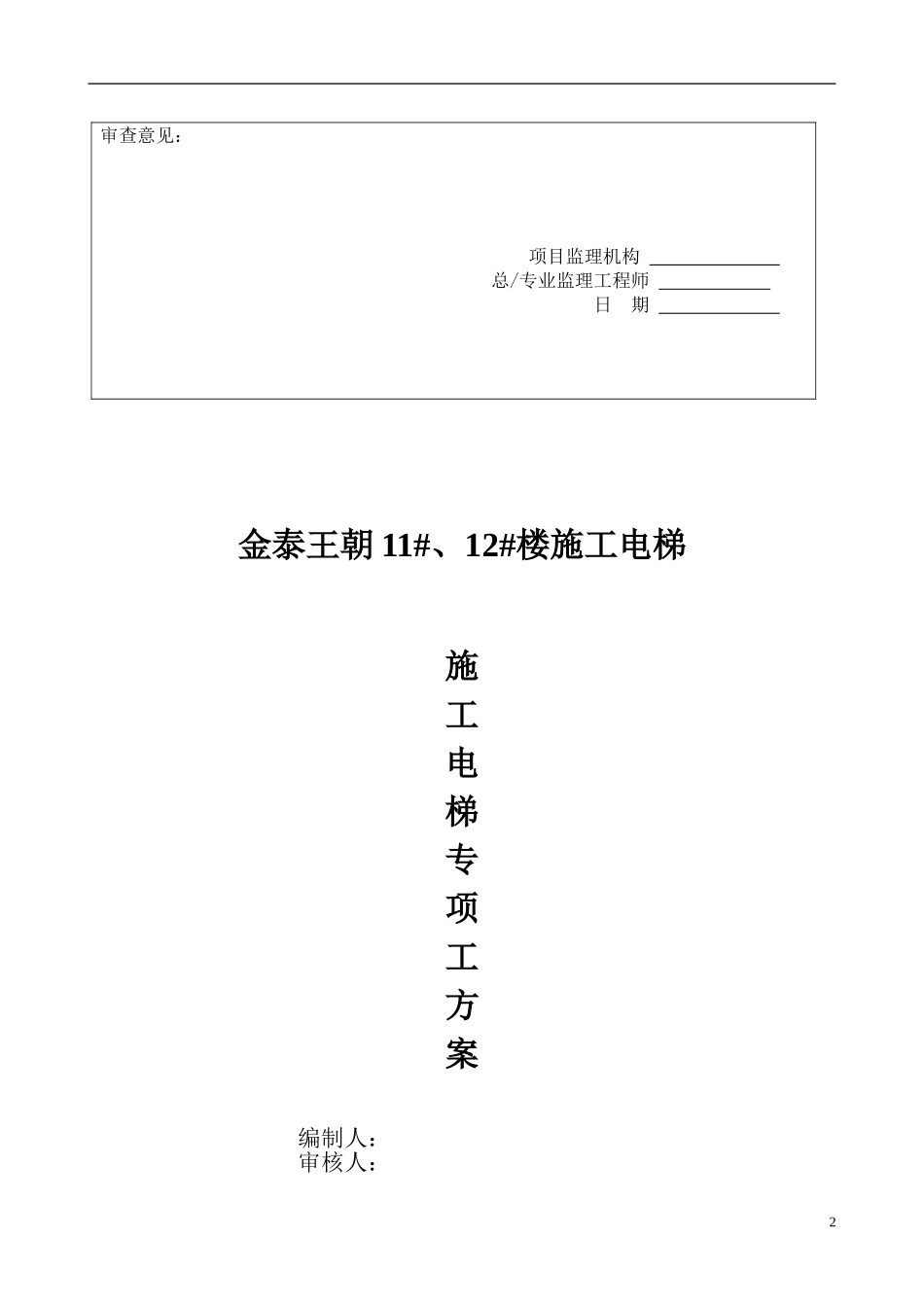

施工电梯专项施工方案报验申请表工程名称：金泰王朝11#、12##楼编号:致：河南诚信监理咨询有限公司我单位已完成了施工电梯专项施工方案编制工作，现报上该方案报验申请表，请予以审查和审批；附件：1、施工电梯专项施工方案；承包单位（章）项目经理日期审查意见：项目监理机构专业监理工程师日期1审查意见：项目监理机构总/专业监理工程师日期金泰王朝11#、12#楼施工电梯施工电梯专项工方案编制人：审核人：2审批人：施工单位：河南建筑工程有限公司目录一、工程概况二、地下室顶板加固施工方案设计三、地下室顶板加固计算四、施工升降机施工方案五、施工电梯的安装及拆除六、施工电梯使用要点3金泰王朝11#、12#楼施工电梯专项施工方案一、工程概况工程项目位于周口市大庆路于七一路交叉口原周口师范院内，本工程11#、12#楼地下一层，地上二十六层，建筑面积52545.11平方米；地下室层高为4.3米，一层层高3.9米，其他楼层层高3米，建筑物总高为78.45米。15#楼地下一层，地上18层，建筑面积10546平方米，建筑物总高为54.45米；16#楼地下一层地上24层，建筑面积10886平方米，建筑物总高72.45米。地下室平时为车库、设备用房。上部结构体系：为剪力墙结构。建筑防火分类及耐火等级为一级。建筑抗震设防类别为丙类，建筑结构安全等级为二级，所在地区的抗震设防烈度为7度。本工程11#、16#楼采用两台台湖北黄陂建筑机械制造厂生产的SSD100/100型施工电梯，12#、15#楼采用两台SC100型施工电梯，满足现场施工需要及现场施工垂直运输的要求。施工电梯安装在地下室顶板上，位置详见平面布置图。距主体结构为3000mm。搭设高度11#、12#、15#、16#楼分别为87米、87米、63米、81米。计划将施工电梯安装在地下室顶板上（标高:-1.250m具体位置详见电梯平面布置图），地下室顶板厚250mm，混凝土强度等级为C35，配筋为Φ14@150双层双向。二、地下室顶板加固施工方案设计为保证施工升降机正常运行及楼面安全，项目部拟采用如下加固方案：电梯基座尺寸为3米×3米，采用钢管（φ48×3.5）搭设满堂脚手架下地下室支撑顶板卸除及传递上部荷载（支撑面为4m×4m）,把地下室顶板上的荷载传至地下室基础底板以满足安全施工要求。满堂架搭设时采用立杆上加可调顶托，顶板上用方木（50×90mm）作为主龙骨的支撑体系，支撑架搭设宽度为电梯基础宽度每边加宽0.5米。立杆纵横间距700mm，底部垫方木，水平拉杆步距小于1500mm，45度角斜向剪刀撑在架体四周布置。上水平杆距端部不大于300mm下水平杆距端部不大于200mm。为确保施工电梯荷载能有效传递至地下室底板，可调顶托必须旋紧，并要立杆竖直向上不得倾斜。三、地下室顶板加固计算本计算书主要依据本工程施工图、施工升降机说明书、《施工升降机》（GB/T10054-2005），《施工升降机安全规则》（GB10055-1996），《建筑地基基础设计规范》（GB50007-2002），《混凝土结构设计规范》（GB50010-2002）等编制。1、参数信息1）.SSD100/100施工电梯基本参数施工电梯型号：SSD100/100；吊笼形式：双吊笼；架设总高度：87m（按90米计算）；标准节长度：1.995m；标准节重：162kg；对重重量：2*1200=2400kg；4两个吊笼重:1202*2=2404kg；吊笼额定载重：2*1000=2000kg；导轨架总重：45*162=7290KG附着装置按导轨总重30%：7290*0.3=2187KG基础自重：10000KGSSD100/100型电梯安装最终高度后总重为16281KG。2）.SC200/200型施工电梯参数：施工电梯型号：SC200/200；吊笼形式：双吊笼；架设总高度：按90米计算；标准节长度：1.508m；标准节重：140kg；对重重量：无；两个吊笼重:1255*2=2510kg；吊笼额定载重：2*2000=4000kg；导轨架总重：60*140=8400KG附着装置按导轨总重30%：7290*0.3=2520KG基础自重：10000KGSC200/200型电梯安装最终高度后总重为17430KG。3）.钢管参数：钢管类型：Ф48×3.5；钢管横距:700mm；钢管纵距:700mm；钢管步距:1000mm；支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度：0.3m；4）.电梯总荷载比较两种型号的电梯总重后以SC200/200型施工电梯安装完毕后的荷载进行受力计算。考虑到施工电梯部位结构自重对加固架体造成的荷载为6.3KN/平方米，地下...
