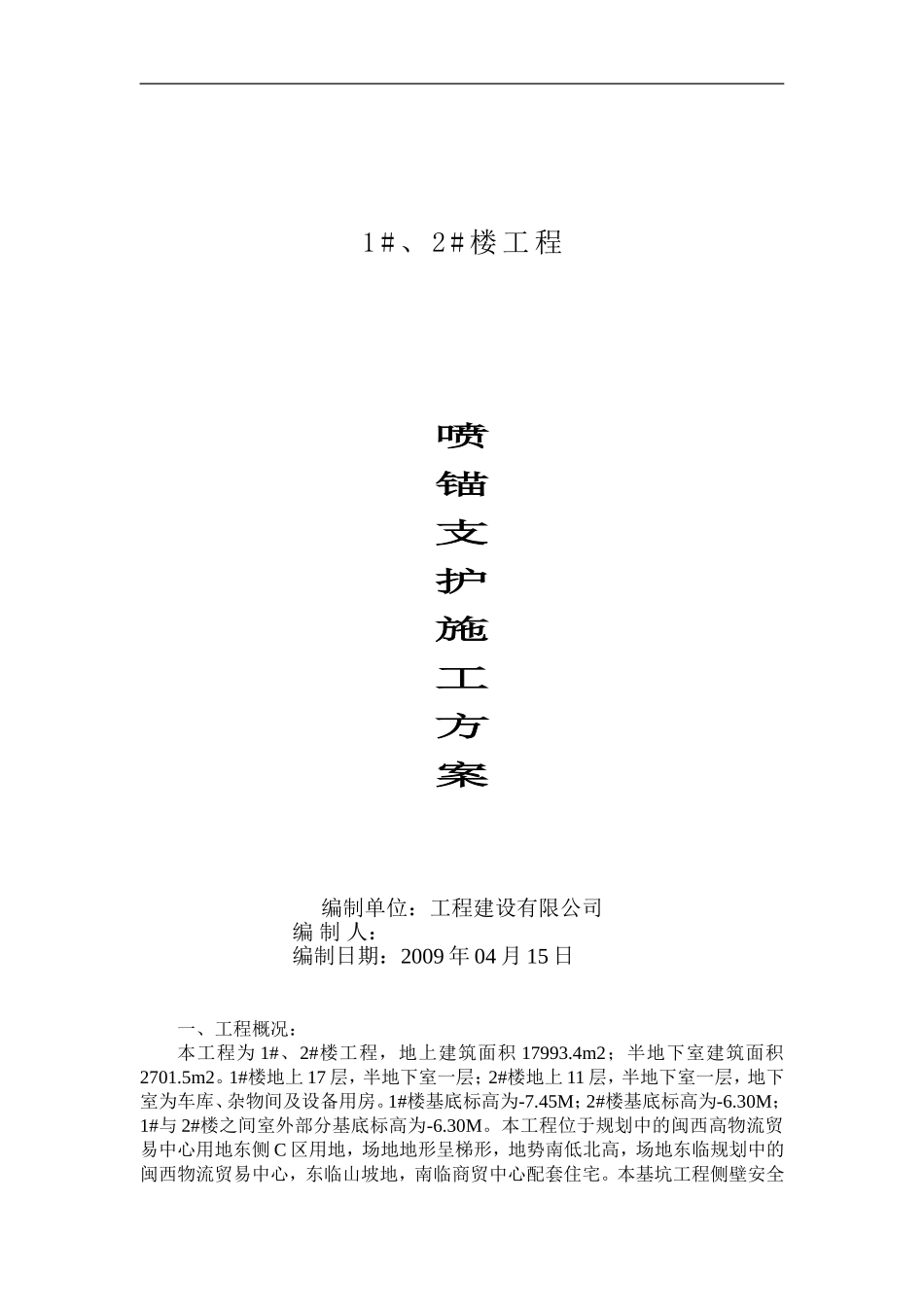

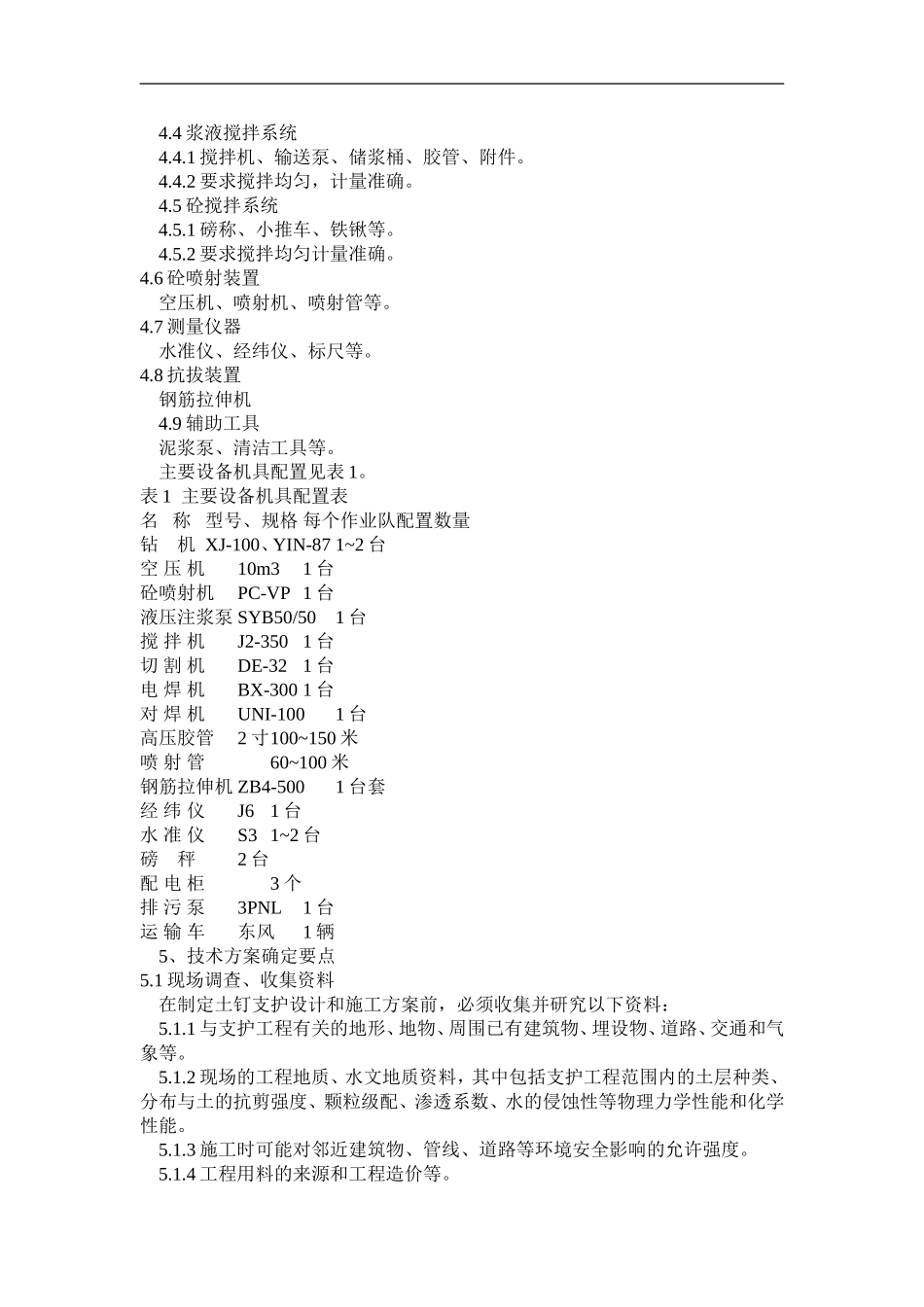

1#、2#楼工程喷锚支护施工方案编制单位：工程建设有限公司编制人：编制日期：2009年04月15日一、工程概况：本工程为1#、2#楼工程，地上建筑面积17993.4m2；半地下室建筑面积2701.5m2。1#楼地上17层，半地下室一层；2#楼地上11层，半地下室一层，地下室为车库、杂物间及设备用房。1#楼基底标高为-7.45M；2#楼基底标高为-6.30M；1#与2#楼之间室外部分基底标高为-6.30M。本工程位于规划中的闽西高物流贸易中心用地东侧C区用地，场地地形呈梯形，地势南低北高，场地东临规划中的闽西物流贸易中心，东临山坡地，南临商贸中心配套住宅。本基坑工程侧壁安全等级为二级，重要性系数为1.00。根据场条件及工程地质条件采用安全系数放坡，坡面挂钢丝网喷C20砼护面，厚50。二、工程地条件：根据中国有色金属长沙勘察设计研究院提供的《福建省龙岩市市场开发有限公司闽西交易城二期安置小区安置房1#、2#楼岩土工程详细勘察报告书》主要为第四系坡洪积层、第四系坡积层、第四系残积层，下伏基岩为二叠系下统文笔山组（Plw）凝灰熔岩1、适用范围1.1本工法适用可塑、硬塑或坚硬的粘性土，胶结或弱胶结（包括毛细水胶结）的粉土、砂土和角砾、填土、风化岩层等：在松散砂土和夹有局部软塑、流塑粘性土的土层中采用土钉支护时，应在开挖前预先开挖面上的土体进行加固；土钉支护不宜作为深厚软塑或流塑粘土及地下水位以下土体中的基坑支护，若需使用必须联合采用其它支护技术。1.2本工法适用于临时性支护。2、材料2.1水泥：采用普通硅酸盐水泥：必要时可采用抗硫酸水泥，不得使用高铝水泥。质量应符合GB175-77和GB1344-77的规定要求。2.2钢筋宜采用Ⅲ级钢筋。应进行物理力学性能或化学成份分析试验。焊接用钢筋应作可焊性和焊接质量检测，焊接强度应大于整体强度。2.3细骨料粒径小于2mm的中砂，砂的含泥量按重量计大于3%，质量应符合JSJ52-79，JGJ53-79标准。2.4粗骨料粒径小于12mm的碎石或瓜子片，含泥量按重量计不大于3%，质量应符合JGJ52-79、JGJ53-79标准。2.5速凝剂根据工程性质，采用不同类型的速凝剂，常用红星1号、J85等。2.6早强减水剂根据工程性质，采用不同类型的早强剂，常用红星四号、3F、NC、NNOF、NSZ-1等。3、土钉支护工艺流程测放边线→挖土→修坡→土钉孔定位→成孔→安置土钉→配制、灌注浆液→绑扎钢筋网→焊接加强筋、井字架→配制砼→喷砼→下层挖土→……→结束4、主要设备、机具4.1土钉制作切割机、电焊机、对焊机等。4.2钻孔机具冲击钻研机、螺旋钻机、回转钻机、洛阳铲等。要求成孔机具的选择和工艺要适用现场土质特点的环境条件。4.3注浆系统4.3.1注浆泵、胶管、附件等。4.3.2要求注浆泵效率高，性能可靠，压力流量调节灵活、适用范围广。4.4浆液搅拌系统4.4.1搅拌机、输送泵、储浆桶、胶管、附件。4.4.2要求搅拌均匀，计量准确。4.5砼搅拌系统4.5.1磅称、小推车、铁锹等。4.5.2要求搅拌均匀计量准确。4.6砼喷射装置空压机、喷射机、喷射管等。4.7测量仪器水准仪、经纬仪、标尺等。4.8抗拔装置钢筋拉伸机4.9辅助工具泥浆泵、清洁工具等。主要设备机具配置见表1。表1主要设备机具配置表名称型号、规格每个作业队配置数量钻机XJ-100、YIN-871~2台空压机10m31台砼喷射机PC-VP1台液压注浆泵SYB50/501台搅拌机J2-3501台切割机DE-321台电焊机BX-3001台对焊机UNI-1001台高压胶管2寸100~150米喷射管60~100米钢筋拉伸机ZB4-5001台套经纬仪J61台水准仪S31~2台磅秤2台配电柜3个排污泵3PNL1台运输车东风1辆5、技术方案确定要点5.1现场调查、收集资料在制定土钉支护设计和施工方案前，必须收集并研究以下资料：5.1.1与支护工程有关的地形、地物、周围已有建筑物、埋设物、道路、交通和气象等。5.1.2现场的工程地质、水文地质资料，其中包括支护工程范围内的土层种类、分布与土的抗剪强度、颗粒级配、渗透系数、水的侵蚀性等物理力学性能和化学性能。5.1.3施工时可能对邻近建筑物、管线、道路等环境安全影响的允许强度。5.1.4工程用料的来源和工程造价等。5.2方案选择根据工程设计要求及工程造价、工期要求，通过对收集资料的分析、判断可同时或先后有几种方案，通过综合比较，确定是否采...
