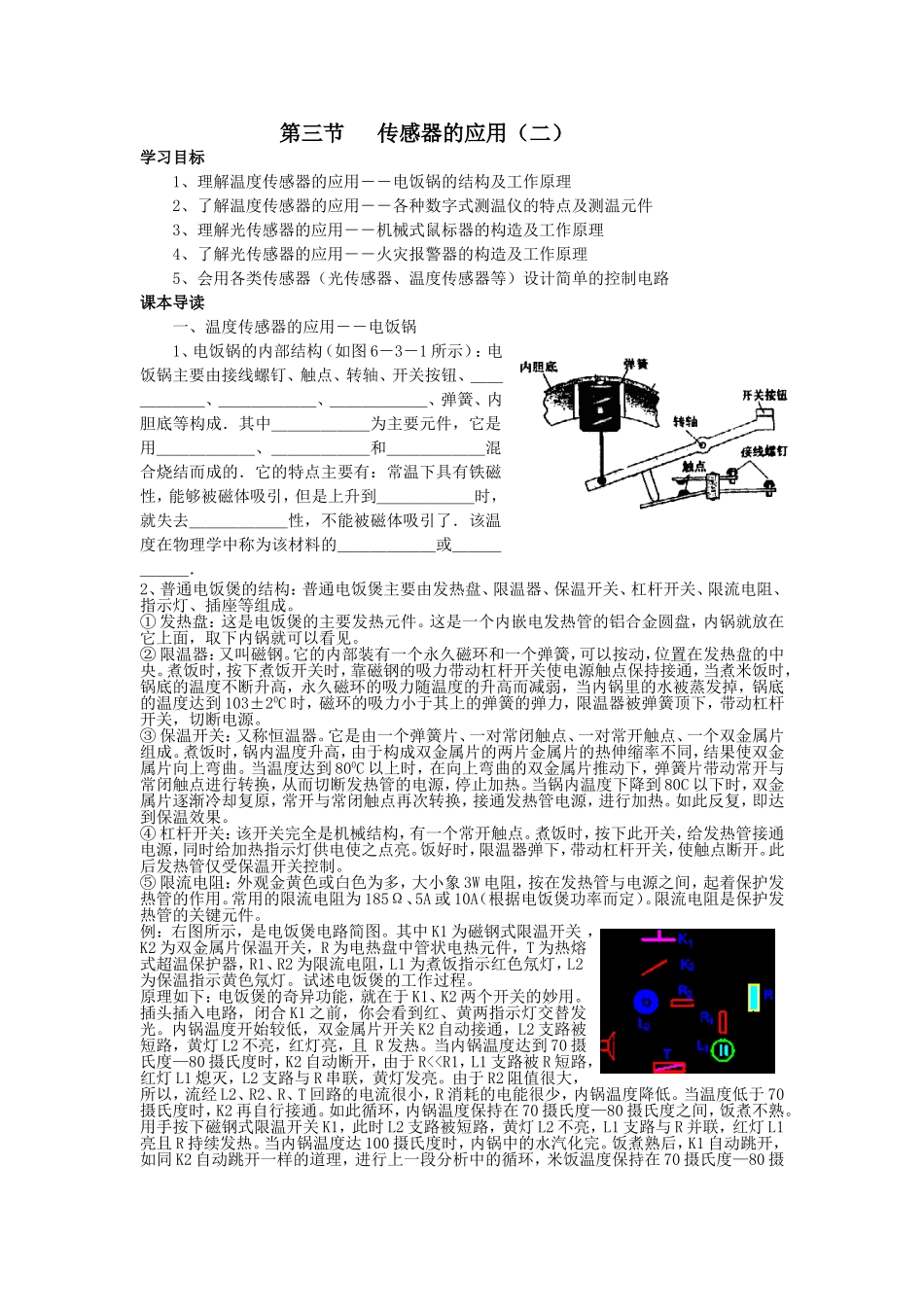

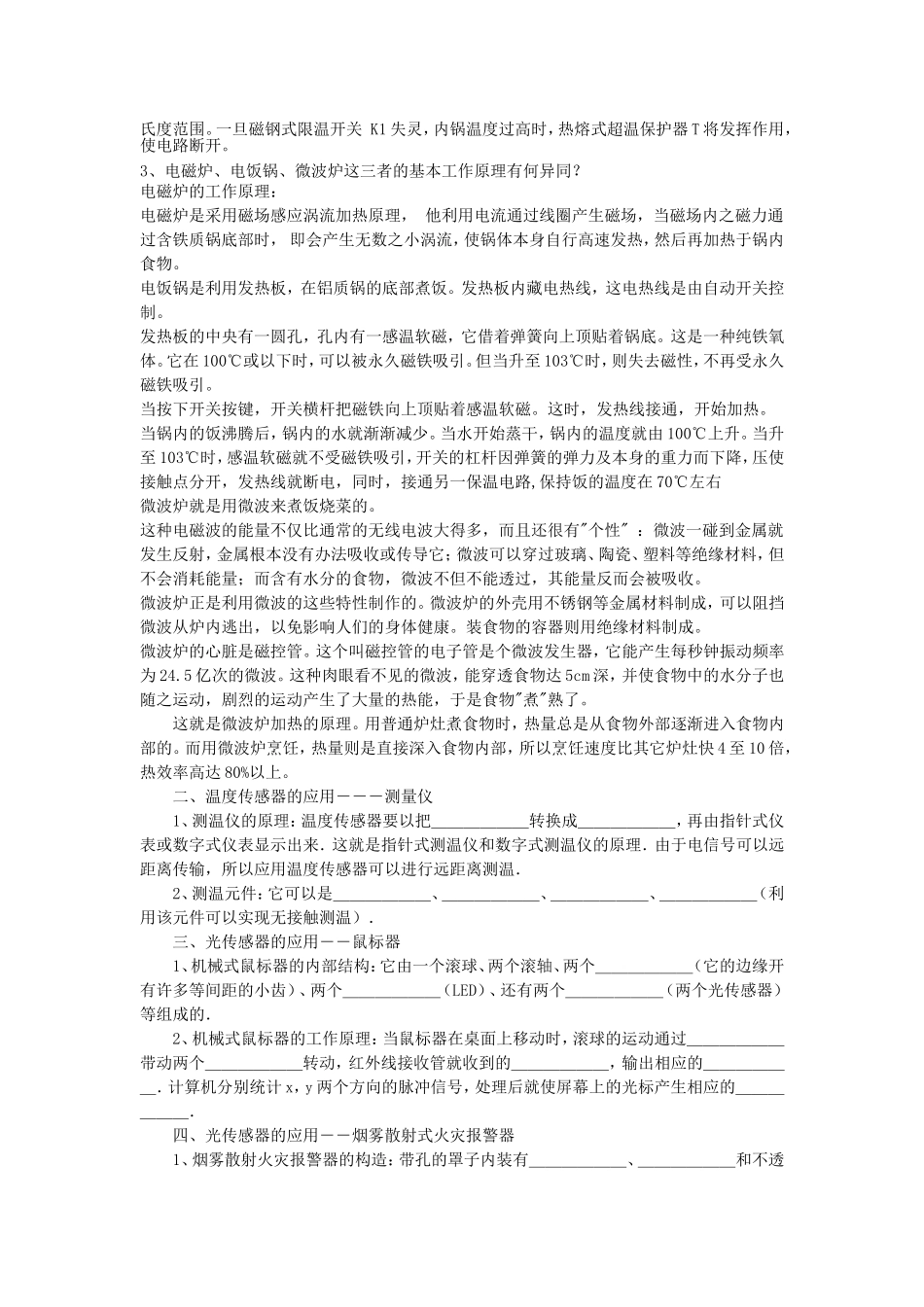

第三节传感器的应用（二）学习目标1、理解温度传感器的应用――电饭锅的结构及工作原理2、了解温度传感器的应用――各种数字式测温仪的特点及测温元件3、理解光传感器的应用――机械式鼠标器的构造及工作原理4、了解光传感器的应用――火灾报警器的构造及工作原理5、会用各类传感器（光传感器、温度传感器等）设计简单的控制电路课本导读一、温度传感器的应用――电饭锅1、电饭锅的内部结构（如图6－3－1所示）：电饭锅主要由接线螺钉、触点、转轴、开关按钮、＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿、弹簧、内胆底等构成．其中＿＿＿＿＿＿为主要元件，它是用＿＿＿＿＿＿、＿＿＿＿＿＿和＿＿＿＿＿＿混合烧结而成的．它的特点主要有：常温下具有铁磁性，能够被磁体吸引，但是上升到＿＿＿＿＿＿时，就失去＿＿＿＿＿＿性，不能被磁体吸引了．该温度在物理学中称为该材料的＿＿＿＿＿＿或＿＿＿＿＿＿．2、普通电饭煲的结构：普通电饭煲主要由发热盘、限温器、保温开关、杠杆开关、限流电阻、指示灯、插座等组成。①发热盘：这是电饭煲的主要发热元件。这是一个内嵌电发热管的铝合金圆盘，内锅就放在它上面，取下内锅就可以看见。②限温器：又叫磁钢。它的内部装有一个永久磁环和一个弹簧，可以按动，位置在发热盘的中央。煮饭时，按下煮饭开关时，靠磁钢的吸力带动杠杆开关使电源触点保持接通，当煮米饭时，锅底的温度不断升高，永久磁环的吸力随温度的升高而减弱，当内锅里的水被蒸发掉，锅底的温度达到103±20C时，磁环的吸力小于其上的弹簧的弹力，限温器被弹簧顶下，带动杠杆开关，切断电源。③保温开关：又称恒温器。它是由一个弹簧片、一对常闭触点、一对常开触点、一个双金属片组成。煮饭时，锅内温度升高，由于构成双金属片的两片金属片的热伸缩率不同，结果使双金属片向上弯曲。当温度达到800C以上时，在向上弯曲的双金属片推动下，弹簧片带动常开与常闭触点进行转换，从而切断发热管的电源，停止加热。当锅内温度下降到80C以下时，双金属片逐渐冷却复原，常开与常闭触点再次转换，接通发热管电源，进行加热。如此反复，即达到保温效果。④杠杆开关：该开关完全是机械结构，有一个常开触点。煮饭时，按下此开关，给发热管接通电源，同时给加热指示灯供电使之点亮。饭好时，限温器弹下，带动杠杆开关，使触点断开。此后发热管仅受保温开关控制。⑤限流电阻：外观金黄色或白色为多，大小象3W电阻，按在发热管与电源之间，起着保护发热管的作用。常用的限流电阻为185Ω、5A或10A（根据电饭煲功率而定）。限流电阻是保护发热管的关键元件。例：右图所示，是电饭煲电路简图。其中K1为磁钢式限温开关，K2为双金属片保温开关，R为电热盘中管状电热元件，T为热熔式超温保护器，R1、R2为限流电阻，L1为煮饭指示红色氖灯，L2为保温指示黄色氖灯。试述电饭煲的工作过程。原理如下：电饭煲的奇异功能，就在于K1、K2两个开关的妙用。插头插入电路，闭合K1之前，你会看到红、黄两指示灯交替发光。内锅温度开始较低，双金属片开关K2自动接通，L2支路被短路，黄灯L2不亮，红灯亮，且R发热。当内锅温度达到70摄氏度—80摄氏度时，K2自动断开，由于R<
