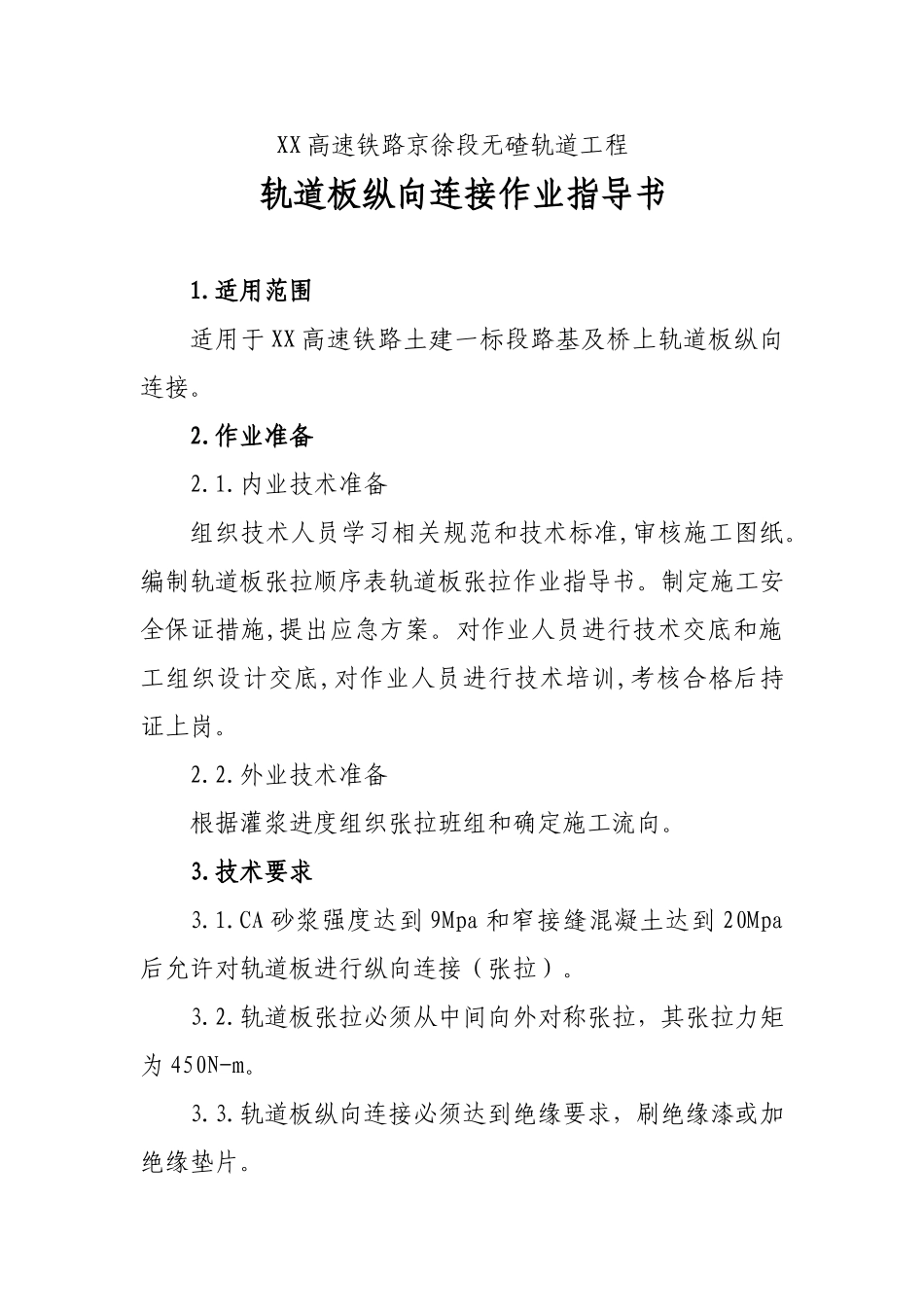

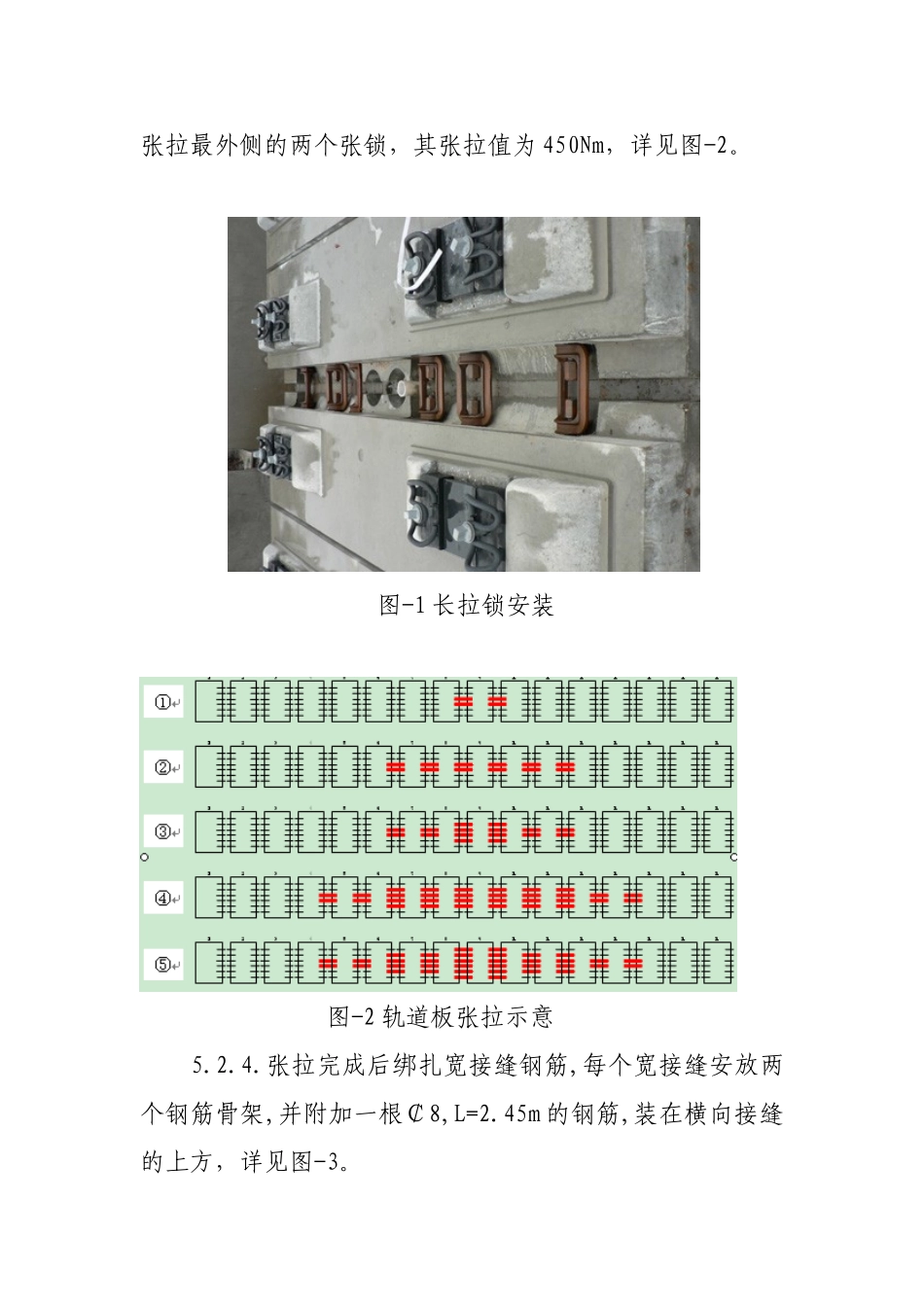

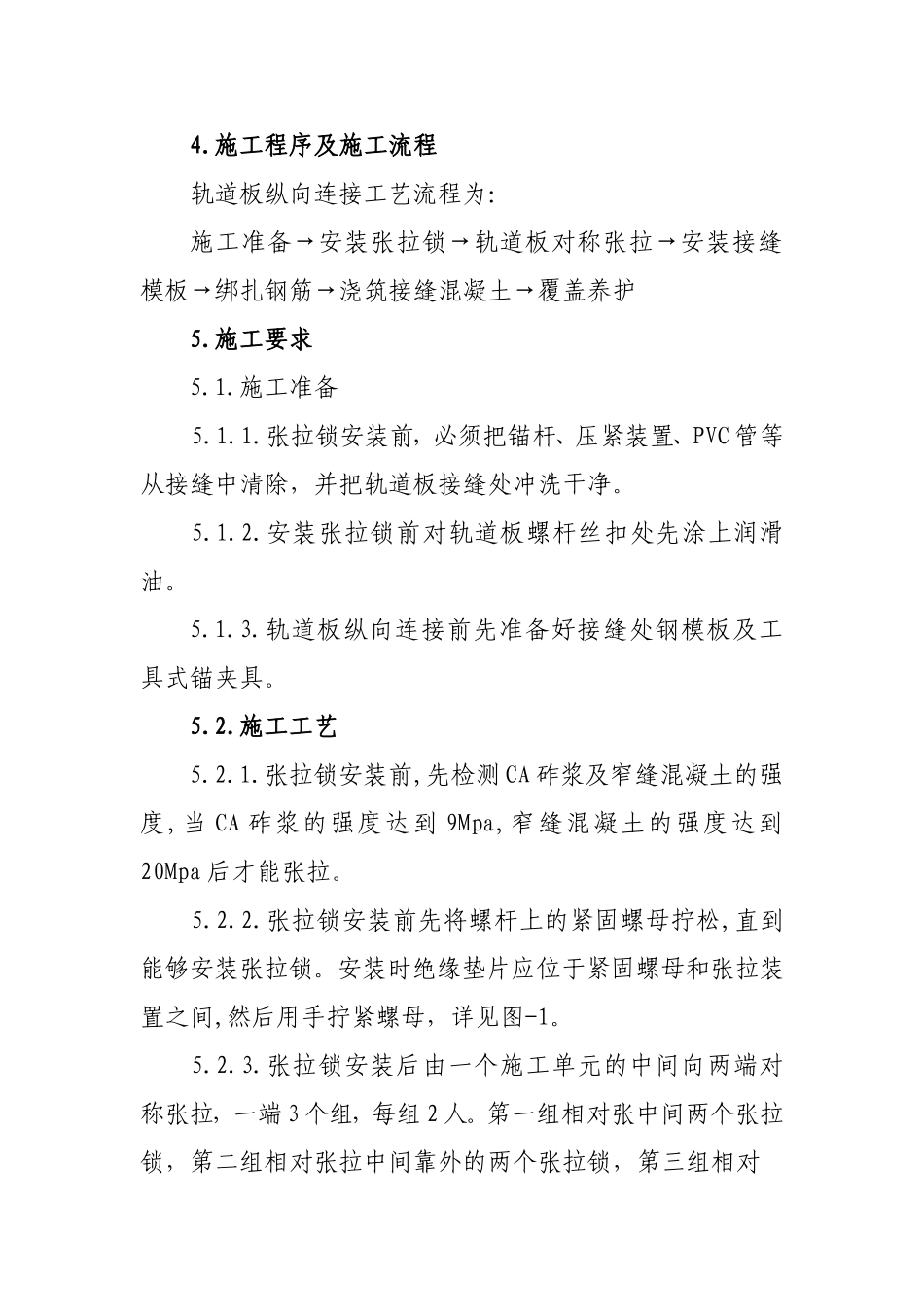

XX高速铁路京徐段无碴轨道工程轨道板纵向连接作业指导书1.适用范围适用于XX高速铁路土建一标段路基及桥上轨道板纵向连接。2.作业准备2.1.内业技术准备组织技术人员学习相关规范和技术标准,审核施工图纸。编制轨道板张拉顺序表轨道板张拉作业指导书。制定施工安全保证措施,提出应急方案。对作业人员进行技术交底和施工组织设计交底,对作业人员进行技术培训,考核合格后持证上岗。2.2.外业技术准备根据灌浆进度组织张拉班组和确定施工流向。3.技术要求3.1.CA砂浆强度达到9Mpa和窄接缝混凝土达到20Mpa后允许对轨道板进行纵向连接（张拉）。3.2.轨道板张拉必须从中间向外对称张拉，其张拉力矩为450N-m。3.3.轨道板纵向连接必须达到绝缘要求，刷绝缘漆或加绝缘垫片。4.施工程序及施工流程轨道板纵向连接工艺流程为：施工准备→安装张拉锁→轨道板对称张拉→安装接缝模板→绑扎钢筋→浇筑接缝混凝土→覆盖养护5.施工要求5.1.施工准备5.1.1.张拉锁安装前，必须把锚杆、压紧装置、PVC管等从接缝中清除，并把轨道板接缝处冲洗干净。5.1.2.安装张拉锁前对轨道板螺杆丝扣处先涂上润滑油。5.1.3.轨道板纵向连接前先准备好接缝处钢模板及工具式锚夹具。5.2.施工工艺5.2.1.张拉锁安装前,先检测CA砟浆及窄缝混凝土的强度,当CA砟浆的强度达到9Mpa,窄缝混凝土的强度达到20Mpa后才能张拉。5.2.2.张拉锁安装前先将螺杆上的紧固螺母拧松,直到能够安装张拉锁。安装时绝缘垫片应位于紧固螺母和张拉装置之间,然后用手拧紧螺母，详见图-1。5.2.3.张拉锁安装后由一个施工单元的中间向两端对称张拉，一端3个组，每组2人。第一组相对张中间两个张拉锁，第二组相对张拉中间靠外的两个张拉锁，第三组相对张拉最外侧的两个张锁，其张拉值为450Nm，详见图-2。图-1长拉锁安装图-2轨道板张拉示意5.2.4.张拉完成后绑扎宽接缝钢筋,每个宽接缝安放两个钢筋骨架,并附加一根￠8,L=2.45m的钢筋,装在横向接缝的上方，详见图-3。图-3钢筋及模板安装5.2.5.接缝钢筋绑扎后安装模板，模板采用钢板制作，支撑采用工具式锚夹具，详见图-3。5.2.6.接缝混凝土浇筑(1).轨道板接缝浇筑采用膨胀混凝土,骨料粒径为0～10mm,28天的抗压强度不小于50MPa。混凝土采用3.5cm插入式振捣器振捣,混凝土表面与轨道板平,并压实抹光。(为防浇筑混凝土时污染博格板,可用木板做进料斗,也可用胶合板或油毛毡铺在博格板上),详见图-4、图-5。图-4混凝土浇筑图-5混凝土压光(2).浇筑轨道板接缝混凝土的同时浇筑灌浆孔,浇筑灌浆孔的混凝土及操作方法同轨道板接缝。(3).新浇筑的轨道板接缝混凝土进行覆盖养护,养护时间不少于7昼夜。6.劳动力组织轨道板纵向连接施工按一个作业面配置资源。其中：管理人员、技术人员、试验员、专职安全员为企业职工。详见下表。轨道板纵向连接劳动力配置表（一个作业面）序号工种名称人数序号工种名称人数1管理人员27混凝土工82技术人员28电工13张拉工129机械操作工44试验员110其它工种人员55钢筋工811安全员16模板工6合计507.材料要求7.1.张拉锁及绝缘垫片必须符合设计要求。7.2.轨道板接缝混凝土的原材料必须符合设计要求。8.机械、设备配置轨道板纵向连接机械、设备配置详见《轨道板纵向连接机械、设备配置表》。轨道板纵向连接机械、设备配置表（一个作业面）序号设备名称单位数量备注1扭矩扳手把12轨道板纵向钢筋张拉2混凝土输送车台1桥下水平运送混凝土335t汽车吊台1混凝土及钢筋垂直运输4手推车辆4桥上混凝土水平运输53.5cm振捣器台46工具式模板套207400L料斗个1混凝土垂直运输8铁抹子把89.质量控制及检验9.1.质量控制要点9.1.1.张拉锁安装前轨道板螺杆丝扣处要涂刷润滑油，并将多余的润滑油擦掉。张拉锁安装时要加绝缘垫片或刷绝缘漆，必须符合绝缘要求。9.1.2.轨道板张拉要严格按照图-3张拉示意图从中向外对称张拉，张拉力不小于450N-m。9.1.3.轨道板接缝处附加钢筋必须进行绝缘处理，模板支撑牢固，混凝土振捣密实，混凝土表面抹光压。混凝土浇筑后进行覆盖养护，养护时间不少于7昼夜。9.2.质量检验9.2.1.连接钢筋的张拉锁件应满足设计及相关技术要求。检查方法：查验产品质量证明文件。9.2.2.轨道板张拉扭矩应符合设计...
