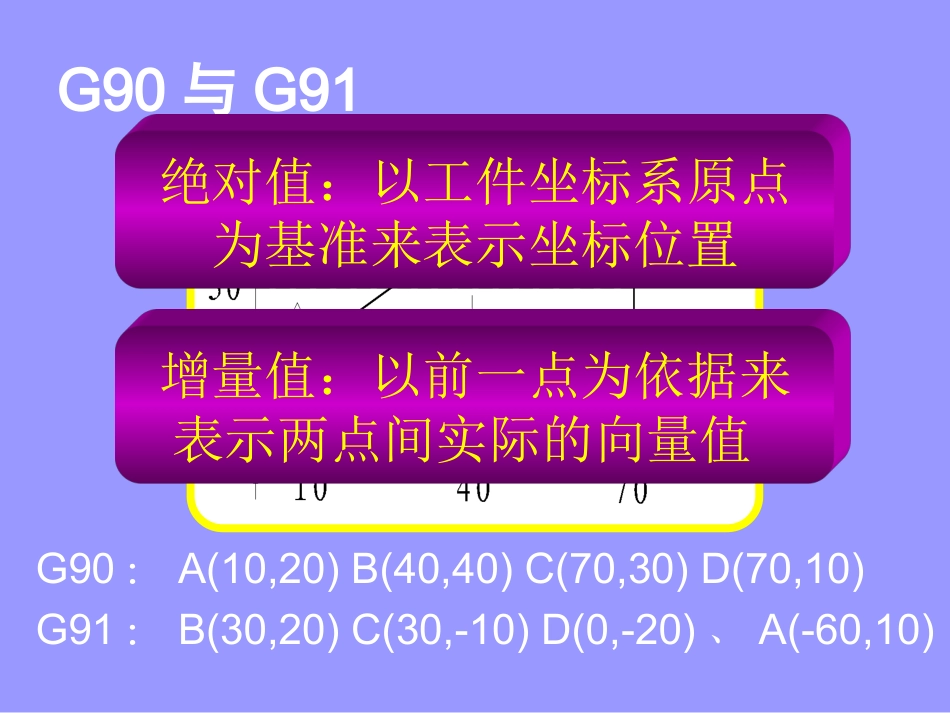

基本指令加工中心编程与操作G90与G91G90：A(10,20)B(40,40)C(70,30)D(70,10)G91：B(30,20)C(30,-10)D(0,-20)、A(-60,10)绝对值：以工件坐标系原点为基准来表示坐标位置增量值：以前一点为依据来表示两点间实际的向量值G0与G1G0：刀具从当前位置以点位控制方式快速移动到目标点。G1：刀具从当前点以指定的速度直线移动到目标点。快速定位G0格式：G0X___Y___Z___；X___Y___Z___是刀具移动时的目标点坐标。不能切削加工，用于加工前的定位或加工后的退刀。速度由参数设定尽量不用三坐标编程初学可用G1带替G0的速度不可控直线插补G1格式：G1X___Y___Z___F___；X、Y、Z是目标点的坐标，可三轴或二轴或单轴同时移动；F是合成进给速度，必须设定进给速度。用于切削加工、慢速接近工件、慢速退刀等G0与G1实例G90G0Z30.0;X0Y0;Z5.0;G1Z-5.0F100;N10G90G1X0Y17.0F100；B点N20X10.0Y30.0；C点N30G91X40.0Y0；D点N40X0Y-18.0；E点N50G90X22.0Y0；F点N60X0Y0；A点G0Z30.0;G0与G1区别G0G1用途加工前的快速定位或加工后的快速退刀等切削加工、慢速接近工件、慢速退刀等路线直线或折线由参数决定直线速度不可控快由参数决定可控可快可慢由F+进给倍率决定格式G0X___Y___Z___；G1X___Y___Z___F___；G1可代替G0，可控，不易出安全事故，初学者用。平面选择G17、G18、G19用于圆弧插补、刀具半径补偿、孔加工固定循环等指令下的平面选择平面选择G17、G18、G19G17：选择XY平面，第一轴为X，第二轴为Y，第三轴为Z；G18：选择ZX平面，第一轴为Z，第二轴为X，第三轴为Y；G19：选择YZ平面，第一轴为Y，第二轴为Z，第三轴为X；模态指令，数控铣床/加工中心的初始值为G17圆弧插补G2、G3功能：使刀具从圆弧起点，沿圆弧移动到圆弧终点。G2：顺时针方向圆弧切削。G3：逆时针方向圆弧切削。从加工平面第三轴的正方向往负方向看，顺时针为G2，逆时针为G3，圆弧插补G2、G3格式：XY平面上的圆弧G17{G2/G3}X__Y__{I__J__/R__}F__;ZX平面上的圆弧G18{G2/G3}Z__X__{K__I__/R__F__;YZ平面上的圆弧G17{G2/G3}Y__Z__{J__K__/R__}F__;说明：X、Y、Z为圆弧终点坐标。R：圆弧半径。I、J、K：从圆弧起点到圆心位置的向量，分别在X、Y、Z轴上的分向量。F：切削进给速率。半径法编程圆弧ABC的圆心角小于180°，R取正值；圆弧ADC的圆心角大于180°，R取负值；圆弧的圆心角等于180°，R一般取正值；设A点坐标为(35,10)，C点坐标为(10,20)，半径为20，则圆弧ABC：G90G3X10.0Y20.0R20.0F100；G91G3X-25.0Y10.0R20.0F100；圆弧ADC：G90G3X10.0Y20.0R-20.0F100；G91G3X-25.0Y10.0R-20.0F100；圆心法编程用I、J、K编程，如图I=X圆心-X起点J=Y圆心-Y起点Z=K圆心-K起点圆弧插补G2、G3注意：(1)I、J、K与G90、G91无关；(2)整圆编程只能用I、J、K，其终点就是起点。(3)终点坐标可用G90，也可用G91书写。(3)SIEMENS数控系统的IJK含义与此相同。圆弧插补实例用G90，R方式：G90G2X0Y50.0R-50.0F100；A→BG90G2X25.0Y25.0R25.0；B→CG90G3X50.0Y0R25.0；C→A用G90，IJK方式：G90G2X0Y50.0I-50.0J0F100；A→BG90G2X25.0Y25.0I0J-25.0；B→CG90G3X50.0Y0I25.0J0；C→A圆弧插补实例用G91，R方式：G91G2X-50.0Y50.0R-50.0F100；A→BG91G2X25.0Y-25.0R25.0；B→CG91G3X50.0Y-25.0R25.0；C→A用G91，IJK方式：G91G2X-50.0Y50.0I-50.0J0F100；A→BG91G2X25.0Y-25.0I0J-25.0；B→CG91G3X50.0Y-25.0I25.0J0；C→A工件坐标系当工件装夹到机床的工作台上，其工件坐标系在机床坐标系中的位置就确定下来了。通过对刀，可以获取工件坐标系原点在机床坐标系的坐标，G54-G59是通过在机床设置中输入这个坐标值，而预先建立工件坐标系，可预置六个工件坐标系，在程序中用G54-G59选用它们。常用M指令M3：主轴正转M4：主轴反转可用S指定转速M2：程序结束M30：程序结束并返回M7：切削液开（雾状/吹气）M8：切削液开（大流量）M9：切削液关综合实例综合实例O0001；（FANUC）程序名N10G54G17G40G49G90；程序初始化N20M3S500；轴起动N30G0Z30.0M8；提...
