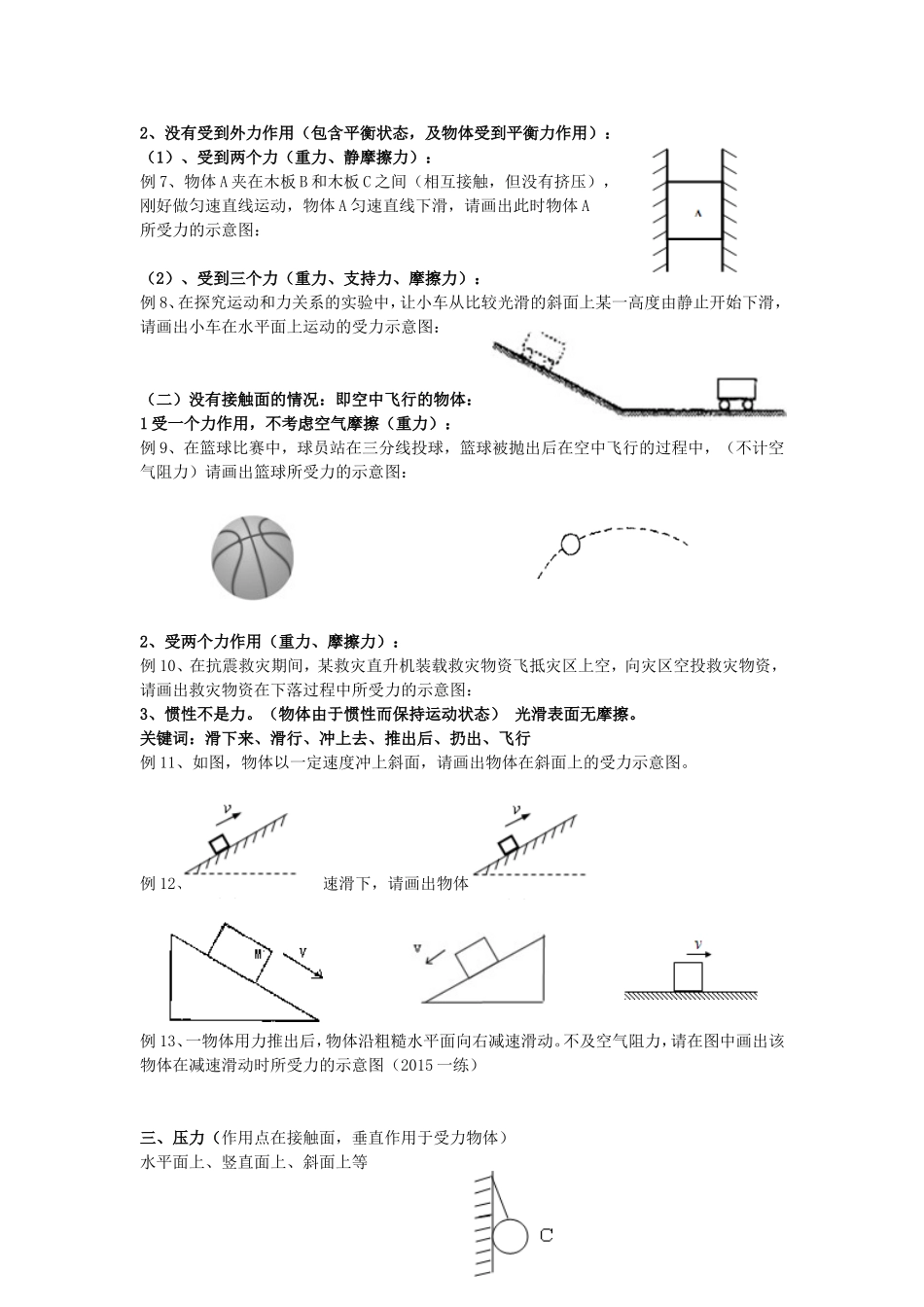

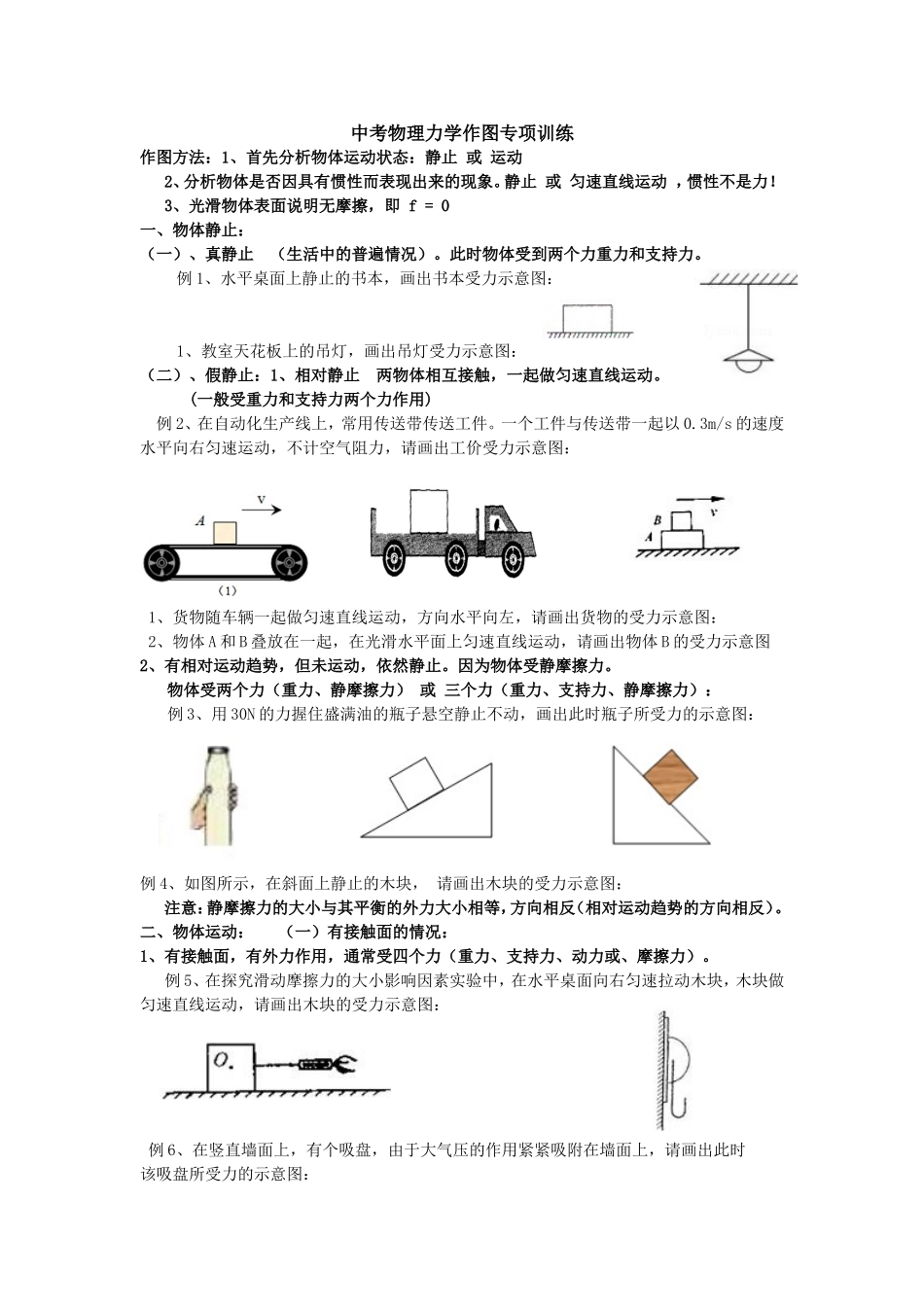

中考物理力学作图专项训练作图方法：1、首先分析物体运动状态：静止或运动2、分析物体是否因具有惯性而表现出来的现象。静止或匀速直线运动，惯性不是力！3、光滑物体表面说明无摩擦，即f=0一、物体静止：（一）、真静止（生活中的普遍情况）。此时物体受到两个力重力和支持力。例1、水平桌面上静止的书本，画出书本受力示意图：1、教室天花板上的吊灯，画出吊灯受力示意图：（二）、假静止：1、相对静止两物体相互接触，一起做匀速直线运动。(一般受重力和支持力两个力作用)例2、在自动化生产线上，常用传送带传送工件。一个工件与传送带一起以0.3m/s的速度水平向右匀速运动，不计空气阻力，请画出工价受力示意图：1、货物随车辆一起做匀速直线运动，方向水平向左，请画出货物的受力示意图：2、物体A和B叠放在一起，在光滑水平面上匀速直线运动，请画出物体B的受力示意图2、有相对运动趋势，但未运动，依然静止。因为物体受静摩擦力。物体受两个力（重力、静摩擦力）或三个力（重力、支持力、静摩擦力）：例3、用30N的力握住盛满油的瓶子悬空静止不动，画出此时瓶子所受力的示意图：例4、如图所示，在斜面上静止的木块，请画出木块的受力示意图：注意：静摩擦力的大小与其平衡的外力大小相等，方向相反（相对运动趋势的方向相反）。二、物体运动：（一）有接触面的情况：1、有接触面，有外力作用，通常受四个力（重力、支持力、动力或、摩擦力）。例5、在探究滑动摩擦力的大小影响因素实验中，在水平桌面向右匀速拉动木块，木块做匀速直线运动，请画出木块的受力示意图：例6、在竖直墙面上，有个吸盘，由于大气压的作用紧紧吸附在墙面上，请画出此时该吸盘所受力的示意图：2、没有受到外力作用（包含平衡状态，及物体受到平衡力作用）：（1）、受到两个力（重力、静摩擦力）：例7、物体A夹在木板B和木板C之间（相互接触，但没有挤压），刚好做匀速直线运动，物体A匀速直线下滑，请画出此时物体A所受力的示意图：（2）、受到三个力（重力、支持力、摩擦力）：例8、在探究运动和力关系的实验中，让小车从比较光滑的斜面上某一高度由静止开始下滑，请画出小车在水平面上运动的受力示意图：（二）没有接触面的情况：即空中飞行的物体：1受一个力作用，不考虑空气摩擦（重力）：例9、在篮球比赛中，球员站在三分线投球，篮球被抛出后在空中飞行的过程中，（不计空气阻力）请画出篮球所受力的示意图：2、受两个力作用（重力、摩擦力）：例10、在抗震救灾期间，某救灾直升机装载救灾物资飞抵灾区上空，向灾区空投救灾物资，请画出救灾物资在下落过程中所受力的示意图：3、惯性不是力。（物体由于惯性而保持运动状态）光滑表面无摩擦。关键词：滑下来、滑行、冲上去、推出后、扔出、飞行例11、如图，物体以一定速度冲上斜面，请画出物体在斜面上的受力示意图。例12、物体沿粗糙斜面匀速滑下，请画出物体受力示意图。例13、一物体用力推出后，物体沿粗糙水平面向右减速滑动。不及空气阻力，请在图中画出该物体在减速滑动时所受力的示意图（2015一练）三、压力（作用点在接触面，垂直作用于受力物体）水平面上、竖直面上、斜面上等画出图中杯子静止时对斜面的压力示意图四、浮力（竖直向上）1、.如图所示，一小球漂浮在水面上，用力的图示法画出小球受力的示意图。2、如图所示：请画出小球的受力示意图：3、如图，请画出气泡上浮时受到的浮力示意图：4、如图所示，请画出沉入水底的铁球所受的重力和浮力的示意图。5、如图所示，请画出石块下沉时所受重力和浮力的示意图。6、请画出潜水艇加速上浮时的受力示意图。五、杠杆作图（杠杆、滑轮的力臂作图）（1）、杠杆画力臂：画力臂方法：一找支点、二画线、三连距离、四、标签⑴找支点O；⑵画力的作用线（虚线）；⑶画力臂（虚线，过支点垂直力的作用线作垂线）；⑷标力臂（大括号）。1、画出下列杠杆的力臂：OF1l1l2F22、标出下图定滑轮这个杠杆的支点O，画出拉力F和钩码重G的示意图以及他们的力臂3、画出下图杠杆中的拉力F和重物G的示意图以及他们的力臂（2）最小动力F解决杠杆平衡时动力最小问题：此类问题中阻力×阻力臂为一定值，要使动力...
