钢结构防火保护新趋势(云南网)VIP专享VIP免费

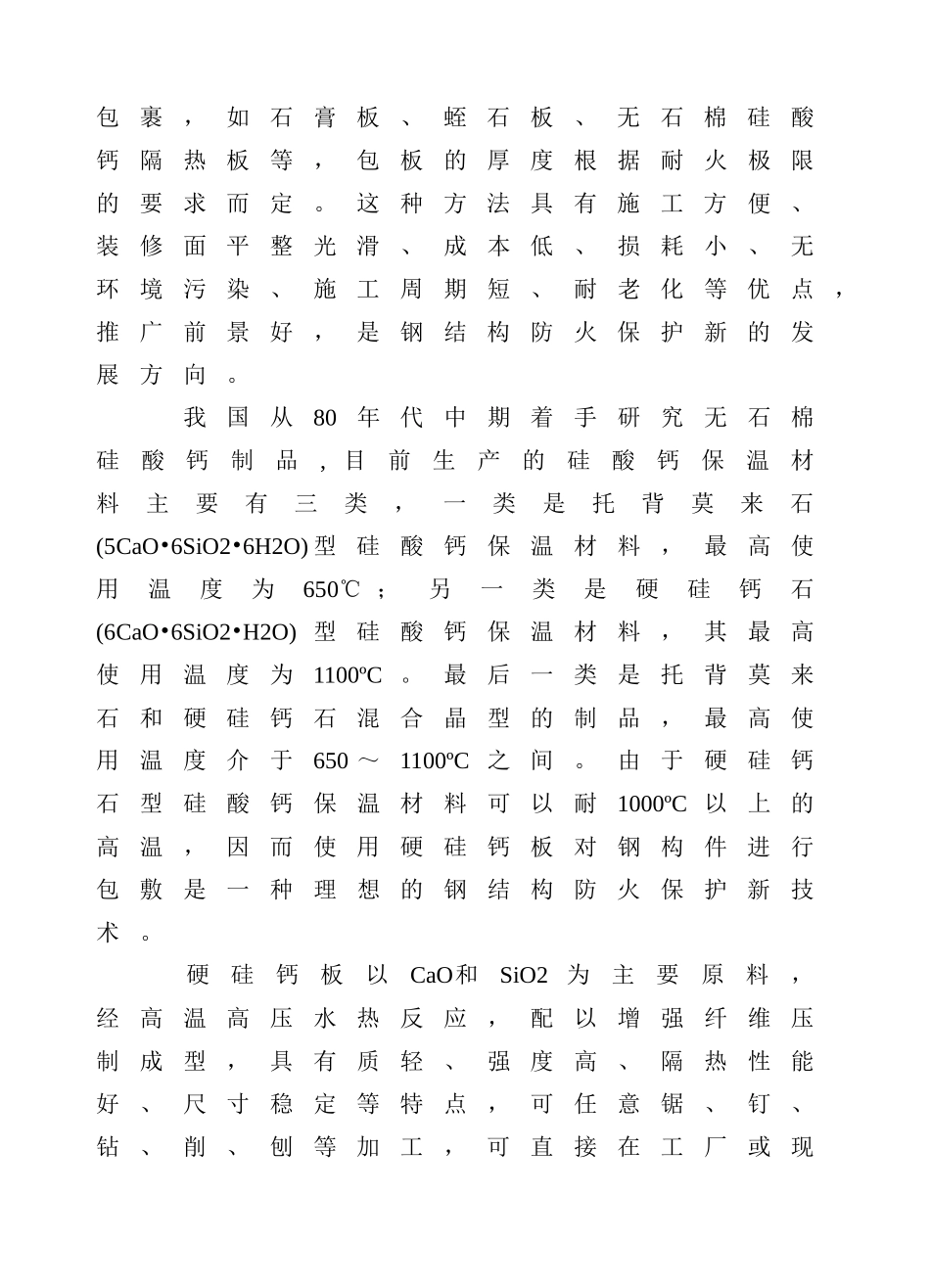

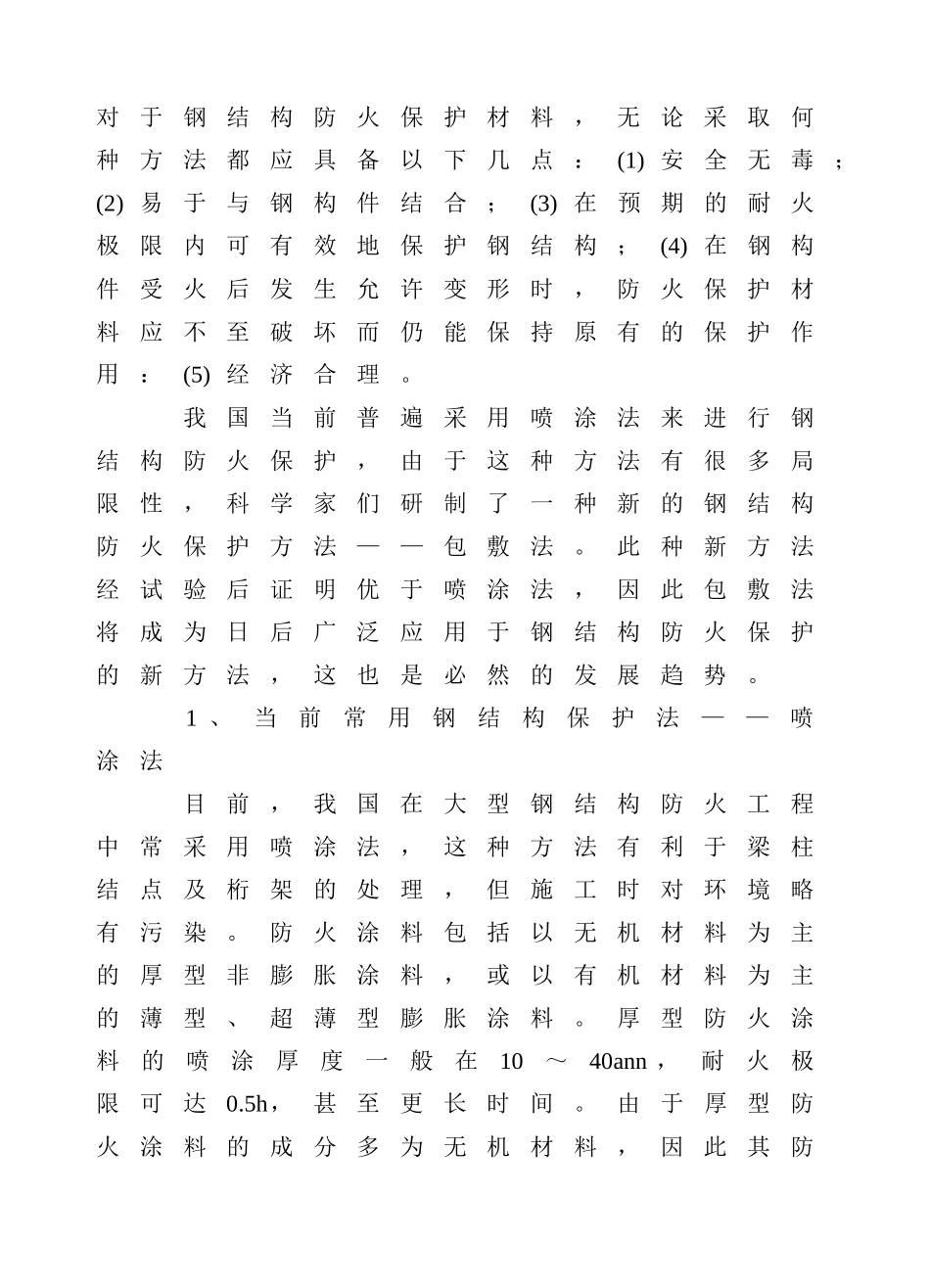

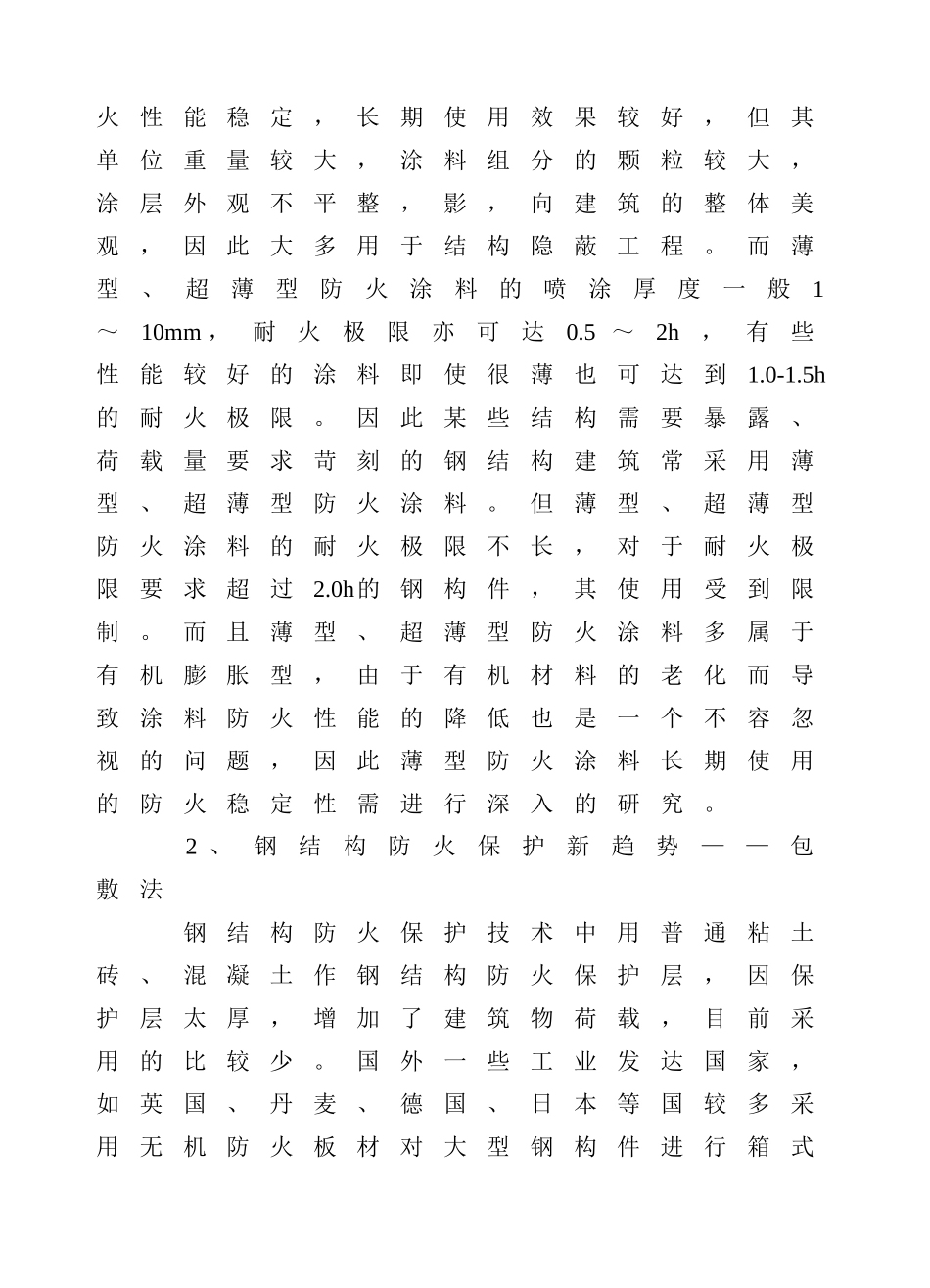

对于钢结构防火保护材料，无论采取何种方法都应具备以下几点：(1)安全无毒；(2)易于与钢构件结合；(3)在预期的耐火极限内可有效地保护钢结构；(4)在钢构件受火后发生允许变形时，防火保护材料应不至破坏而仍能保持原有的保护作用：(5)经济合理。我国当前普遍采用喷涂法来进行钢结构防火保护，由于这种方法有很多局限性，科学家们研制了一种新的钢结构防火保护方法——包敷法。此种新方法经试验后证明优于喷涂法，因此包敷法将成为日后广泛应用于钢结构防火保护的新方法，这也是必然的发展趋势。1、当前常用钢结构保护法——喷涂法目前，我国在大型钢结构防火工程中常采用喷涂法，这种方法有利于梁柱结点及桁架的处理，但施工时对环境略有污染。防火涂料包括以无机材料为主的厚型非膨胀涂料，或以有机材料为主的薄型、超薄型膨胀涂料。厚型防火涂料的喷涂厚度一般在10～40ann，耐火极限可达0.5h，甚至更长时间。由于厚型防火涂料的成分多为无机材料，因此其防火性能稳定，长期使用效果较好，但其单位重量较大，涂料组分的颗粒较大，涂层外观不平整，影，向建筑的整体美观，因此大多用于结构隐蔽工程。而薄型、超薄型防火涂料的喷涂厚度一般1～10mm，耐火极限亦可达0.5～2h，有些性能较好的涂料即使很薄也可达到1.0-1.5h的耐火极限。因此某些结构需要暴露、荷载量要求苛刻的钢结构建筑常采用薄型、超薄型防火涂料。但薄型、超薄型防火涂料的耐火极限不长，对于耐火极限要求超过2.0h的钢构件，其使用受到限制。而且薄型、超薄型防火涂料多属于有机膨胀型，由于有机材料的老化而导致涂料防火性能的降低也是一个不容忽视的问题，因此薄型防火涂料长期使用的防火稳定性需进行深入的研究。2、钢结构防火保护新趋势——包敷法钢结构防火保护技术中用普通粘土砖、混凝土作钢结构防火保护层，因保护层太厚，增加了建筑物荷载，目前采用的比较少。国外一些工业发达国家，如英国、丹麦、德国、日本等国较多采用无机防火板材对大型钢构件进行箱式包裹，如石膏板、蛭石板、无石棉硅酸钙隔热板等，包板的厚度根据耐火极限的要求而定。这种方法具有施工方便、装修面平整光滑、成本低、损耗小、无环境污染、施工周期短、耐老化等优点，推广前景好，是钢结构防火保护新的发展方向。我国从80年代中期着手研究无石棉硅酸钙制品,目前生产的硅酸钙保温材料主要有三类，一类是托背莫来石(5CaO•6SiO2•6H2O)型硅酸钙保温材料，最高使用温度为650℃；另一类是硬硅钙石(6CaO•6SiO2•H2O)型硅酸钙保温材料，其最高使用温度为1100ºC。最后一类是托背莫来石和硬硅钙石混合晶型的制品，最高使用温度介于650～1100ºC之间。由于硬硅钙石型硅酸钙保温材料可以耐1000ºC以上的高温，因而使用硬硅钙板对钢构件进行包敷是一种理想的钢结构防火保护新技术。硬硅钙板以CaO和SiO2为主要原料，经高温高压水热反应，配以增强纤维压制成型，具有质轻、强度高、隔热性能好、尺寸稳定等特点，可任意锯、钉、钻、削、刨等加工，可直接在工厂或现场锯裁，现场拼接组装，施工方便。该板材无毒，不含石棉，在高温或发生火灾时不产生有害气体。其主要成分为硬硅钙石，理化性能稳定，可长期使用，为半永久性材料，可确保耐火性能几十年基本不变，它的耐火性能是钢结构防火涂料所无法比拟的。用硬硅钙板保护钢结构具有施工方便、损耗少、效率高、不受季节和气候影响、无环境污染、施工费用低、耐久等优点，必将成为设计部门、施工单位和用户的首选方案之一，推广应用前景看好。
