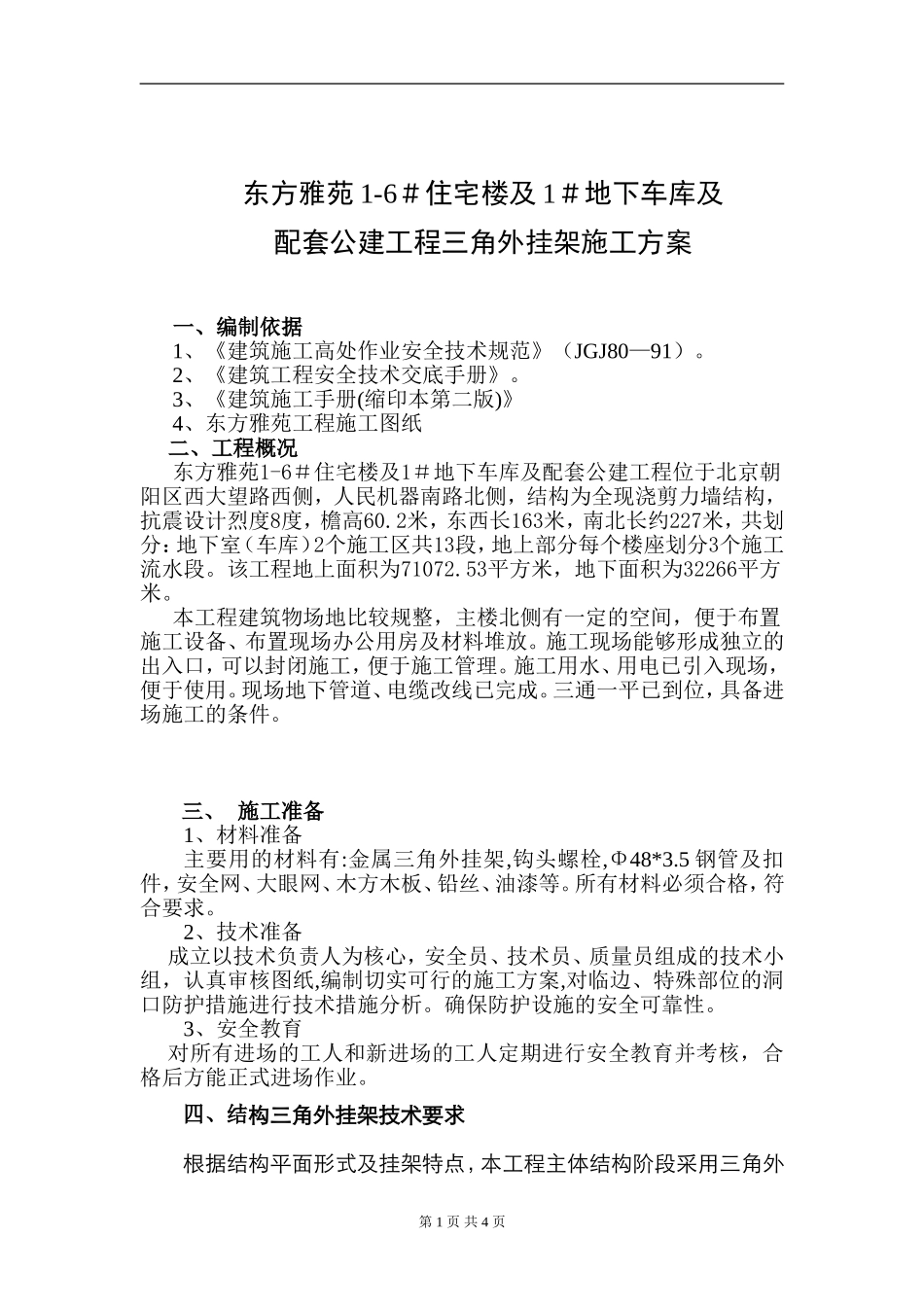

东方雅苑1-6＃住宅楼及1＃地下车库及配套公建工程三角外挂架施工方案一、编制依据1、《建筑施工高处作业安全技术规范》（JGJ80—91）。2、《建筑工程安全技术交底手册》。3、《建筑施工手册(缩印本第二版)》4、东方雅苑工程施工图纸二、工程概况东方雅苑1-6＃住宅楼及1＃地下车库及配套公建工程位于北京朝阳区西大望路西侧，人民机器南路北侧，结构为全现浇剪力墙结构，抗震设计烈度8度，檐高60.2米，东西长163米，南北长约227米，共划分：地下室（车库）2个施工区共13段，地上部分每个楼座划分3个施工流水段。该工程地上面积为71072.53平方米，地下面积为32266平方米。本工程建筑物场地比较规整，主楼北侧有一定的空间，便于布置施工设备、布置现场办公用房及材料堆放。施工现场能够形成独立的出入口，可以封闭施工，便于施工管理。施工用水、用电已引入现场，便于使用。现场地下管道、电缆改线已完成。三通一平已到位，具备进场施工的条件。三、施工准备1、材料准备主要用的材料有:金属三角外挂架,钩头螺栓,Φ48*3.5钢管及扣件，安全网、大眼网、木方木板、铅丝、油漆等。所有材料必须合格，符合要求。2、技术准备成立以技术负责人为核心，安全员、技术员、质量员组成的技术小组，认真审核图纸,编制切实可行的施工方案,对临边、特殊部位的洞口防护措施进行技术措施分析。确保防护设施的安全可靠性。3、安全教育对所有进场的工人和新进场的工人定期进行安全教育并考核，合格后方能正式进场作业。四、结构三角外挂架技术要求根据结构平面形式及挂架特点，本工程主体结构阶段采用三角外第1页共4页挂架，在外墙混凝土同条件试块达到7.5Mpa以上，利用下一层外墙螺栓孔挂金属三角平台架。施工时，由2-4个架子连结为一个整体，外围用钢管做围护，整体吊升。外挂架的使用操作流程如下：装入穿墙钩头螺栓→装好外墙螺母、垫片→挂上单个外挂架→用Ф48*3.5mm钢管每2-4个外挂架组成一个整体→搭设脚手板并固定，接高→安全检查→绑钢筋等施工作业→大模板就位→浇筑墙体砼及其它施工作业→拆模→装入上一层穿墙钩头螺栓→装好内外墙螺母、垫片→吊升外挂架→外挂架就位→安全检查。1、技术要求:(1)结构施工中，外墙大模板的支撑体系是外挂式组合承重平台架，既做承重支架，又做围护支架。单排围护架高7m，上部超过作业层顶板1.3m,围护架即可作为外墙和顶板施工的外防护，又可在架子提升后进行下一层外墙面的修理，围护架外用密目安全网封严。外阳台处的施工防护采用单排围护栏杆，共4层高，从楼层挑出，待底层拆模后逐层拆除防护。（详附图）(2)墙体外挂架安装在下层施工砼墙体的最上一排穿墙螺栓孔的位置，外挂架间距同穿墙螺栓横向的间距，不可随意减少，最大间距不大于1.2米，否则应预埋套管，外挂架应全楼满配按流水段提升。(3)外挂架用φ28专用钩头螺栓挂钩固定，螺栓应配100×100×10第2页共4页垫片及双螺母拧紧。(4)结构外挂架子的支搭材料为结构用脚手架，立杆间距1.5m，顺水1.2m，排木间距1m，操作面用5cm厚脚手板铺严并与排木绑扎牢固，操作面外侧设两道护身栏和一道挡脚板。(5)架子杆件连接必须使用合格的马钢构件，不得使用其它材料绑扎。(6)架子不得绑为一体，须分块绑扎，便于吊装，待提升就位后再将2～4榀架子连为一体,长度不得大于6m,架子分块长度与大模板的长度相一致，每块架子的大小面均需打十字戗，大面的十字斜戗与水平面夹角为60°。(7)架子与建筑物的窗口部分须用脚手管与结构锁牢，并在立面满封密目安全网，安全网下口兜过脚手板下方后封严。(8)外挂架之间，安全员必须检查吊钩部分的焊缝安全情况和上一层的穿墙钩头螺栓及内外墙螺母是否已安装正确，在确认无误后，方可吊升。(9)外挂架就位前,必须认真检查外挂架钩栓周围的混凝土墙体是否坚硬牢固,且墙体混凝土强度必须达到7.5Mpa(以同条件试块为准)后,外挂架方可安装.(10)外挂架平台起吊前必须把平台上的各种物料清理干净,必须系好吊车吊钩,吊点必须合适,连接牢固.吊装前松动钩头螺栓、螺母,并认真检查是否全部松动,确认后方可起吊,架子提升时，必须用保险绳，保险绳兜底使用，操作人员必须带安全带,起吊时平台上...
