PENTIUM系列微型计算机简介VIP免费

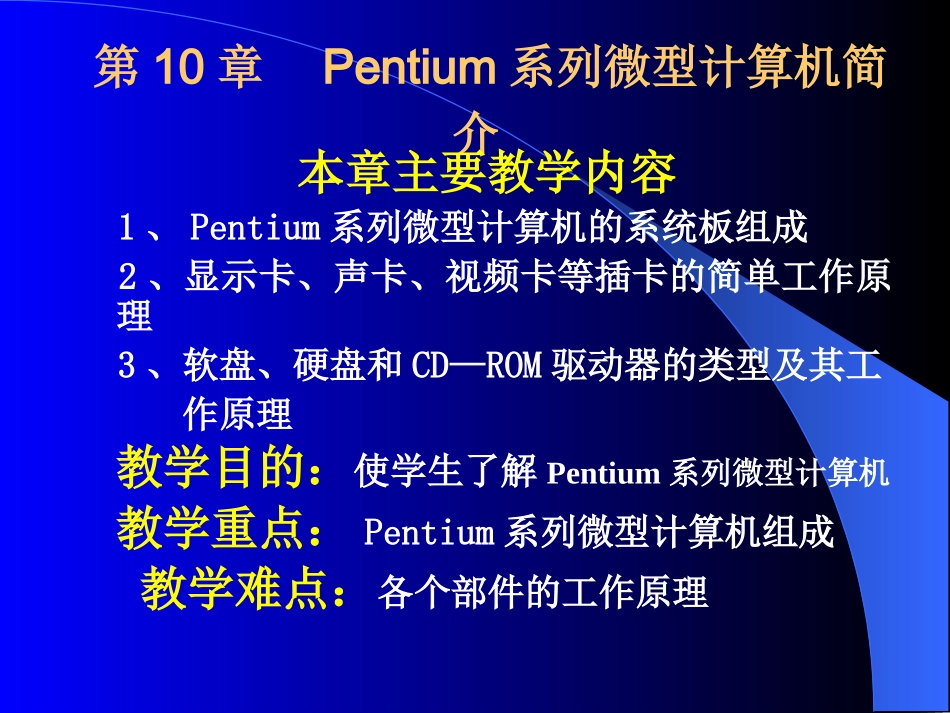

PENTIUM系列微型计算机简介_第1页
1/23

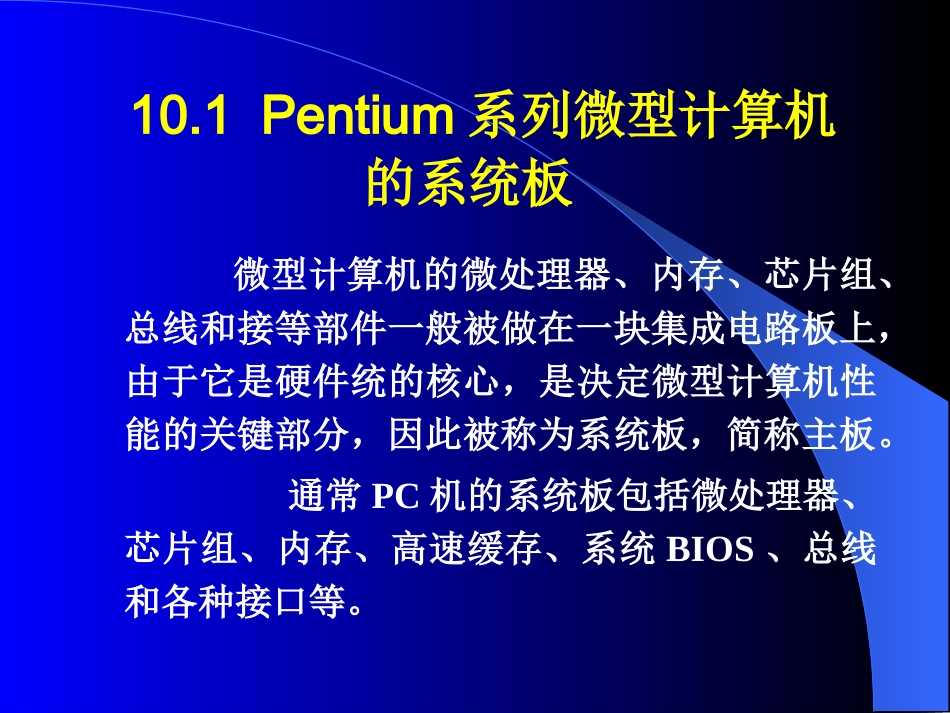

PENTIUM系列微型计算机简介_第2页
2/23

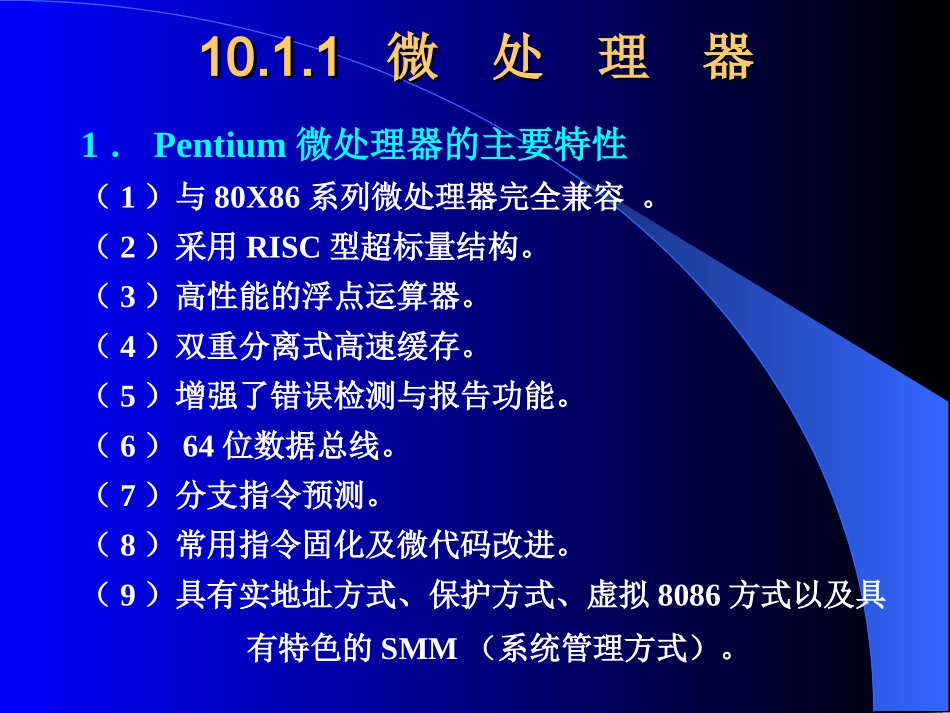

PENTIUM系列微型计算机简介_第3页
3/23
第10章Pentium系列微型计算机简介本章主要教学内容1、Pentium系列微型计算机的系统板组成2、显示卡、声卡、视频卡等插卡的简单工作原理3、软盘、硬盘和CD—ROM驱动器的类型及其工作原理教学目的:使学生了解Pentium系列微型计算机教学重点:Pentium系列微型计算机组成教学难点:各个部件的工作原理10.1Pentium系列微型计算机的系统板微型计算机的微处理器、内存、芯片组、总线和接等部件一般被做在一块集成电路板上,由于它是硬件统的核心,是决定微型计算机性能的关键部分,因此被称为系统板,简称主板。通常PC机的系统板包括微处理器、芯片组、内存、高速缓存、系统BIOS、总线和各种接口等。10.1.110.1.1微处理器微处理器1.Pentium微处理器的主要特性(1)与80X86系列微处理器完全兼容。(2)采用RISC型超标量结构。(3)高性能的浮点运算器。(4)双重分离式高速缓存。(5)增强了错误检测与报告功能。(6)64位数据总线。(7)分支指令预测。(8)常用指令固化及微代码改进。(9)具有实地址方式、保护方式、虚拟8086方式以及具有特色的SMM(系统管理方式)。2.Pentium微处理器的内部结构分支目标缓冲器控制部件地址通用器(U流水)地址通用器(V流水)整数寄存器组ALU(U流水)ALU(V流水)桶形移位器数据高速缓存(8KB)TLB控制ROM预取缓冲器指令译码器分支检验与目标地址分页部件预取地址指令高速缓存(8KB)TLB浮点部件控制寄存器组加法除法乘法64位数据总线6432位地址总线323232328080总线部件64位数据总线32位地址总线控制总线2563.Pentium微处理器对寄存器的扩充对EFLAGS寄存器和控制寄存器进行了扩充。4.PentiumPro微处理器5.MMX及MMXPentium微处理器6.PentiumⅡ微处理器7.PentiumⅢ微处理器8.新一代64位微处理器Merced10.1.210.1.2内存与高速缓存内存与高速缓存1.内存内存的大小直接影响系统执行应用软件的能力和速度。目前内存常采用动态随机存储器DRAM。按工作方式分有快速页方式(FPM)、扩展数据输出(EDO)、突发式EDO(BEDO)、同步DRAM(SDRAM)和错误校验与纠正(ECC)等类型。2.高速缓存Cache高速缓存是一种存储空间较小而存取速度却很高的存储器,位于CPU和主存之间,用来存放CPU频繁使用的指令和数据。由于使用高速缓存后可以减少存储器的访问时间,所以对提高整个处理机的性能非常有益。目前常用的高速缓存有三种:异步SRAM;同步SRAM或称突发式SRAM;流水线突发式SRAM。10.1.310.1.3芯片组芯片组芯片组是指微处理器的外围芯片,直接反映系统的支持能力。它负责控制总线的输入/输出,内存的输入/输出和硬盘控制器,还负责处理中断请求和直接存储器访问(DMA)。系统板要完成对整个计算机系统的管理、控制和协调,支持各种CPU、功能卡和各总线接口的正常运行,其关键就在于系统逻辑控制、管理芯片组上。10.1.410.1.4总线总线总线是系统中各部件信息交换的公共通道。1.内存总线:是CPU与内存之间交换信息的通路。2.系统总线:是组成微机系统所用的总线。常用的系统总线有ISA和EISA两种。3.局部总线:是专门提供给高速I/O设备的总线。现在有3种局部总线:①VESA局部总线;②PCI局部总线;③AGP总线。10.1.510.1.5外设总线与输入外设总线与输入//输出接输出接口口外设总线是用来连接外部设备的总线。在微机系统中应用较早的外设总线有IDE、EIDE、SCSI接口等。虽然它们在名称上是接口,但都属于总线范畴,因为它们都是连接设备的公共通路,都是可以同时连接几个设备。10.1.610.1.6主板结构主板结构10.2显示卡、声卡和视频卡10.2.110.2.1显示卡显示卡显示卡又称显示适配器,用于控制文字或图形的显示。早期的VGA显示卡只起到CPU与显示器之间的接口作用,而现代微机的显示卡还起到处理图形数据、加速图形显示等作用。图形显示的核心部分是图形加速芯片,在其中固化一定数量的常用基本图形程序模块。现代新型的显示卡大多采用了三维图形芯片和AGP接口现代显示接口电路中的新技术有:(1)多芯片集成。(2)增加数据通道。(3)显存带宽改进技术。(4)多显示器支持。10.2.210.2.2声卡声卡声卡用于声音信号的采集、合成和播放。在声卡中需要将输入的...
