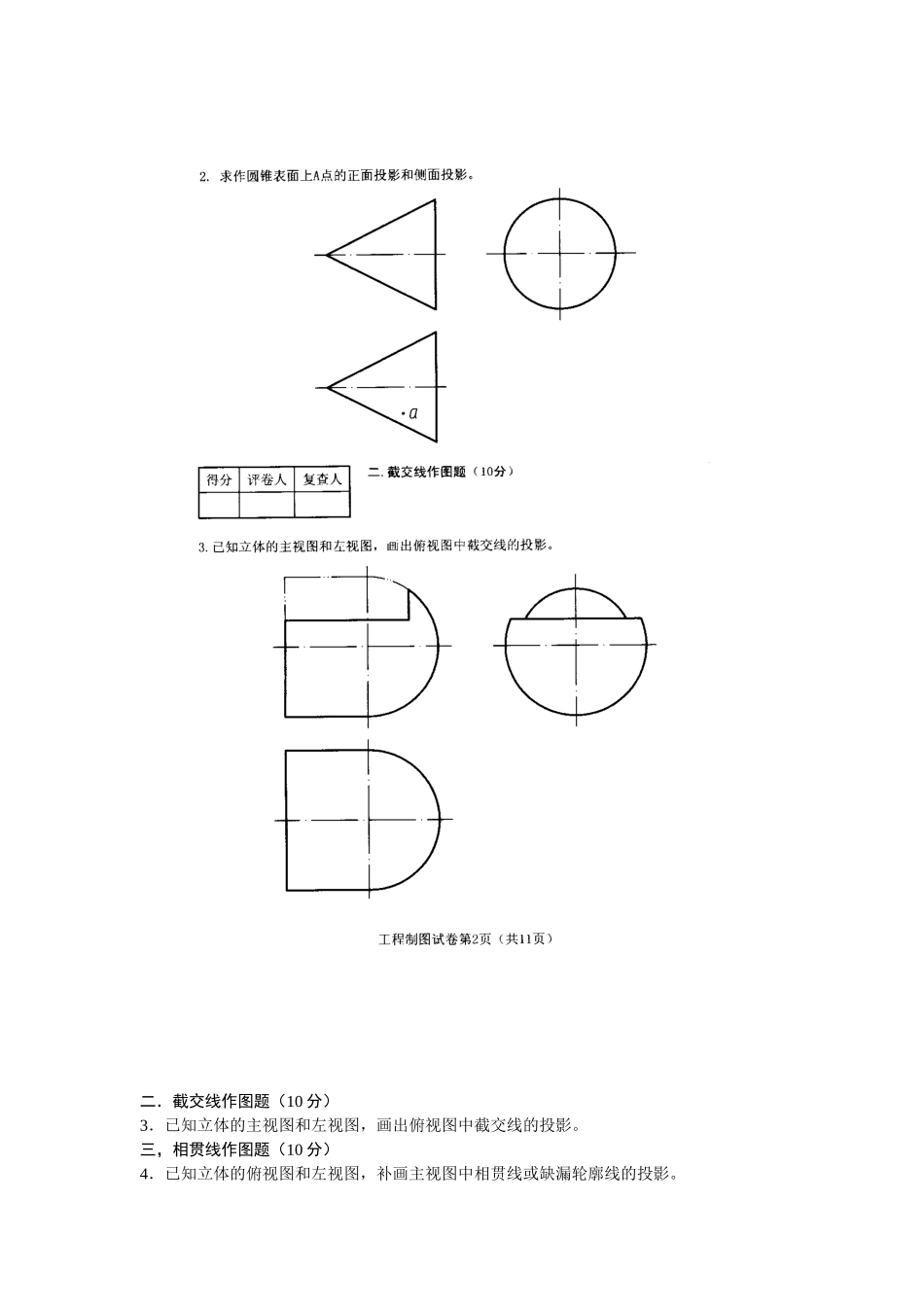

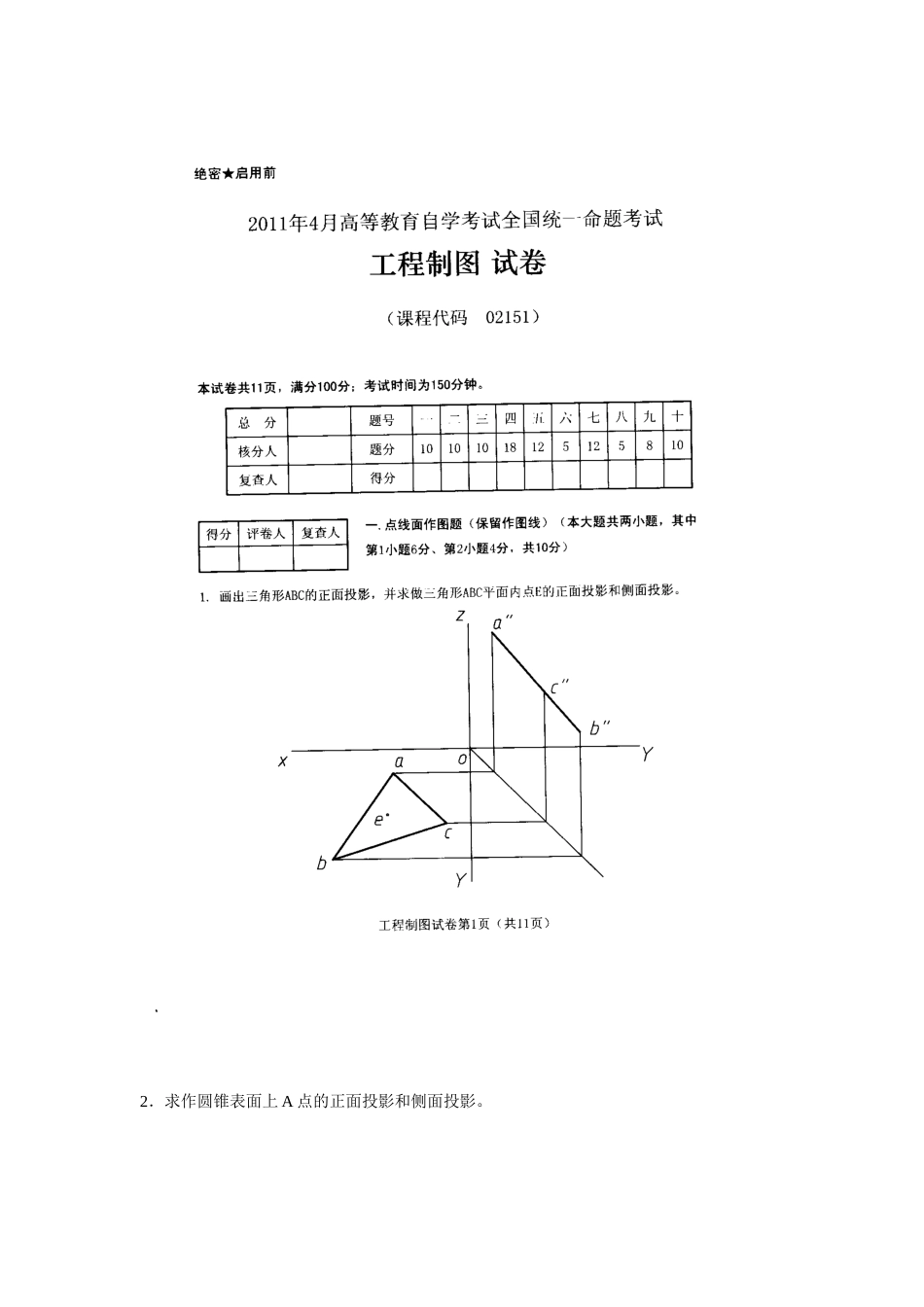

全国2011年4月高等教育自学考试工程制图试题一．点线面作图题（保留作图线）（本大题共两小题，其中第1小题6分、第2小题4分，其10分）1．画出三角形ABC的正面投影，并求做三角形ABC平面内点E的正面投影和侧面投影。2．求作圆锥表面上A点的正面投影和侧面投影。二．截交线作图题（10分）3．已知立体的主视图和左视图，画出俯视图中截交线的投影。三，相贯线作图题（10分）4．已知立体的俯视图和左视图，补画主视图中相贯线或缺漏轮廓线的投影。四．组合体作图题（本大题共两小题，其中第5小题6分，第6小题12分，共18分）5．已知立体的主视图和左视图，画全俯视图。6．己知立体的主视图和左视图，求俯视图（虚线不能省略）。五．组合体尺寸标注题（12分）7．标注组合体的尺寸，尺寸数值按1:1在图中量取后取整数。六．轴测图作图题（5分）8．根据给定的三视图，画全立体的正等轴测图。
