电子线路期中试卷2010班02年4月VIP免费

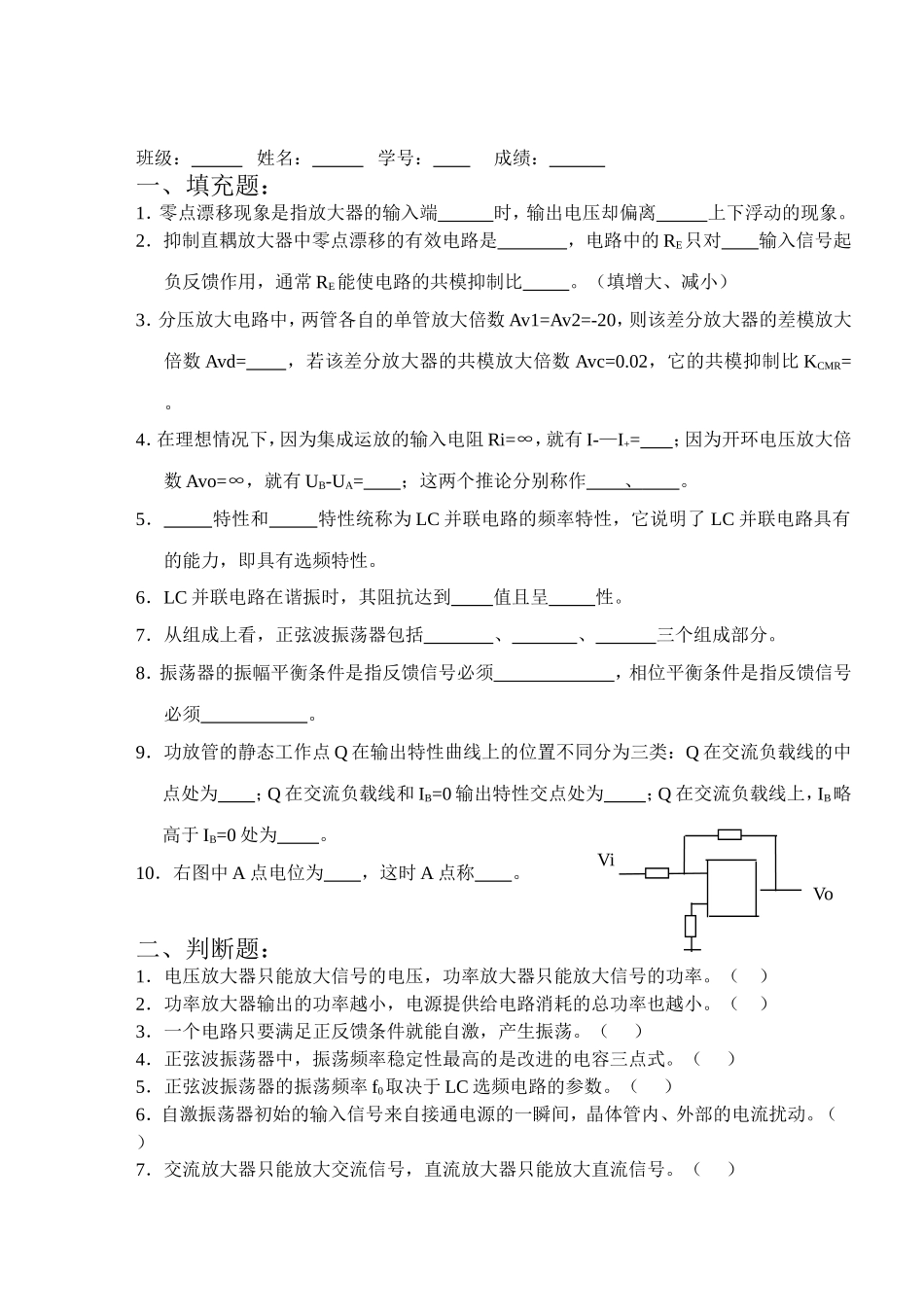

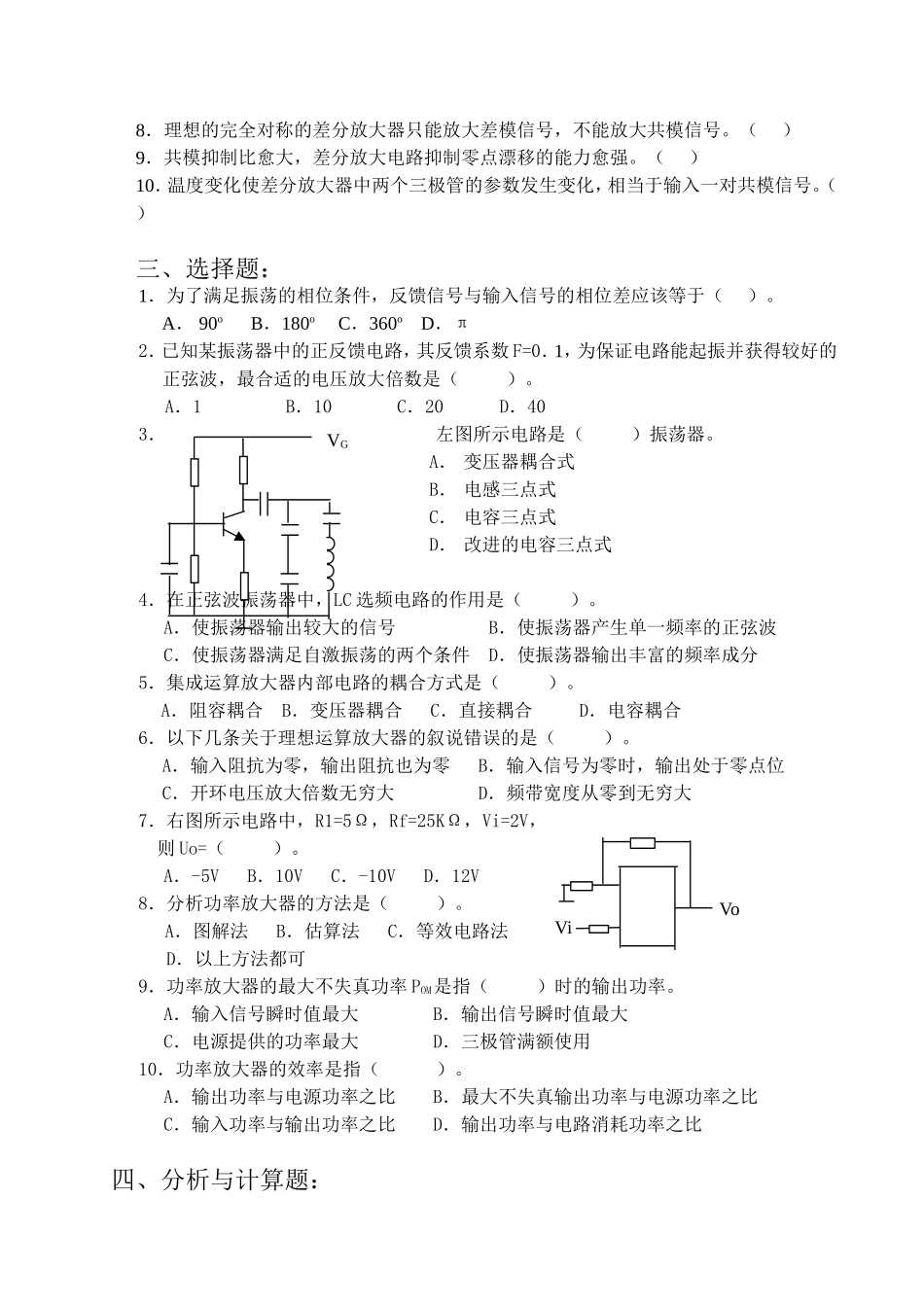

班级：姓名：学号：成绩：一、填充题：1．零点漂移现象是指放大器的输入端时，输出电压却偏离上下浮动的现象。2．抑制直耦放大器中零点漂移的有效电路是，电路中的RE只对输入信号起负反馈作用，通常RE能使电路的共模抑制比。（填增大、减小）3．分压放大电路中，两管各自的单管放大倍数Av1=Av2=-20，则该差分放大器的差模放大倍数Avd=，若该差分放大器的共模放大倍数Avc=0.02，它的共模抑制比KCMR=。4．在理想情况下，因为集成运放的输入电阻Ri=∞，就有I-—I+=；因为开环电压放大倍数Avo=∞，就有UB-UA=；这两个推论分别称作、。5．特性和特性统称为LC并联电路的频率特性，它说明了LC并联电路具有的能力，即具有选频特性。6．LC并联电路在谐振时，其阻抗达到值且呈性。7．从组成上看，正弦波振荡器包括、、三个组成部分。8．振荡器的振幅平衡条件是指反馈信号必须，相位平衡条件是指反馈信号必须。9．功放管的静态工作点Q在输出特性曲线上的位置不同分为三类：Q在交流负载线的中点处为；Q在交流负载线和IB=0输出特性交点处为；Q在交流负载线上，IB略高于IB=0处为。10．右图中A点电位为，这时A点称。二、判断题：1．电压放大器只能放大信号的电压，功率放大器只能放大信号的功率。（）2．功率放大器输出的功率越小，电源提供给电路消耗的总功率也越小。（）3．一个电路只要满足正反馈条件就能自激，产生振荡。（）4．正弦波振荡器中，振荡频率稳定性最高的是改进的电容三点式。（）5．正弦波振荡器的振荡频率f0取决于LC选频电路的参数。（）6．自激振荡器初始的输入信号来自接通电源的一瞬间，晶体管内、外部的电流扰动。（）7．交流放大器只能放大交流信号，直流放大器只能放大直流信号。（）ViVo8．理想的完全对称的差分放大器只能放大差模信号，不能放大共模信号。（）9．共模抑制比愈大，差分放大电路抑制零点漂移的能力愈强。（）10．温度变化使差分放大器中两个三极管的参数发生变化，相当于输入一对共模信号。（）三、选择题：1．为了满足振荡的相位条件，反馈信号与输入信号的相位差应该等于（）。A．90oB．180oC．360oD．π2．已知某振荡器中的正反馈电路，其反馈系数F=0．1，为保证电路能起振并获得较好的正弦波，最合适的电压放大倍数是（）。A．1B．10C．20D．403．左图所示电路是（）振荡器。A．变压器耦合式B．电感三点式C．电容三点式D．改进的电容三点式4．在正弦波振荡器中，LC选频电路的作用是（）。A．使振荡器输出较大的信号B．使振荡器产生单一频率的正弦波C．使振荡器满足自激振荡的两个条件D．使振荡器输出丰富的频率成分5．集成运算放大器内部电路的耦合方式是（）。A．阻容耦合B．变压器耦合C．直接耦合D．电容耦合6．以下几条关于理想运算放大器的叙说错误的是（）。A．输入阻抗为零，输出阻抗也为零B．输入信号为零时，输出处于零点位C．开环电压放大倍数无穷大D．频带宽度从零到无穷大7．右图所示电路中，R1=5Ω，Rf=25KΩ，Vi=2V，则Uo=（）。A．-5VB．10VC．-10VD．12V8．分析功率放大器的方法是（）。A．图解法B．估算法C．等效电路法D．以上方法都可9．功率放大器的最大不失真功率POM是指（）时的输出功率。A．输入信号瞬时值最大B．输出信号瞬时值最大C．电源提供的功率最大D．三极管满额使用10．功率放大器的效率是指（）。A．输出功率与电源功率之比B．最大不失真输出功率与电源功率之比C．输入功率与输出功率之比D．输出功率与电路消耗功率之比四、分析与计算题：VGViVo1.画出反相输入比例运算电路并推导出求闭环电压放大倍数关系式。2.画出输出电压与输入电压符合下列关系的运放电路图：⑴Uo=-Ui⑵Uo=Ui1．分析下列电路能否产生自激振荡，并简述其理由：VGVG2．如图功放管集电极的理想交流负载等效电阻RL’=128Ω，实际负载为8Ω，求输出变压器初次级匝数比n。
