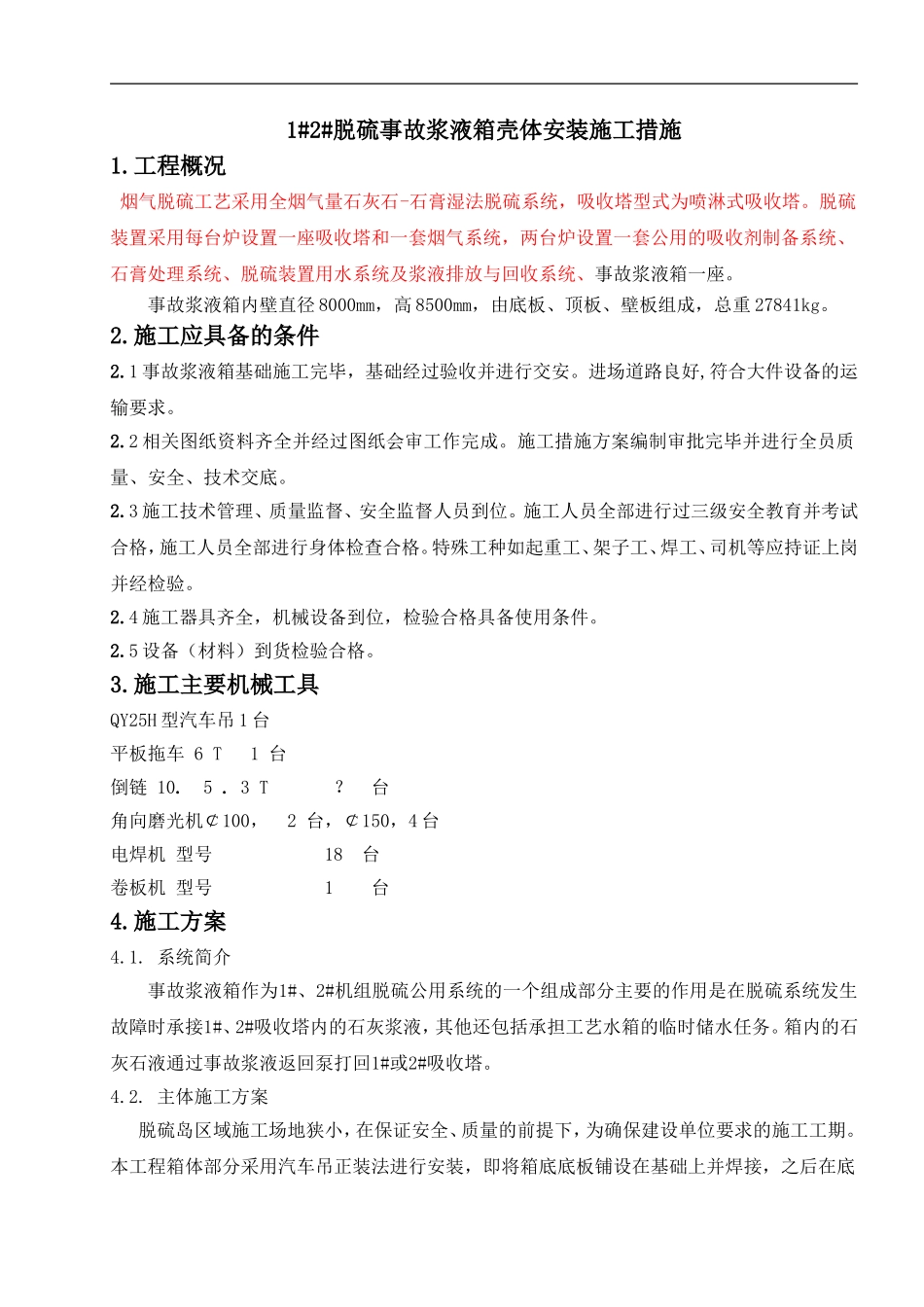

1#2#脱硫事故浆液箱壳体安装施工措施1.工程概况烟气脱硫工艺采用全烟气量石灰石-石膏湿法脱硫系统，吸收塔型式为喷淋式吸收塔。脱硫装置采用每台炉设置一座吸收塔和一套烟气系统，两台炉设置一套公用的吸收剂制备系统、石膏处理系统、脱硫装置用水系统及浆液排放与回收系统、事故浆液箱一座。事故浆液箱内壁直径8000mm，高8500mm，由底板、顶板、壁板组成，总重27841kg。2.施工应具备的条件2.1事故浆液箱基础施工完毕，基础经过验收并进行交安。进场道路良好,符合大件设备的运输要求。2.2相关图纸资料齐全并经过图纸会审工作完成。施工措施方案编制审批完毕并进行全员质量、安全、技术交底。2.3施工技术管理、质量监督、安全监督人员到位。施工人员全部进行过三级安全教育并考试合格，施工人员全部进行身体检查合格。特殊工种如起重工、架子工、焊工、司机等应持证上岗并经检验。2.4施工器具齐全，机械设备到位，检验合格具备使用条件。2.5设备（材料）到货检验合格。3.施工主要机械工具QY25H型汽车吊1台平板拖车6T1台倒链10.5.3T？台角向磨光机￠100，2台，￠150，4台电焊机型号18台卷板机型号1台4.施工方案4.1.系统简介事故浆液箱作为1#、2#机组脱硫公用系统的一个组成部分主要的作用是在脱硫系统发生故障时承接1#、2#吸收塔内的石灰浆液，其他还包括承担工艺水箱的临时储水任务。箱内的石灰石液通过事故浆液返回泵打回1#或2#吸收塔。4.2.主体施工方案脱硫岛区域施工场地狭小，在保证安全、质量的前提下，为确保建设单位要求的施工工期。本工程箱体部分采用汽车吊正装法进行安装，即将箱底底板铺设在基础上并焊接，之后在底板上放出箱体壁基准线，依据塔壁基准线组装箱体最下部第一带壁板并焊接，随后安装第一带壁板下部加强角钢并完成焊接工作,然后按图纸找正并完成焊接检验工作，最后按同样方法依次吊装，直至塔体全部组装完毕，壁板安装过程中应同步完成塔体加强筋、箱体壁检修人孔、接管安装。安装流程图：原材料验收→下料预制↓基础验收→支撑角钢、底板环板安装→底板安装→第一圈壁板安装焊接→第二圈及以下壁板组焊→充水试验→移交防腐4.3.事故浆液箱正装法施工4.3.1基础验收基础按规范要求对基础进行验收，基础的表面尺寸，标高，平整度，外观应符合下列规定：基础中心标高允许偏差为±20mm；基础所有测点中最高与最低点的高度偏差≤2.5mm/m，最高点和最低点标高差最大不超＜15mm基础上垫铁上平面的高差为±2mm；混凝土基础外观无明显的凹凸和裂纹。4.3.2部件预制1.预制前制作好样板，并应在样板上标明样板的正反面及所代表的构件的名称、部位、规格。放样工由熟练的技术工人担任。2.下料前根据到场的钢材尺寸绘制排板图。3.所有钢板均采用半自动火焰切割，坡口加工后表面应平滑，不得有夹渣、分层、裂纹等缺陷。火焰切割时对于坡口表面的熔渣和硬化层应磨除。坡口型式和尺寸按施工图要求执行。4.预制构件的存放、运输应采用防变形措施，顶板、壁板加工成型后应放置在专用胎具上，运输时应连同胎具架一起装卸。5.箱内所有焊缝均按图纸要求打磨。6.在壁板、底板、顶板上应用油漆醒目标识以下内容：材质、组装位置、组装线、实际尺寸、吊装点。4.3.3底板预制底板为对接焊缝，预制时要按照图纸排版尺寸，长度允差-2mm，宽度允差-2mm，火焰切割时要求两端必须同步切割。1.壁板预制要求壁板下料、切割应按排版图进行，下料切割前，应做好标记移植和尺寸检查记录，并按施工图核对无误，筒体展开尺寸必须按成型封头实际尺寸确定。滚圆前必须核对板材的规格尺寸，滚圆时注意坡口的方向，滚制成形检查合格后，进行壁板编号。为防止运输过程中发生曲率变化，还须按事故箱壁板的曲率制作运输胎具。2顶板预制要求(控制顶板减少焊接变形的方法)3顶板预制前应先绘制排板图。根据图纸尺寸在钢板上放1：1大样和每块扇形板的大样图，确定每块扇形板的尺寸，根据大样图的尺寸，进行顶板预制。4单块顶板应根据排板图先进行本身的拼接，拼接采用对接。对接时应在组装平台上拼装成形采用双面焊，焊后应平整。内焊缝磨平。5横向焊接，预先焊接弧形板，确保相同的弧度，焊接时采用小电流，采...
