4.2.23加气混凝土砌块墙砌筑作业指导书VIP免费

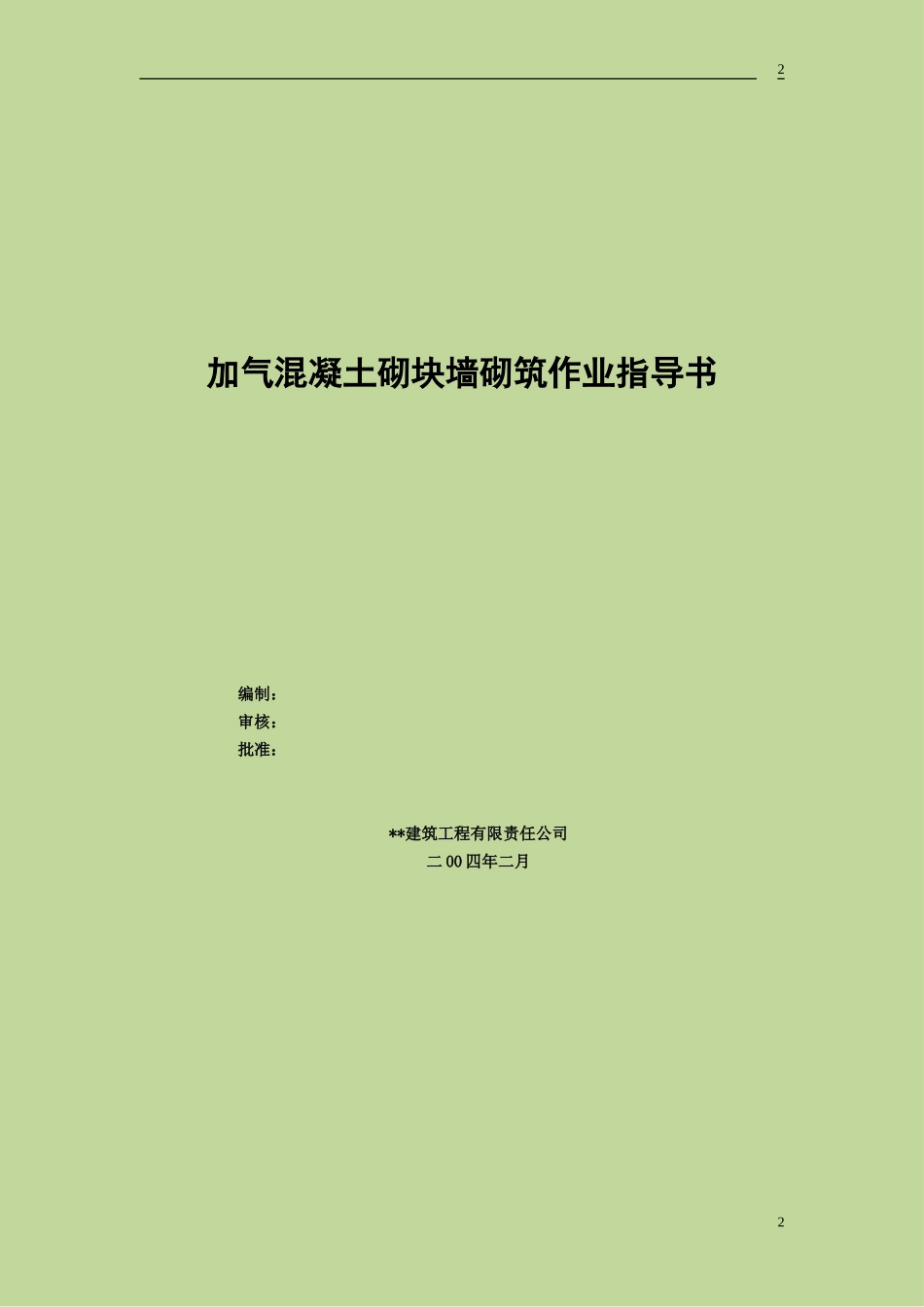

加气混凝土砌块墙砌筑作业指导书加气混凝土砌块墙砌筑作业指导书编制：审核：批准：**建筑工程有限责任公司二00四年二月22一、适用范围本作业指导书适用于本公司承建的工业与民用建筑围护墙、填充墙、隔墙采用加气混凝土砌块墙砌筑工程。二、材料要求.1．加气混凝土块一般规格为600mm×200mm、600mm×250（240）mm、600mm×300（长×高）mm，宽度模数制为25mm和60mm进位的加气混凝土块，分MU7.5、MU5、MU3.5、MU2.5、MU1五个强度等级，干容重（干密度）为800～300kg／m3。2．水泥用32.5号普通硅酸盐水泥或矿渣硅酸盐水泥，新鲜无结块。3．砂用中砂，含泥量不超过5％，使用前过5mm孔径的筛。4．胶粘剂108胶。5．其它混凝土块、木砖、φ6mm钢筋、锚固铁板（75mm×50mm×2mm），铁扒钉等。三、主要机具设备1．对进场的砌块型号、规格、数量和堆放位置、次序等已进行检查、验收，能满足施工要求。砌块应按不同规格和强度等级整齐堆放。堆垛上应设标志。堆放场应平整，并做好排水。2．所需机具设备已准备就绪，并已安装就位。3．根据施工图要求制定施工方案，绘好砌块排列图，选定砌块吊装路线、吊装次序和组砌方法。4．砌块基层已经清扫干净，并在基层上弹出纵横墙轴线、边线、门窗洞口位置线及其他尺寸线。如使用中型空心砌块时，在基层上画好第一层砌块分块线。5．立好皮数杆，复核基层标高。根据砌块尺寸和灰缝厚度计算皮数和排数，以保证砌体尺寸符合设计要求。6．砌块表面的污物、泥土及孔洞底部的毛边均清除干净。四、作业条件1．砌筑前，墙基层应经验收合格；砌筑加气混凝土墙部位的楼地面、灰渣杂物及高出部分应清除干净。2．在结构墙、柱上弹好+500mm标高水平线、加气混凝土墙立边线、门口位置线。3．做好地面垫层；在砌块墙底部，砌好踢脚板高度的粘土砖或多孔砖墙或浇混凝土基础带。4．砌筑前2d，应将加气混凝土砌块及与原结构相接处，洒水湿润，以保证砌体良好粘结。5．按砌块每皮高度制作皮数杆，并竖立于墙的两端，在两相对皮数杆之间拉准线。五、施工操作工艺1．砌筑前，按墙段实量尺寸和砌块规格尺寸进行排列摆块，不足整块的可锯截成需要尺寸，但不得小于砌块长度的1/3。最下一层如灰缝厚大于20mm时，应用细石混凝土33找平铺砌，应用不低于M2.5混合砂浆，采取满铺满挤法砌筑，上下皮错缝砌结，转角处相互咬砌搭接，每隔二皮砌块钉扒钉一个，梅花形设置。砌块墙的丁字交接处，应使横墙砌块隔皮露头。2．灰缝应横平竖直，砂浆饱满。水平灰缝厚度不得大于15mm。竖向灰缝宜用内外临时夹板夹住后灌缝，其宽度不得大于20mm。3．砌到接近上层梁、板底部时，应至少间隔3d，应用普通粘土砖斜砌挤紧，砖的倾斜度约为45~60°左右，砂浆应饱满密实。4．墙体洞口上部应放置2φ6mm钢筋，伸过洞口每边长度不小于500mm。5．砌块墙与承重墙或柱交接处，应在承重墙或柱内预埋拉结筋，每不大于500mm高设一道2φ6mm钢筋，伸入砌块墙水平灰缝内不小于1000mm。当墙高大于4m时，加设一水平混凝土带。6．砌块与门口的联结：当采用后塞口时，将预制好埋有木砖或铁件的混凝土块，按洞口高度2m以内每边砌筑三块，洞口高度大于2m时，每边砌筑四块，安装门框时用手电钻在边框预先钻出钉孔，然后用钉子将木框与混凝土内预埋木砖钉牢；当采用先立口时，在砌块和门框外侧均涂抹粘结砂浆5mm厚挤压密实。同时校正墙面的垂直度、平整度和位置。然后再在每侧均匀钉三个长钉，与加气混凝土固定。7．砌块与楼板或梁底的联结，一般在楼板或梁底每1.5m预留2φ6mm拉结筋插入墙内；也可用射钉、钢钉将钢丝网带固定于砌块与梁、柱之间。8．加气混凝土砌块墙每天砌筑高度不宜超过1.8m。9．砌块砌筑时产品龄期应超过28d，墙底部200mm高应用粘土砖砌筑或现浇砼坎台。六、质量标准（－）主控项目砖、砌块和砌筑砂浆的强度要求应符合设计要求。检验方法：检查砖或砌块的产品合格证书、产品性能检测报告和砂浆试块报告。（二）一般项目1．填充墙砌体一般尺寸的允许偏差应符合表1的规定。抽检数量：（1）对表中1、2项，在检验批的标准间中随机抽查10%，但不应少3间；大面积房间和楼道按两个轴线或每10延长米按一标准间计...
