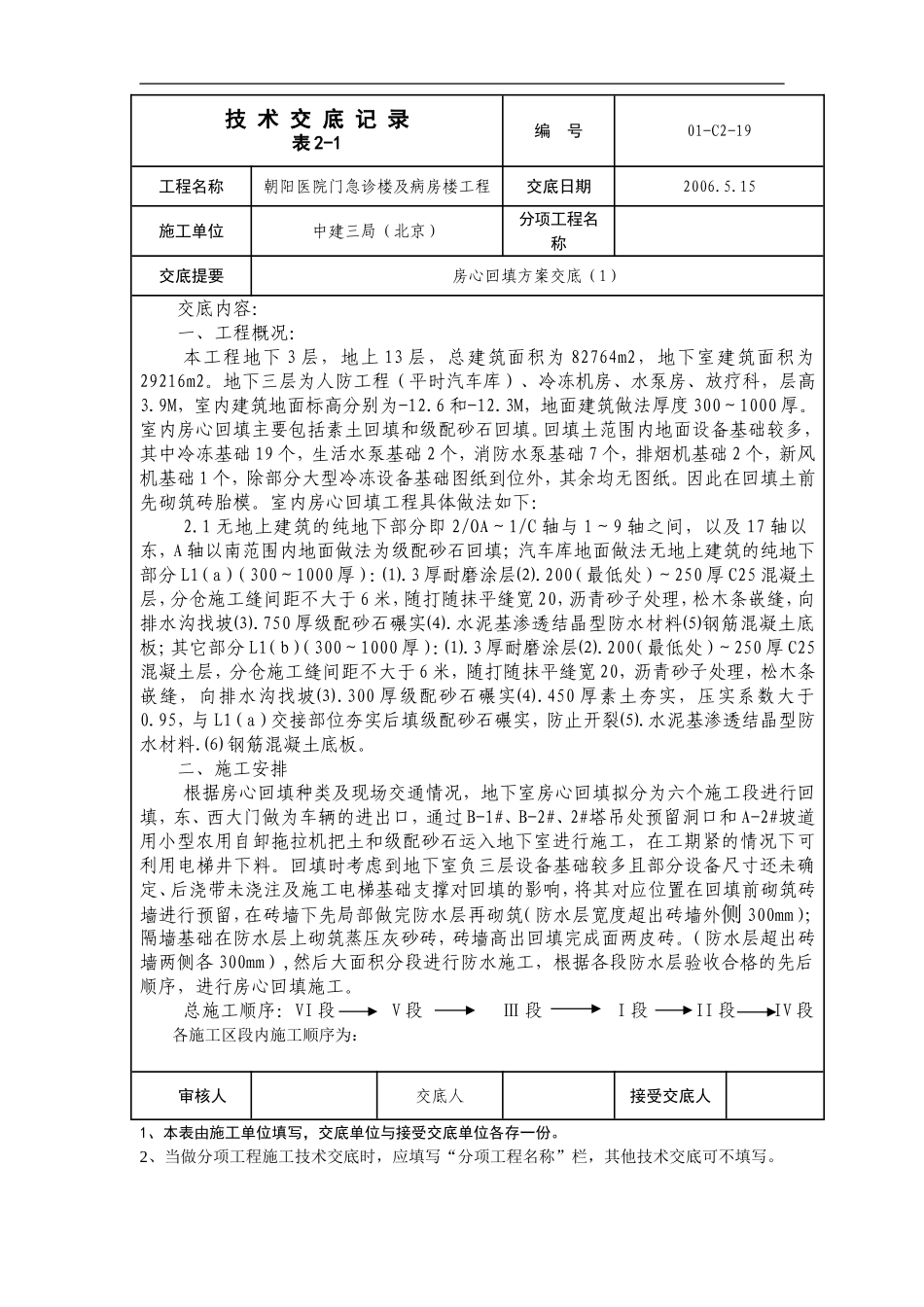

技术交底记录表2-1编号01-C2-19工程名称朝阳医院门急诊楼及病房楼工程交底日期2006.5.15施工单位中建三局（北京）分项工程名称交底提要房心回填方案交底（1）交底内容：一、工程概况：本工程地下3层，地上13层，总建筑面积为82764m2，地下室建筑面积为29216m2。地下三层为人防工程（平时汽车库）、冷冻机房、水泵房、放疗科，层高3.9M，室内建筑地面标高分别为-12.6和-12.3M，地面建筑做法厚度300～1000厚。室内房心回填主要包括素土回填和级配砂石回填。回填土范围内地面设备基础较多，其中冷冻基础19个，生活水泵基础2个，消防水泵基础7个，排烟机基础2个，新风机基础1个，除部分大型冷冻设备基础图纸到位外，其余均无图纸。因此在回填土前先砌筑砖胎模。室内房心回填工程具体做法如下：2.1无地上建筑的纯地下部分即2/OA～1/C轴与1～9轴之间，以及17轴以东，A轴以南范围内地面做法为级配砂石回填；汽车库地面做法无地上建筑的纯地下部分L1（a）（300～1000厚）：⑴.3厚耐磨涂层⑵.200（最低处）～250厚C25混凝土层，分仓施工缝间距不大于6米，随打随抹平缝宽20，沥青砂子处理，松木条嵌缝，向排水沟找坡⑶.750厚级配砂石碾实⑷.水泥基渗透结晶型防水材料⑸钢筋混凝土底板；其它部分L1（b）（300～1000厚）：⑴.3厚耐磨涂层⑵.200（最低处）～250厚C25混凝土层，分仓施工缝间距不大于6米，随打随抹平缝宽20，沥青砂子处理，松木条嵌缝，向排水沟找坡⑶.300厚级配砂石碾实⑷.450厚素土夯实，压实系数大于0.95，与L1（a）交接部位夯实后填级配砂石碾实，防止开裂⑸.水泥基渗透结晶型防水材料.⑹钢筋混凝土底板。二、施工安排根据房心回填种类及现场交通情况，地下室房心回填拟分为六个施工段进行回填，东、西大门做为车辆的进出口，通过B-1#、B-2#、2#塔吊处预留洞口和A-2#坡道用小型农用自卸拖拉机把土和级配砂石运入地下室进行施工，在工期紧的情况下可利用电梯井下料。回填时考虑到地下室负三层设备基础较多且部分设备尺寸还未确定、后浇带未浇注及施工电梯基础支撑对回填的影响，将其对应位置在回填前砌筑砖墙进行预留，在砖墙下先局部做完防水层再砌筑（防水层宽度超出砖墙外侧300mm）；隔墙基础在防水层上砌筑蒸压灰砂砖，砖墙高出回填完成面两皮砖。（防水层超出砖墙两侧各300mm）,然后大面积分段进行防水施工，根据各段防水层验收合格的先后顺序，进行房心回填施工。总施工顺序：VI段V段Ⅲ段I段II段IV段各施工区段内施工顺序为：审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表2-1编号01-C2-19工程名称朝阳医院门急诊楼及病房楼工程2006.5.152006.5.15施工单位中建三局（北京）分项工程名称交底提要房心回填方案交底（2）交底内容：施工段区域范围施工顺序I段1-9～1/C-1/G轴由9轴→1轴线方向分层回填。II段1-9～1/OA-1/C轴由1/OA轴→1/C轴线方向分层回填。Ⅲ段10-17～A-E轴10-13～E-G轴由10轴→17轴线方向分层回填。IV段10-20～1/OA-A轴由10轴→20轴线方向分层回填。V段17-20～1/OA-L轴由L轴→1/OA轴线方向同时分层回填。VI段11-17～G-L轴13-17～E-G轴L轴→E轴线方向分层回填。施工区域划分见下图：三、施工准备3.1材料准备：1、土料采用粘性土及塑性指数大于4的粉土，土内不得含有松软杂质或使用耕植土，土料应过筛，其颗粒不应大于50mm。2、砂石级配砂石材料，级配良好，不均匀系数Cu应大于5，碎（卵）石含量不超过50%，不得审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表2-1编号01-C2-19工程名称朝阳医院门急诊楼及病房楼工程2006.5.152006.5.15施工单位中建三局（北京）分项工程名称交底提要房心回填方案交底（3）交底内容：含有草根、垃圾等有机杂物。含泥量不超过5%，碎（卵）石粒径不大于虚铺厚度的2/3，并不宜大于50mm。3.2人员和机械准备本工程主要工作为土和级配砂石转运、分层夯实以及施工范...
