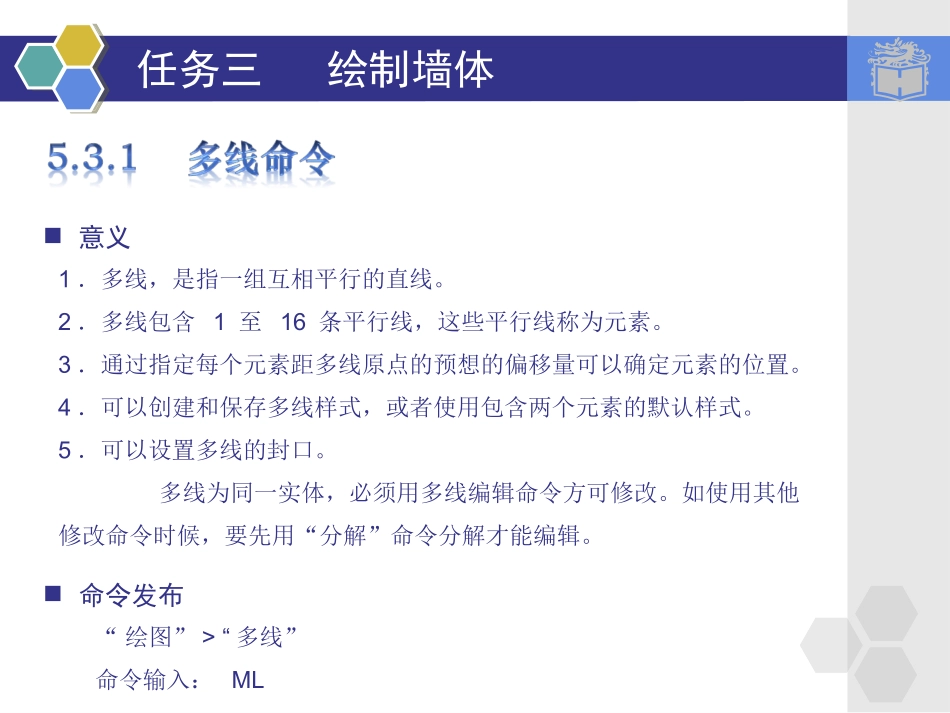

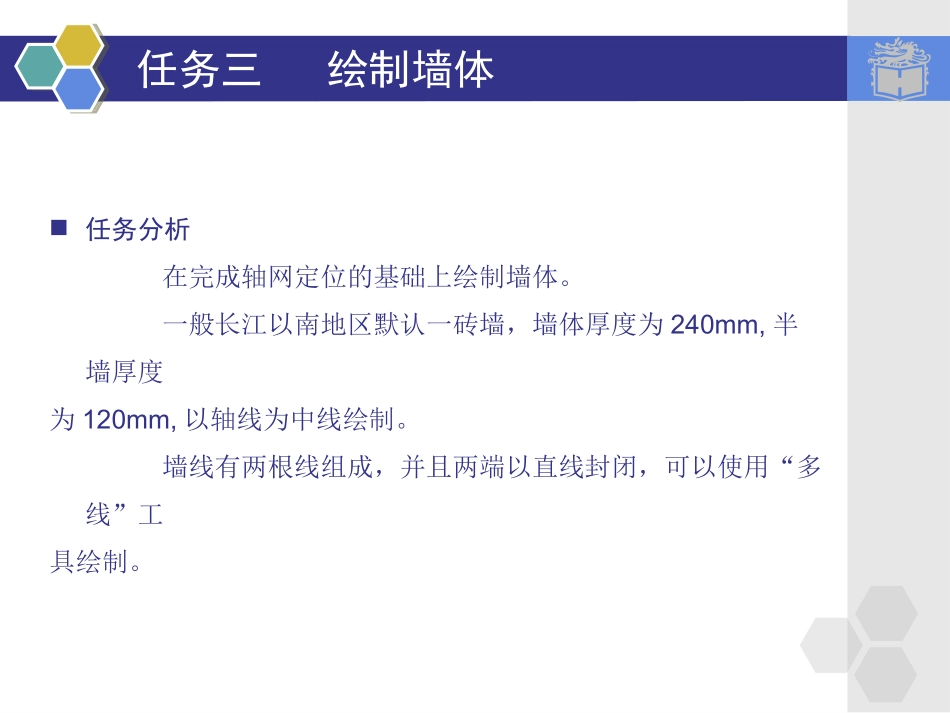

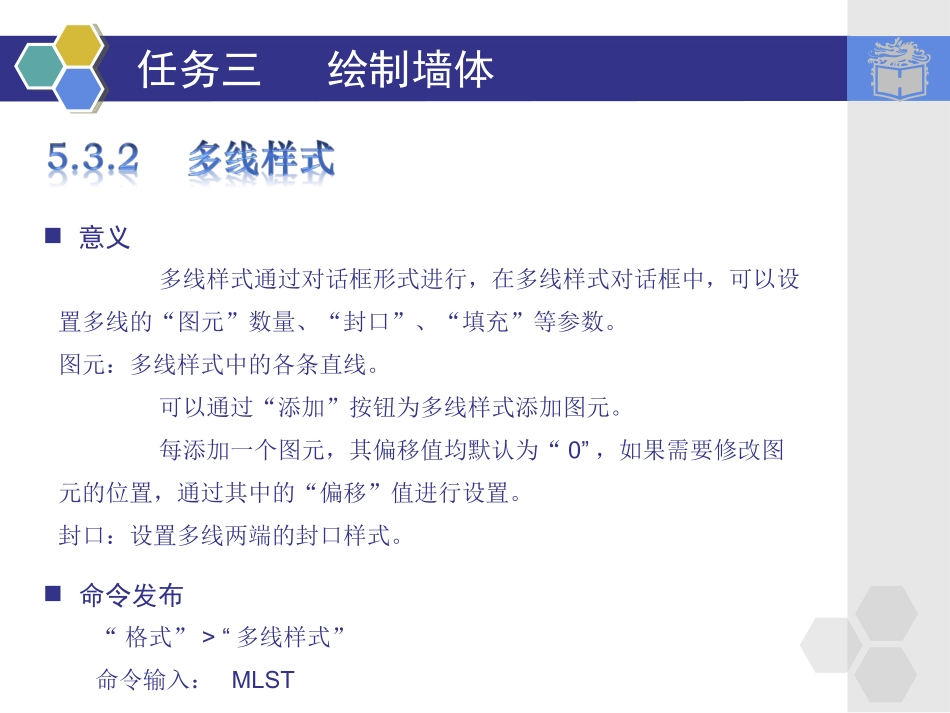

任务三绘制墙体任务分析在完成轴网定位的基础上绘制墙体。一般长江以南地区默认一砖墙，墙体厚度为240mm,半墙厚度为120mm,以轴线为中线绘制。墙线有两根线组成，并且两端以直线封闭，可以使用“多线”工具绘制。任务三绘制墙体1．多线，是指一组互相平行的直线。2．多线包含1至16条平行线，这些平行线称为元素。3．通过指定每个元素距多线原点的预想的偏移量可以确定元素的位置。4．可以创建和保存多线样式，或者使用包含两个元素的默认样式。5．可以设置多线的封口。多线为同一实体，必须用多线编辑命令方可修改。如使用其他修改命令时候，要先用“分解”命令分解才能编辑。意义命令发布“绘图”>“多线”命令输入：ML任务三绘制墙体多线样式通过对话框形式进行，在多线样式对话框中，可以设置多线的“图元”数量、“封口”、“填充”等参数。图元：多线样式中的各条直线。可以通过“添加”按钮为多线样式添加图元。每添加一个图元，其偏移值均默认为“0”，如果需要修改图元的位置，通过其中的“偏移”值进行设置。封口：设置多线两端的封口样式。意义命令发布“格式”>“多线样式”命令输入：MLST任务三绘制墙体任务三绘制墙体任务三绘制墙体1．对正（J）：设置多线的对正方式。“输入对正类型[上(T)/无(Z)/下(B)]<上>:”上（T）：表示在从左到右绘制多线时，多线顶端的线条随光标移动。无（Z）：表示在绘制多线时，多线的中心线随光标移动。下（B）：表示在从左到右绘制多线时，多线底端的线条随光标移动。2．比例(S)“”：设置多线的比例，以决定多线上下两条端线之间的距离。距离=偏移距离×比例3．样式(ST)：选择多线的样式。“输入多线样式名或[?]:”输入“？”，列出所有已设置的多线样式的列表。多线选项：[对正(J)/比例(S)/样式(ST)]:”任务三绘制墙体任务三绘制墙体任务三绘制墙体1．十字闭合2．十字打开3．十字合并4．T形闭合5．T形打开6．T形合并7．角点结合多线编辑类型命令发布“修改”>“对象”>“多线”命令输入：MLEDIT任务三绘制墙体角点结合任务三绘制墙体T形合并任务思考任务三绘制墙体1．长江以南地区墙体一般默认尺寸是多少？2．多线样式中的图元是什么？3.完成以下表格内容快捷键命令命令流程或选项多线样式多线
