CCL中Filler的应用交流VIP免费

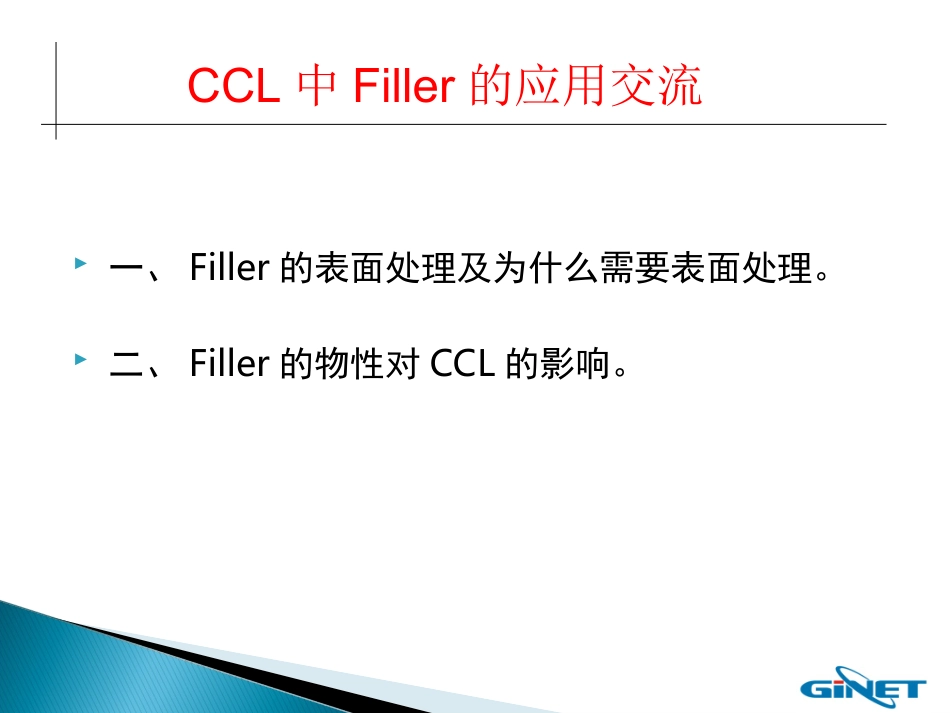

CCL中Filler的应用交流贾波2014-9一、Filler的表面处理及为什么需要表面处理。二、Filler的物性对CCL的影响。CCL中Filler的应用交流一、Filler的表面处理及为什么需要表面处理1、Filler表面处理的好处。2、Filler的表面处理工艺及处理效果评估。3、表面处理剂的选择。1、Filler表面处理的好处目前CCL用填料大部分是无机物，基体一般都是各种树脂，由于有机物和无机物性质不同（尤其是双方界面性质的不同）导致兼容性差，使得混合物(胶液)处于不稳定的状态，实际生产中呈现的现象是混合物易分层，胶液中粉体易结块、难分散，而解决上述因为接口导致的种种问题的方法是对粉体表面进行修饰，改变其表面性质使得其易与基体兼容或者更易结合。1、Filler为什么要表面处理及表面处理的好处样品代号吸油值(g/)pH值水分(%)500目水筛磁性物质(ppm)白度粘度(mpa、s)筛余(%)杂质(颗)A36.9610.370.170.0257.693.9107B29.8610.300.040.0368.094.292下表A样品用硅烷偶联剂处理制得B样品，然后存放3个月后数据的检测数据：样品代号D50(μm)D97(μm)D99(μm)D100(μm)A3.3899.0310.5213.54B3.4059.0710.5713.541、Filler表面处理的好处1、Filler表面处理的好处1、Filler表面处理的好处下表A样品用硅烷偶联剂处理制得B样品，存放3个月后数据的检测数据：样品过滤时间(s)滤片增重(g)A6.836.20B6.225.90从检测结果来看，表面处理的产品粘度，吸油量，胶水沉降，胶水过滤都比未改性产品好，可以看出表面处理后填料与树脂结合得更好，胶液的储存的时间更长，物料的水分更低，减少因为物料水分导致在生产过程出现种种问题的可能。2、Filler的表面处理工艺及处理效果评估针对CCL常用的填料主要是硅酸盐矿物材料或其他无机氧化物材料(这些物质的表面基本全部都含有-OH)，再结合FR-4主要的结构材料玻纤布的处理工艺，锦艺硅业推荐使用硅烷类偶联剂作为粉体的表面处理剂，欢迎上海南亚指定配方。2、Filler的表面处理工艺及处理效果评估硅烷偶联剂处理粉体的评估--最佳偶联剂量的确定：A、最低粘度时偶联剂的添加量。B、粉体完全漂浮在水体表面且不下沉时偶联剂添加量。(该方法只针对与疏水性偶联剂处理粉体)C、客户端验证。A、最低粘度时偶联剂的添加量偶联剂对粉体表面处理改变粉体表面性能，在覆铜板行业中可以直观的看到该现象的方式是：观察胶液粘度的变化而胶液粘度的变化会对胶液流动性，胶液的过滤性产生影响。对于粉体表面处理过少的偶联剂添加量会使得处理效果不够，粉体与基体结合效果不够。过多的偶联剂添加量，导致粉体自身表面性质的发生改变和粉体间发生团聚，胶液粘度会变大。锦艺硅业推荐通过检测胶液粘度进行评估，验证什么样的添加量对于粉体处理最合适，客户也可以检测制成产品的综合性能进行更精确的评估。A、最低粘度时偶联剂的添加量图中A是未处理的粉料B、粉体完全漂浮在水体表面且不下沉时偶联剂添加量疏水性偶联剂对粉体表面处理时改变粉体极性，可以明显看到表面处理后的粉体能漂浮在水面上或者不能被水浸润，当刚好完全不下沉或者完全不能被浸润时的偶联剂的添加量为最佳添加量。B、粉体完全漂浮在水体表面且不下沉时偶联剂添加量产品C为原料A用疏水性改性剂制作，24小时后情况。3、表面处理剂的选择表面处理剂的选择主要考虑一下因素：1.性能,针对产品性能的需求不同，使用不同的处理剂。2.成本，在不改变产品性能的基础上，使用成本低廉的处理剂。3.体系，选择与体系配合度高，不影响体系的偶联剂，比如有的偶联剂呈碱性或者呈酸，或者偶联剂本身是极性的等等因素可能会使得反应加快或者减慢，那在选择偶联剂时必须慎重。4.标准，选择的偶联剂不能使得制成的产品含有某些有害物质，最后导致产品不能达标。二、Filler的物性对CCL的影响Filler作为改善或改变基体的物质，它添加在CCL中主要有以下三个方面影响：1、Filler化学性质对CCL的影响。2、Filler粒径及粒径分布对CCL的影响。3、Filler的粒形对粉体的影响。1、Filler化学性质对CCL的影响。Filler由于化学性质的问题会对CCL的产生的影响主要有以下方面：（）该资料来自第15届中国覆铜板技术.市场研讨会暨覆铜板产业协同创...
