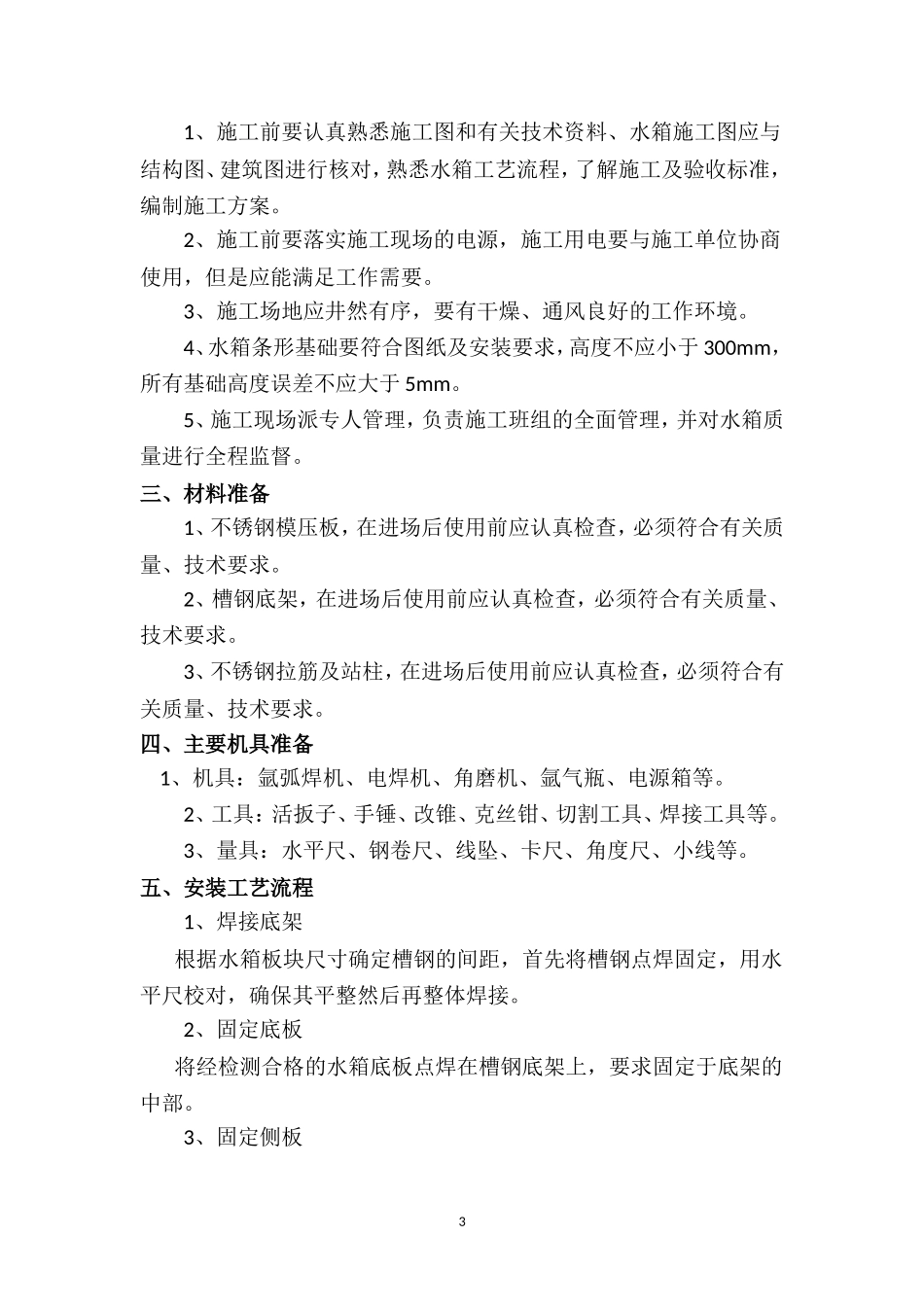

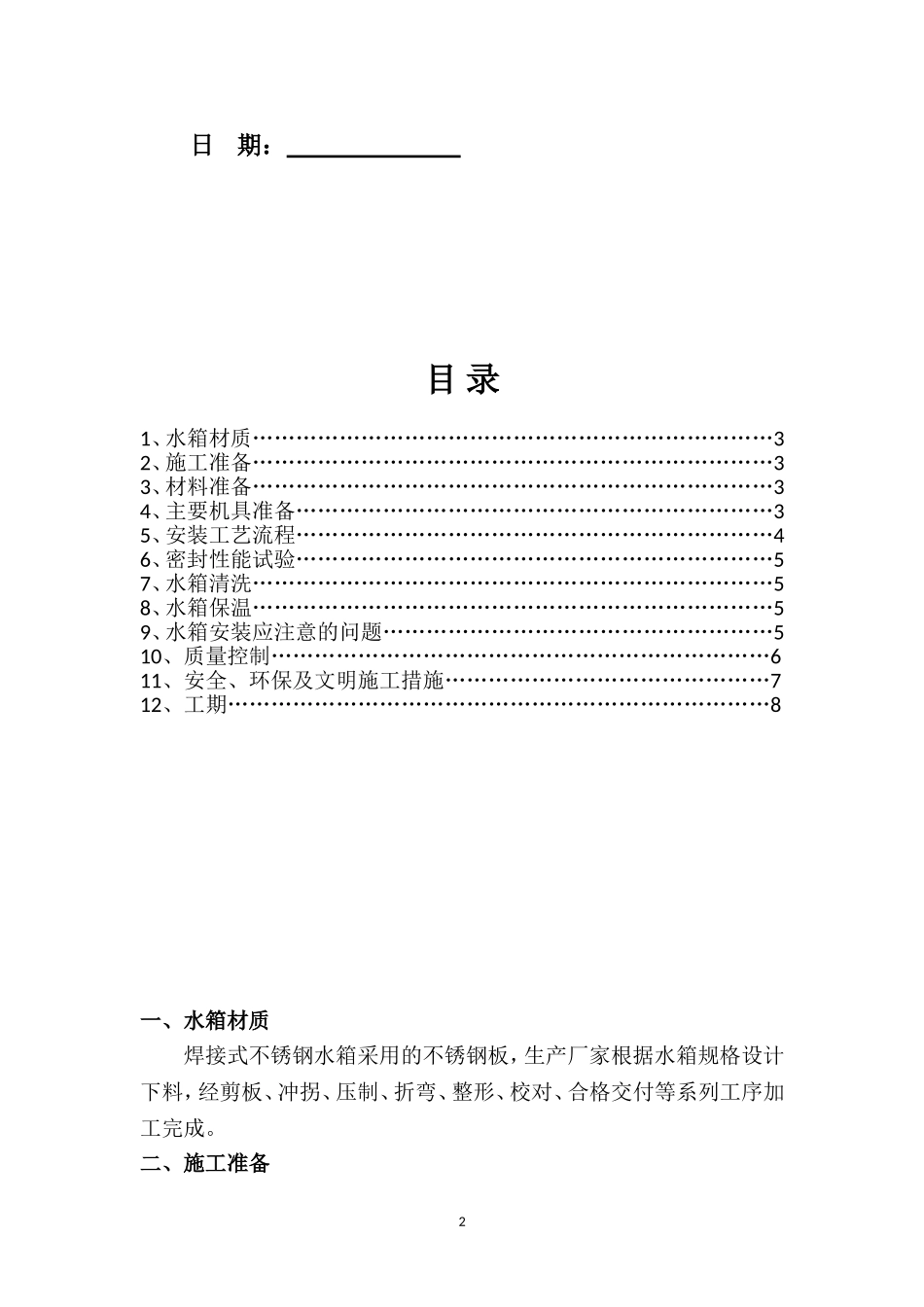

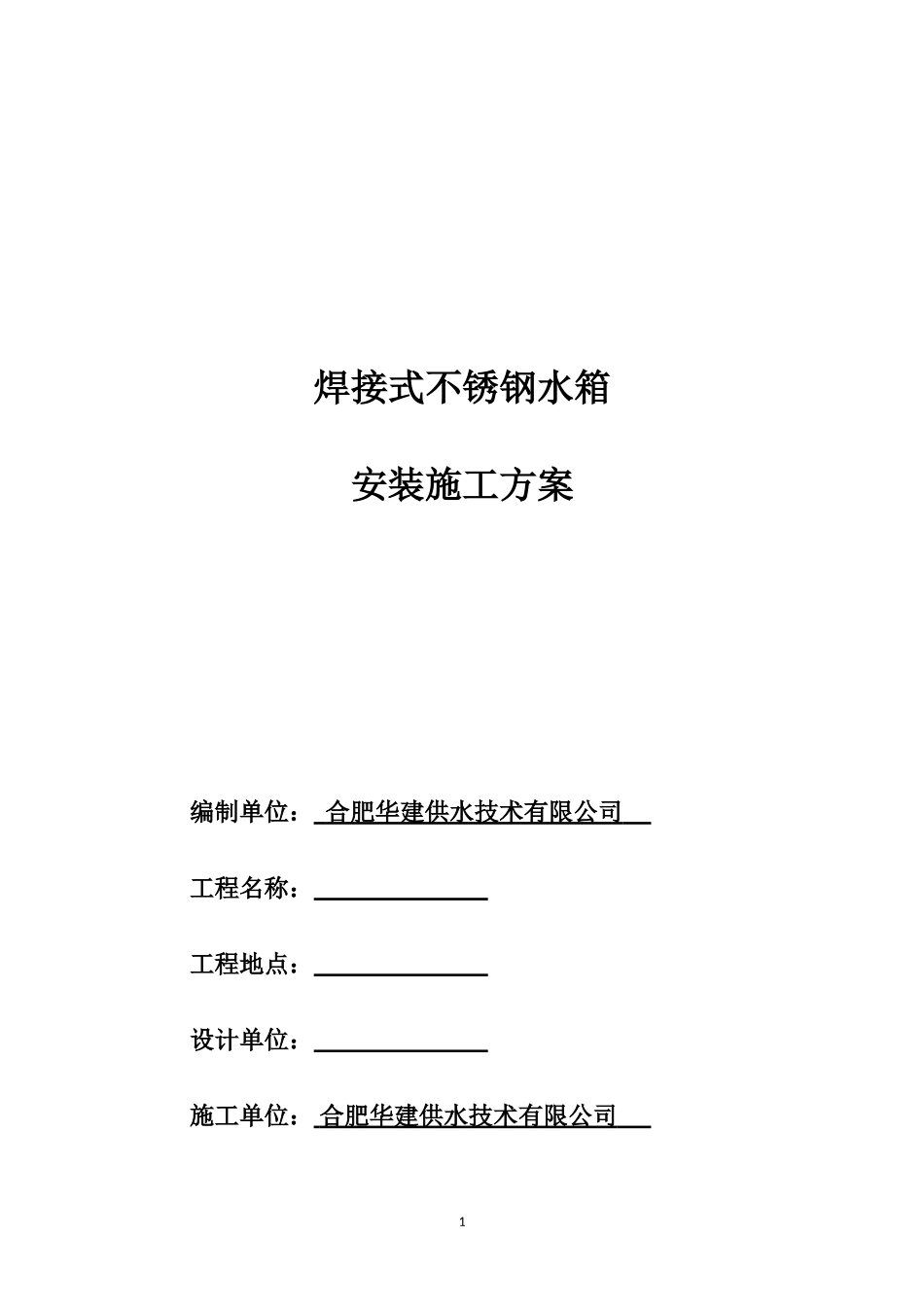

1焊接式不锈钢水箱安装施工方案编制单位：合肥华建供水技术有限公司工程名称：工程地点：设计单位：施工单位：合肥华建供水技术有限公司2日期：目录1、水箱材质………………………………………………………………32、施工准备………………………………………………………………33、材料准备………………………………………………………………34、主要机具准备…………………………………………………………35、安装工艺流程…………………………………………………………46、密封性能试验…………………………………………………………57、水箱清洗………………………………………………………………58、水箱保温………………………………………………………………59、水箱安装应注意的问题………………………………………………510、质量控制……………………………………………………………611、安全、环保及文明施工措施………………………………………712、工期…………………………………………………………………8一、水箱材质焊接式不锈钢水箱采用的不锈钢板，生产厂家根据水箱规格设计下料，经剪板、冲拐、压制、折弯、整形、校对、合格交付等系列工序加工完成。二、施工准备31、施工前要认真熟悉施工图和有关技术资料、水箱施工图应与结构图、建筑图进行核对，熟悉水箱工艺流程，了解施工及验收标准，编制施工方案。2、施工前要落实施工现场的电源，施工用电要与施工单位协商使用，但是应能满足工作需要。3、施工场地应井然有序，要有干燥、通风良好的工作环境。4、水箱条形基础要符合图纸及安装要求，高度不应小于300mm，所有基础高度误差不应大于5mm。5、施工现场派专人管理，负责施工班组的全面管理，并对水箱质量进行全程监督。三、材料准备1、不锈钢模压板，在进场后使用前应认真检查，必须符合有关质量、技术要求。2、槽钢底架，在进场后使用前应认真检查，必须符合有关质量、技术要求。3、不锈钢拉筋及站柱，在进场后使用前应认真检查，必须符合有关质量、技术要求。四、主要机具准备1、机具：氩弧焊机、电焊机、角磨机、氩气瓶、电源箱等。2、工具：活扳子、手锤、改锥、克丝钳、切割工具、焊接工具等。3、量具：水平尺、钢卷尺、线坠、卡尺、角度尺、小线等。五、安装工艺流程1、焊接底架根据水箱板块尺寸确定槽钢的间距，首先将槽钢点焊固定，用水平尺校对，确保其平整然后再整体焊接。2、固定底板将经检测合格的水箱底板点焊在槽钢底架上，要求固定于底架的中部。3、固定侧板4将经检测合格的水箱模压板按照顺序点焊在水箱底板上，每张板在固定以后，均应用水平尺和线坠检测垂直度，确保无误后再点焊下一张，直至所有侧板点焊完成。4、固定盖板将经检测合格的水箱盖板固定在侧板上，盖板的中部与箱底之间加有站柱，以确保盖板的整体平整。5、安装附件按照水箱结构将内部拉筋固定完成，并安装内外爬梯。6、开孔按照图纸所示的位置及管径的要求开孔，并将各开孔的法兰短管点焊好，法兰的水平度与垂直度要符合要求。7、进行水箱的整体焊接,要求焊缝无砂眼、气孔、夹渣等缺陷。六、密封性能试验将焊接完成后的水箱用干毛巾把所有焊接部位擦拭干，再注入水至标明的容量，静置24小时后，再用干毛巾擦拭所有焊接部位，毛巾应无水湿现象。七、水箱清洗生活水箱在交付使用前必须清洗，清洗时，工人脚要套上塑料鞋套，方可进入水箱内进行清洗。先用清洁剂将箱内部的污垢擦拭掉，再用自来水将内部清洗干净，直到清洗后排出的水无微粒，清澈透明为合格。八、水箱保温1、保温前应作以下检查：水箱基座、紧固件防腐良好，满水试验合格，相关施工记录经有关方人员签认。2、保温材料选用橡塑棉，厚度20mm或按设计要求确定。根据板块间的位置大小，将凹凸部分塞严塞平。九、水箱安装应注意的问题：1、设计水箱基础若太低，影响工人操作及排污管的安装，尤其地下室部位水箱或人防水箱，在图纸会审时应及时提出修改。2、浇注混凝土基础时，要预留槽钢及单板的高度，顶面一定要水5平一致。3、水箱在水箱间内的位置，四周空间应能满足施工、维修人员的最小操作空间。4、水箱出口给水...
