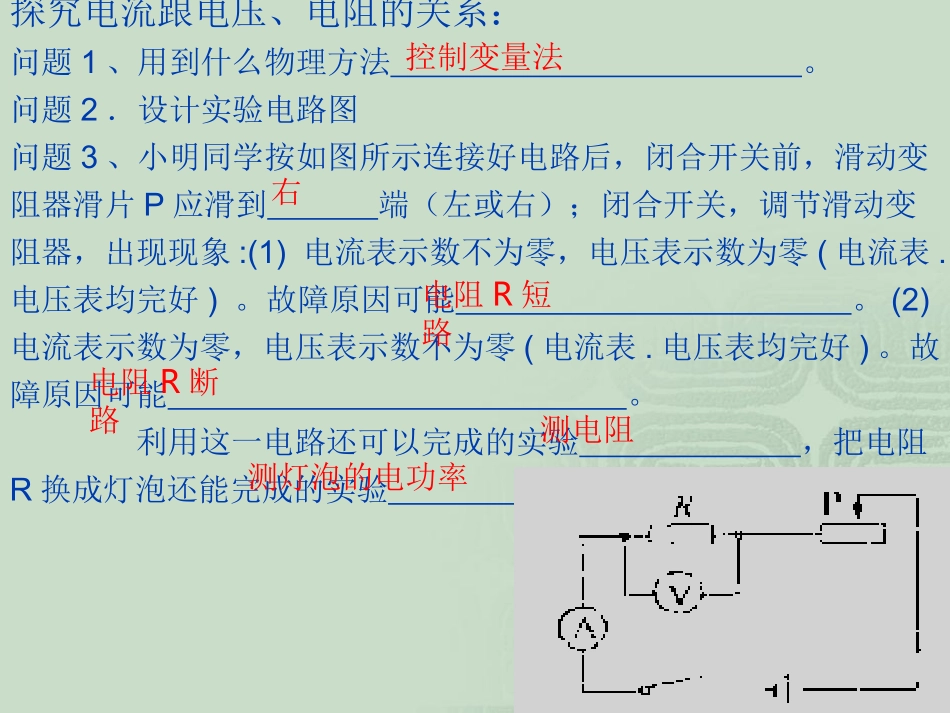

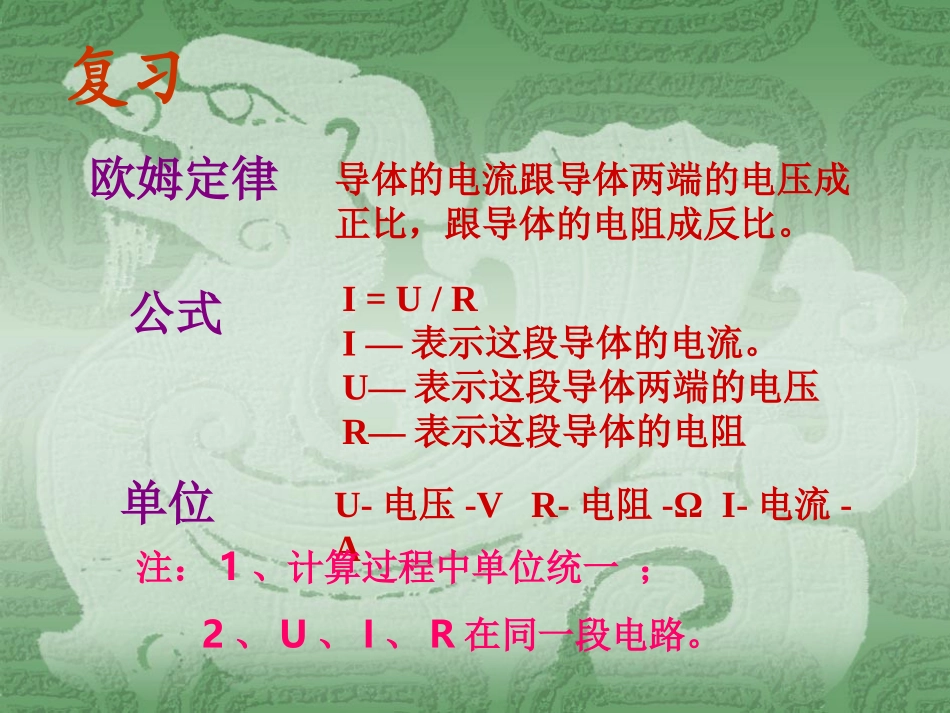

欧姆定律及应用时间：2013年4月22日复习欧姆定律公式单位导体的电流跟导体两端的电压成正比，跟导体的电阻成反比。I=U/RI—表示这段导体的电流。U—表示这段导体两端的电压R—表示这段导体的电阻U-电压-VR-电阻-ΩI-电流-A注：1、计算过程中单位统一；2、U、I、R在同一段电路。探究电流跟电压、电阻的关系：问题1、用到什么物理方法。问题2．设计实验电路图问题3、小明同学按如图所示连接好电路后，闭合开关前，滑动变阻器滑片P应滑到端（左或右）；闭合开关，调节滑动变阻器，出现现象:(1)电流表示数不为零，电压表示数为零(电流表.电压表均完好)。故障原因可能。(2)电流表示数为零，电压表示数不为零(电流表.电压表均完好)。故障原因可能。利用这一电路还可以完成的实验，把电阻R换成灯泡还能完成的实验。电阻R短路电阻R断路控制变量法右测灯泡的电功率测电阻4、下表是小明同学在做“探究电阻上电流跟两端电压的关系”的实验中得到的一些数据：表一表二分析表一或表二得出的结论：综合分析表一、表二还能得出的结论：R=5Ω电压U/V1.52.02.53.0电流I/A0.30.40.50.6R=10Ω电压U/V1.52.02.53.0电流I/A0.150.20.250.3电阻一定时，导体中的电流跟导体两端的电压成正比电压一定时，导体中的电流跟导体两端的电阻成反比5、小芳同学在探究导体中的电流跟导体的电阻成反比的关系，先后用5Ω、10Ω、20Ω的定值电阻接入ab两点间，替换R,闭合开关s,读出电流表的示数填入表中，由实验数据可以看出电流跟电阻不成反比。试分析为什么在实验中电流跟电阻不成反比？6、小王同学探究“电流与电压的关系”的实验中，设计了电路图，他是通过改变串联电池的个数来改变定值电阻两端的电压值，而小明同学是通过改变滑动变阻器大小来调节定值电阻两端的电压值，请你对这两位同学探究思路进行评估。电阻/Ω51020电流/A0.40.30.2（没有控制电阻两端的电压不变）评估：从操作方面：从安全方面：从收集数据方面：甲电路虽然简单，但需要改变电池的个数，操作不便；乙电路不需要拆装电路，操作方便。甲电路电压成倍数变化，容易烧坏电源或电流表；乙电路有滑动变阻器，能起到保护电路的作用。甲电路不能任意取数据，结论存在特殊性，乙电路可以任意取数据，结论具有普遍性。例题1、张华同学在“探究电阻上电流跟两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像下列说法错误的是（）A、当在导体乙的两端加上1V的电压时,通过导体乙的电流为0.1AB、将甲、乙两导体并联后接到电压为3V的电源上时,干路中的电流为0.9AC、通过导体甲的电流与其两端的电压成正比D、导体甲的电阻大于导体乙的电阻2、如图所示的电路中，电源两端的电压保持不变,闭合开关S,将滑动变阻器的滑片P向右移动,下列说法正确的是()A、电压表V1与电压表V2的示数之和保持不变B、电压表V2与电流表A的示数之比保持不变C、电流表A的示数变小,电压表V1的示数变大D、电流表A的示数变小,电压表V2的示数变大DD３、如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L的亮度及电流表的示数变化情况是()A、L亮度不变，电流表示数变小B、L亮度不变，电流表示数不变C、L亮度增大，电流表示数不变D、L亮度变小，电流表示数变小4、有一只灯泡，它下常发光时灯丝的电阻是8.3Ω，正常工作的电压是2.5V,如果我们只有电压为6V的电源,要使灯泡正常工作,需要联一个Ω的电阻。A串11.6课堂小结：1、欧姆定律的内容、公式、单位。2、探究欧姆定律的实验过程。3、欧姆定律的应用。
