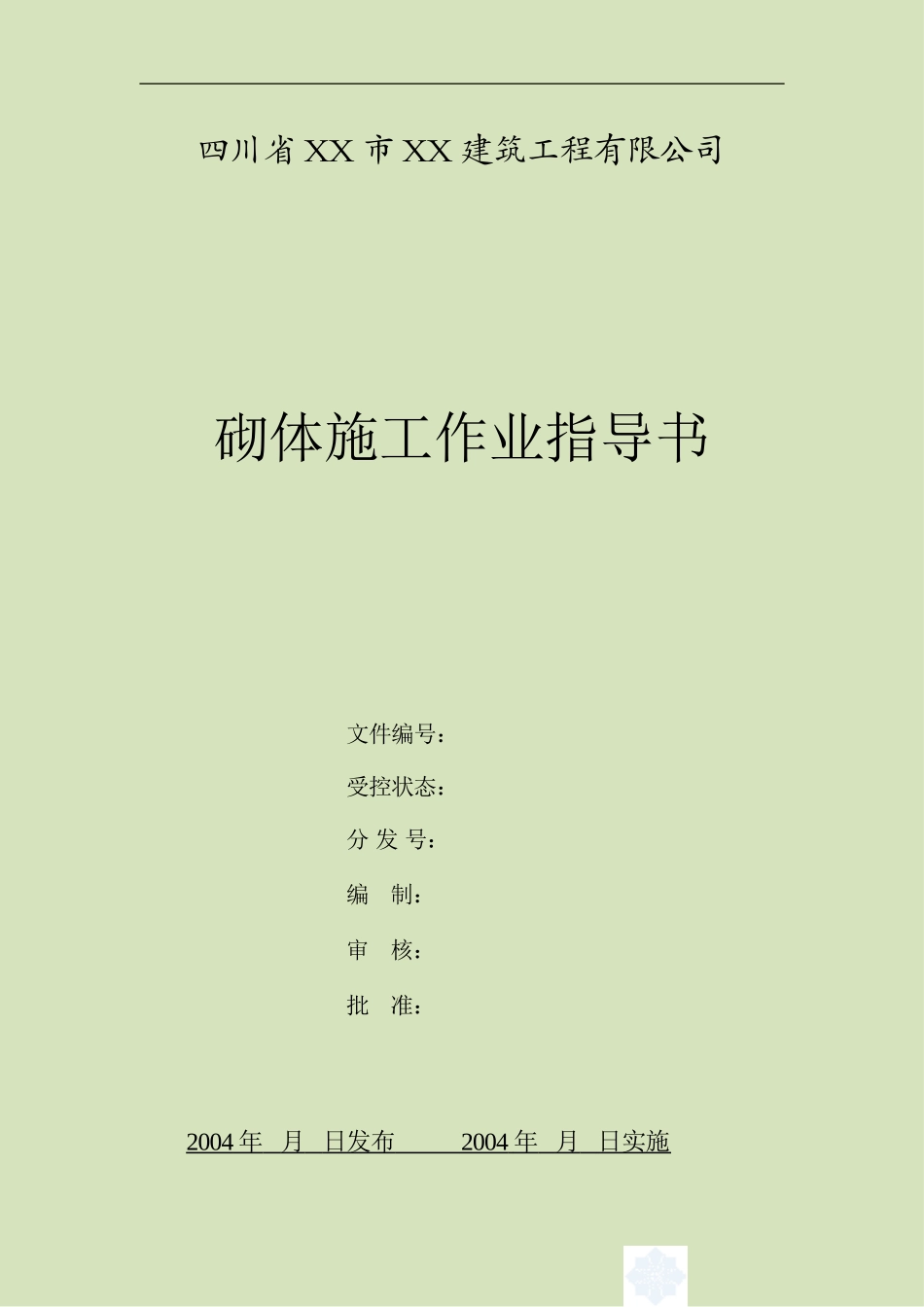

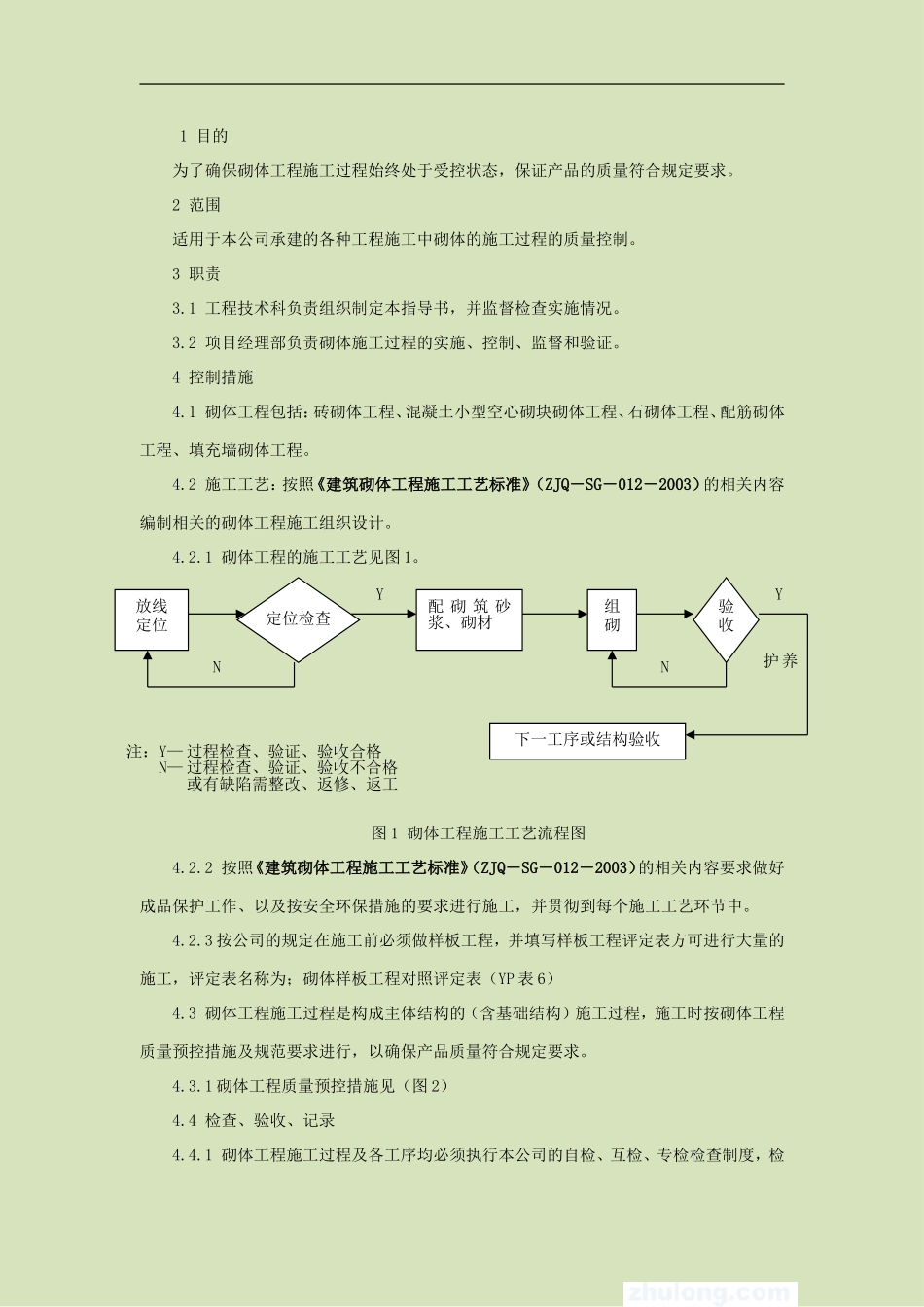

砌体施工作业指导书四川省XX市XX建筑工程有限公司砌体施工作业指导书文件编号：受控状态：分发号：编制：审核：批准：2004年月日发布2004年月日实施1目的为了确保砌体工程施工过程始终处于受控状态，保证产品的质量符合规定要求。2范围适用于本公司承建的各种工程施工中砌体的施工过程的质量控制。3职责3.1工程技术科负责组织制定本指导书，并监督检查实施情况。3.2项目经理部负责砌体施工过程的实施、控制、监督和验证。4控制措施4.1砌体工程包括：砖砌体工程、混凝土小型空心砌块砌体工程、石砌体工程、配筋砌体工程、填充墙砌体工程。4.2施工工艺：按照《建筑砌体工程施工工艺标准》（ZJQ－SG－012－2003）的相关内容编制相关的砌体工程施工组织设计。4.2.1砌体工程的施工工艺见图1。图1砌体工程施工工艺流程图4.2.2按照《建筑砌体工程施工工艺标准》（ZJQ－SG－012－2003）的相关内容要求做好成品保护工作、以及按安全环保措施的要求进行施工，并贯彻到每个施工工艺环节中。4.2.3按公司的规定在施工前必须做样板工程，并填写样板工程评定表方可进行大量的施工，评定表名称为；砌体样板工程对照评定表（YP表6）4.3砌体工程施工过程是构成主体结构的（含基础结构）施工过程，施工时按砌体工程质量预控措施及规范要求进行，以确保产品质量符合规定要求。4.3.1砌体工程质量预控措施见（图2）4.4检查、验收、记录4.4.1砌体工程施工过程及各工序均必须执行本公司的自检、互检、专检检查制度，检配砌筑砂浆、砌材组砌放线定位定位检查验收下一工序或结构验收养护NYNY注：Y—过程检查、验证、验收合格N—过程检查、验证、验收不合格或有缺陷需整改、返修、返工查验证合格后，应填写《工序检验评定表》，方可转序。4.4.2砌体工程验收前，应提供下列文件和记录：①、施工执行的技术标准；②、原材料的合格证书，产品性能检测报告；③、混凝土及砂浆配合比通知单；④、混凝土及砂浆试件抗压强度试验报告单；⑤、施工记录、各检验批的主控项目、一般项目验收记录；⑥、重大技术问题的处理或修改设计的技术文件；⑦、其他必须提供的资料。4.4.3对有裂缝的砌体应按下列情况进行验收①、对有可能影响结构安全性的砌体裂缝，应由有资质的检测单位检测鉴定，需返修或加固处理的，待返修或加固满足使用要求后进行二次验收；②、对不影响结构安全性的砌体裂缝，应予以验收，对明显影响使用功能和观感质量的裂缝，应进行处理。4.4.4项目经理部应建立和保存施工过程控制的质量、安全记录。5相关/支持性文件5.1GB50203-2002《砌体工程施工质量验收规范》5.2GB50300-2001《建筑工程施工质量验收统一标准》5.3ZJQ－SG－012－2003《建筑砌体工程施工工艺标准》6质量记录采用规范或建设行政主管部门规定的质量记录以及程序文件XXXX/CX750-2004《生产和服务提供的控制程序》相关的质量记录。编制部门：审核部门：批准人：编制人：审核人：日期：日期：日期：图2砌体工程质量预控措施砌材、水泥、砂准备，出具合格证平面尺寸、标高、测量放线水平、垂直运输工具准备脚手架、马道准备按图立皮数杆对土建工序进行交接检查申请砂浆配合比克服上道工序弊病的纠正和预防措施基底测量放线准备工作学习图纸和技术资料学习操作规程和质量标准GB50203-2002书面交底操作人员参加每一楼层（基础按一个楼层计）或250m3砌体至少应制作1组试块（每组6块）试块预留、养护、定期试压预埋件、预留孔按图施工墙面平整、垂直、砂浆饱满，接槎合理严格执行质量比，搅拌均匀材料合格证试块报告单自检记录质量评定记录施工记录事故处理记录技术交底记录施工过程转序检验单砂浆配合比通知单中间抽检自检执行验评标准外墙：按楼层（4m高以内）每20m抽查1处；内墙：按有代表性的自然间数抽查10%，但不应少于2间，每间不应少于2点；柱：不应少于5根。不合格的处理（返工）清理现场、文明施工资料整理技术交底砌筑质量评定
