全厂消防保安电源施工技术协议VIP免费

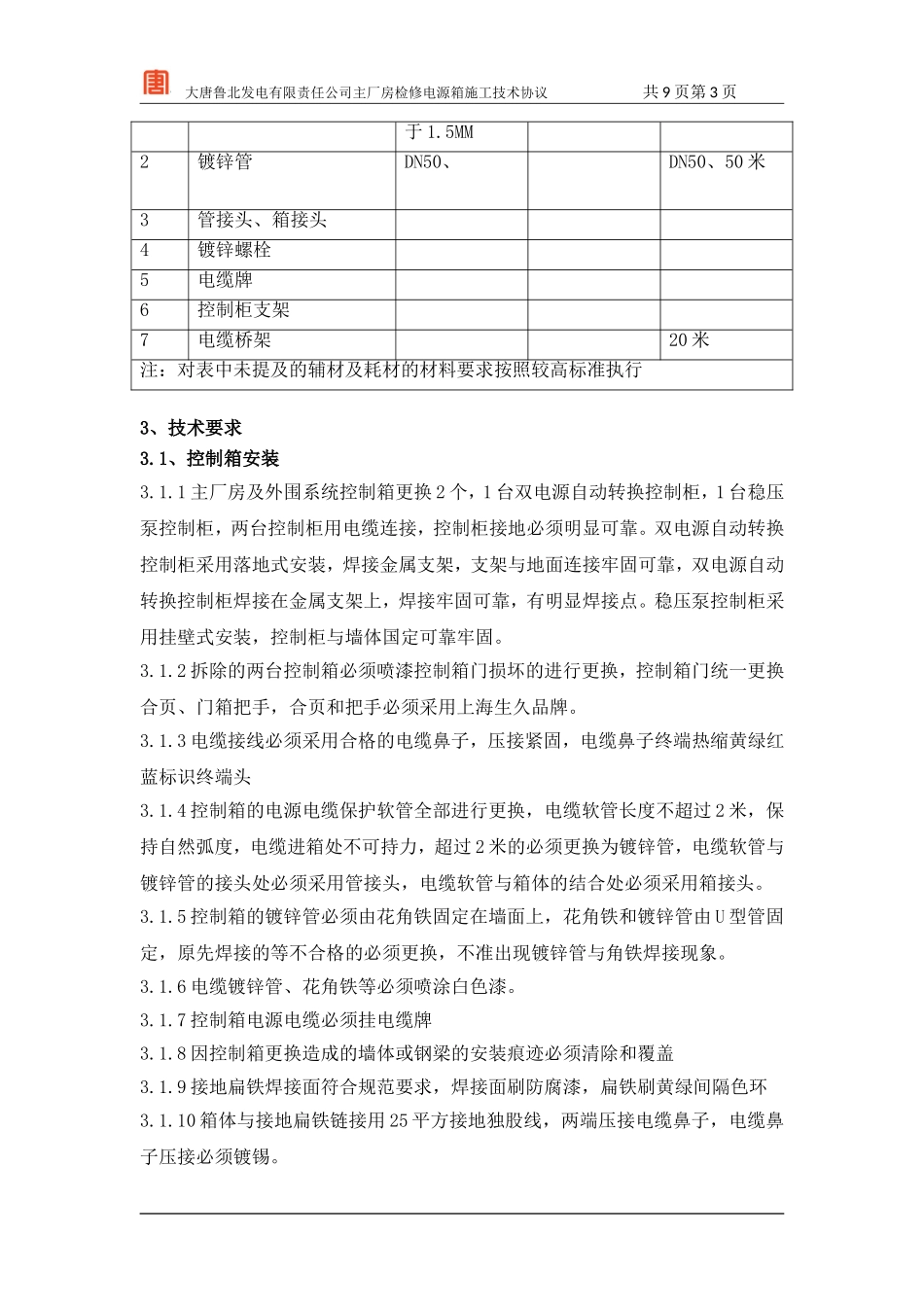

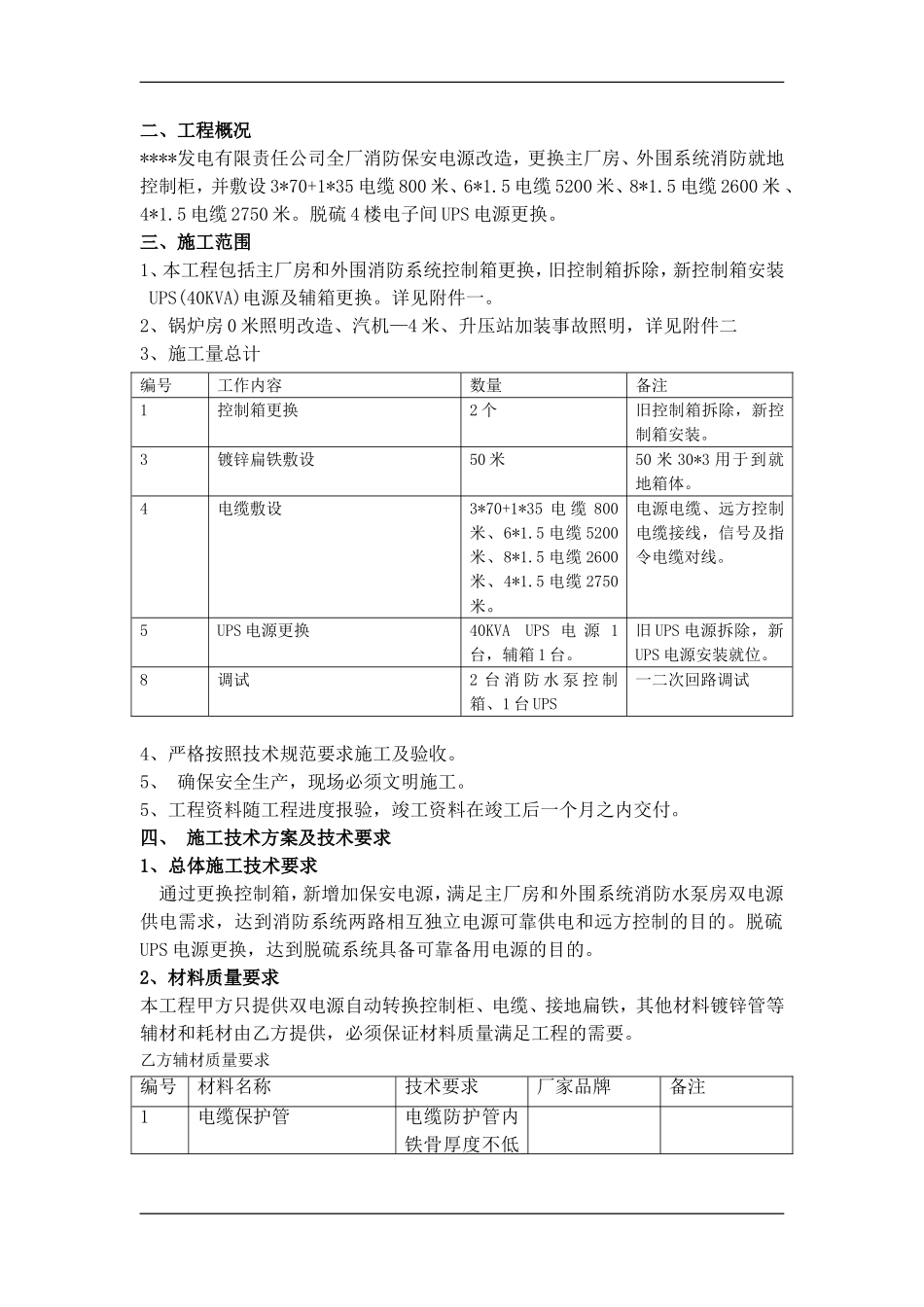

****发电有限责任公司全厂消防保安电源施工工程技术协议甲方：****发电有限责任公司乙方：年月一、总则1.1本工程技术协议书适用于****发电有限责任公司2×330MW机组全厂消防保安电源改造的技术要求。1.2本技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方应提供符合本规范书和工业标准的优质产品。1.3本技术协议书所使用的标准如遇与乙方所执行的标准不一致时，按较高标准执行。1.4本技术协议书经甲、乙双方确认后作为合同的技术附件，与合同正文具有同等法律效力。1.5本技术协议未尽事宜，由甲乙双方协商确定。二、工程概况****发电有限责任公司全厂消防保安电源改造，更换主厂房、外围系统消防就地控制柜，并敷设3*70+1*35电缆800米、6*1.5电缆5200米、8*1.5电缆2600米、4*1.5电缆2750米。脱硫4楼电子间UPS电源更换。三、施工范围1、本工程包括主厂房和外围消防系统控制箱更换，旧控制箱拆除，新控制箱安装UPS(40KVA)电源及辅箱更换。详见附件一。2、锅炉房0米照明改造、汽机—4米、升压站加装事故照明，详见附件二3、施工量总计编号工作内容数量备注1控制箱更换2个旧控制箱拆除，新控制箱安装。3镀锌扁铁敷设50米50米30*3用于到就地箱体。4电缆敷设3*70+1*35电缆800米、6*1.5电缆5200米、8*1.5电缆2600米、4*1.5电缆2750米。电源电缆、远方控制电缆接线，信号及指令电缆对线。5UPS电源更换40KVAUPS电源1台，辅箱1台。旧UPS电源拆除，新UPS电源安装就位。8调试2台消防水泵控制箱、1台UPS一二次回路调试4、严格按照技术规范要求施工及验收。5、确保安全生产，现场必须文明施工。5、工程资料随工程进度报验，竣工资料在竣工后一个月之内交付。四、施工技术方案及技术要求1、总体施工技术要求通过更换控制箱，新增加保安电源，满足主厂房和外围系统消防水泵房双电源供电需求，达到消防系统两路相互独立电源可靠供电和远方控制的目的。脱硫UPS电源更换，达到脱硫系统具备可靠备用电源的目的。2、材料质量要求本工程甲方只提供双电源自动转换控制柜、电缆、接地扁铁，其他材料镀锌管等辅材和耗材由乙方提供，必须保证材料质量满足工程的需要。乙方辅材质量要求编号材料名称技术要求厂家品牌备注1电缆保护管电缆防护管内铁骨厚度不低大唐鲁北发电有限责任公司主厂房检修电源箱施工技术协议共9页第3页于1.5MM2镀锌管DN50、DN50、50米3管接头、箱接头4镀锌螺栓5电缆牌6控制柜支架7电缆桥架20米注：对表中未提及的辅材及耗材的材料要求按照较高标准执行3、技术要求3.1、控制箱安装3.1.1主厂房及外围系统控制箱更换2个，1台双电源自动转换控制柜，1台稳压泵控制柜，两台控制柜用电缆连接，控制柜接地必须明显可靠。双电源自动转换控制柜采用落地式安装，焊接金属支架，支架与地面连接牢固可靠，双电源自动转换控制柜焊接在金属支架上，焊接牢固可靠，有明显焊接点。稳压泵控制柜采用挂壁式安装，控制柜与墙体国定可靠牢固。3.1.2拆除的两台控制箱必须喷漆控制箱门损坏的进行更换，控制箱门统一更换合页、门箱把手，合页和把手必须采用上海生久品牌。3.1.3电缆接线必须采用合格的电缆鼻子，压接紧固，电缆鼻子终端热缩黄绿红蓝标识终端头3.1.4控制箱的电源电缆保护软管全部进行更换，电缆软管长度不超过2米，保持自然弧度，电缆进箱处不可持力，超过2米的必须更换为镀锌管，电缆软管与镀锌管的接头处必须采用管接头，电缆软管与箱体的结合处必须采用箱接头。3.1.5控制箱的镀锌管必须由花角铁固定在墙面上，花角铁和镀锌管由U型管固定，原先焊接的等不合格的必须更换，不准出现镀锌管与角铁焊接现象。3.1.6电缆镀锌管、花角铁等必须喷涂白色漆。3.1.7控制箱电源电缆必须挂电缆牌3.1.8因控制箱更换造成的墙体或钢梁的安装痕迹必须清除和覆盖3.1.9接地扁铁焊接面符合规范要求，焊接面刷防腐漆，扁铁刷黄绿间隔色环3.1.10箱体与接地扁铁链接用25平方接地独股线，两端压接电缆鼻子，电缆鼻子压接必须镀锡。3.2、UPS电源更换3.2.1旧UPS电源箱拆除，并运送至指定位置。3.2.2新UPS电源箱安装，并接线，及整体调试工作。4.各工序流程及主...
