质量缺陷修补方案(上报修改)VIP免费

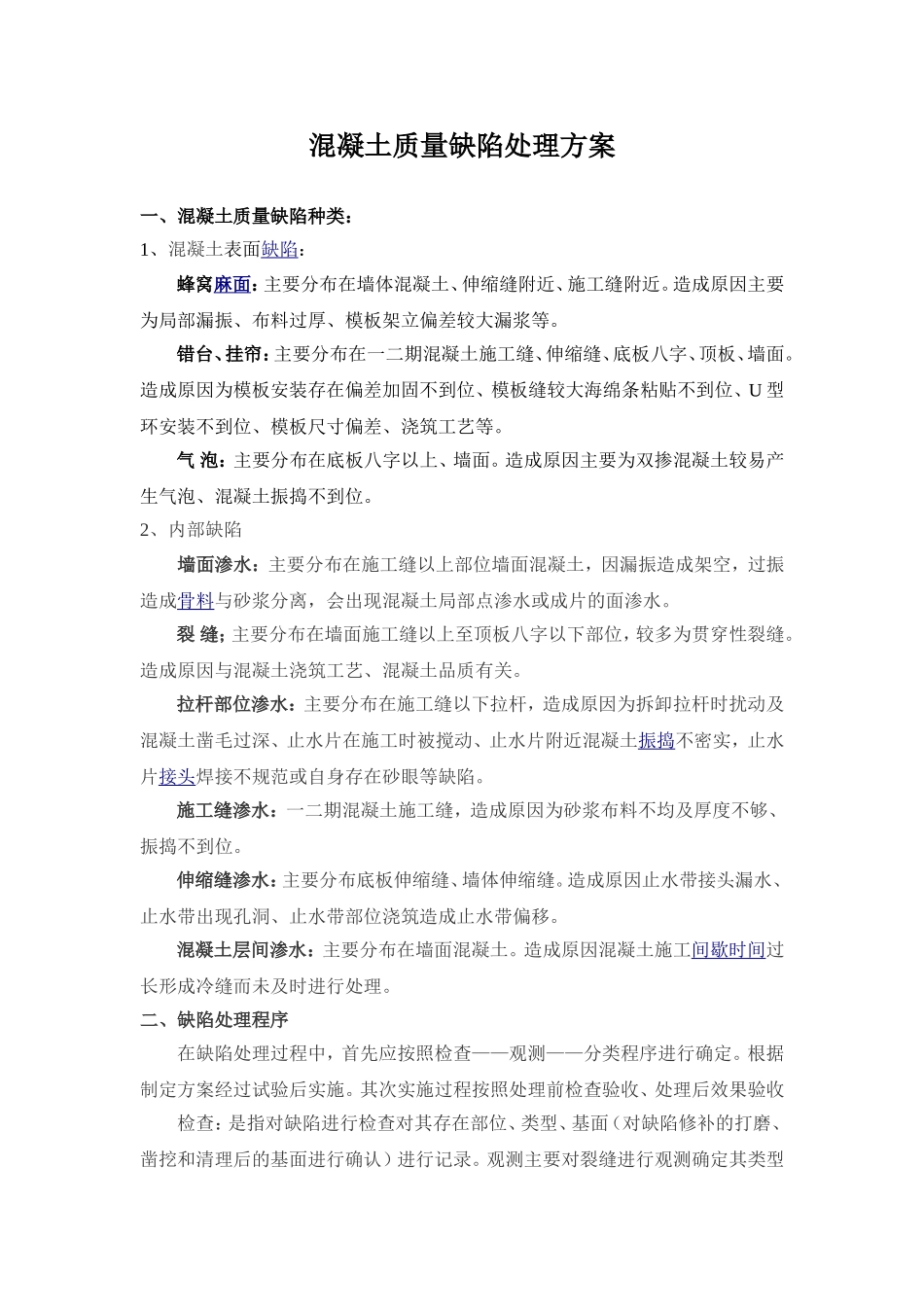

混凝土质量缺陷处理方案一、混凝土质量缺陷种类：1、混凝土表面缺陷：蜂窝麻面：主要分布在墙体混凝土、伸缩缝附近、施工缝附近。造成原因主要为局部漏振、布料过厚、模板架立偏差较大漏浆等。错台、挂帘：主要分布在一二期混凝土施工缝、伸缩缝、底板八字、顶板、墙面。造成原因为模板安装存在偏差加固不到位、模板缝较大海绵条粘贴不到位、U型环安装不到位、模板尺寸偏差、浇筑工艺等。气泡：主要分布在底板八字以上、墙面。造成原因主要为双掺混凝土较易产生气泡、混凝土振捣不到位。2、内部缺陷墙面渗水：主要分布在施工缝以上部位墙面混凝土，因漏振造成架空，过振造成骨料与砂浆分离，会出现混凝土局部点渗水或成片的面渗水。裂缝；主要分布在墙面施工缝以上至顶板八字以下部位，较多为贯穿性裂缝。造成原因与混凝土浇筑工艺、混凝土品质有关。拉杆部位渗水：主要分布在施工缝以下拉杆，造成原因为拆卸拉杆时扰动及混凝土凿毛过深、止水片在施工时被搅动、止水片附近混凝土振捣不密实，止水片接头焊接不规范或自身存在砂眼等缺陷。施工缝渗水：一二期混凝土施工缝，造成原因为砂浆布料不均及厚度不够、振捣不到位。伸缩缝渗水：主要分布底板伸缩缝、墙体伸缩缝。造成原因止水带接头漏水、止水带出现孔洞、止水带部位浇筑造成止水带偏移。混凝土层间渗水：主要分布在墙面混凝土。造成原因混凝土施工间歇时间过长形成冷缝而未及时进行处理。二、缺陷处理程序在缺陷处理过程中，首先应按照检查——观测——分类程序进行确定。根据制定方案经过试验后实施。其次实施过程按照处理前检查验收、处理后效果验收检查：是指对缺陷进行检查对其存在部位、类型、基面（对缺陷修补的打磨、凿挖和清理后的基面进行确认）进行记录。观测主要对裂缝进行观测确定其类型根据其发展情况确定处理方案。分类是指根据检查的缺陷情况进行分等。三、缺陷处理材料根据不同缺陷采取不同的修补材料，选用的主要材料如下：1、用于混凝土表面缺陷处理的材料及配比水泥、矿粉、丙乳:丙乳砂浆或丙乳水泥浆配比要求水泥、矿粉等采用与箱涵混凝土配合比同一厂家同一产品。通过现场试验确定配比为（1）丙乳水泥浆：灰水泥：白水泥：矿粉：丙乳：3：1：3：2.2；（2）丙乳砂浆：灰水泥：砂：膨胀剂=1：2.15：0.12，另加丙乳适量，为使修补表面颜色接近混凝土颜色，将配比中水泥按照7：4的比例由白水泥和灰水泥进行配置。2、裂缝处理材料环氧树脂灌浆材料、水溶性聚氨脂灌浆材料、水泥基渗透结晶型表面防水材料、丙乳、聚硫密封闭胶。四、缺陷处理施工工艺1、表面缺陷处理1.1蜂窝、麻面处理（1）将表面不符合要求的混凝土人工进行清除，松动碎块、残碴用工具凿除至母体密实面，并凿成斜坡，再用高压风水冲洗干净。（2）当凿除深度小于10cm以内，并且无渗水情况时，采用涂刷丙乳净浆界面剂一层，然后抹压丙乳砂浆，每次抹水浆厚度控制在5~10mm，要求丙乳砂浆浆层密实，最后再用与母体混凝土颜色相近的丙乳砂浆进行收面。丙乳砂浆浆抹压后约2小时开始初凝，此时使用砂纸对砼表面进行打磨，随后使用喷雾器进行加湿养护。水泥砂浆终凝后再继续潮湿养护，养护时间7天。（3）当凿除深度大于10cm，并且无渗水情况时，采用涂刷界面剂一层，采取浇筑高一级标号的细石混凝土（4）渗水时用堵漏剂砂浆堵漏，再用丙乳砂浆作覆盖层，两者均应同时埋设灌浆嘴与内部蜂窝连通；灌浆补强，不渗水时浆液用环氧树脂，渗水时灌聚氨酯。（5）麻面处理，只要凿除表面混凝土，然后清洗干净，抹上与母体颜色相近的丙乳砂浆并抹平整即。1.2气泡处理待模板拆除后，先用高压水冲洗干净，然后涂一层界面剂，用铁抹子把丙乳水泥浆料按进气泡内并压实，使其紧密接触已浇筑的混凝土表面，再用铁沫子抹平。1.3错台、挂帘处理确定错台部位分界线位置，沿分界线弹道墨线，用切缝机沿线剔除挂帘部分根据错台的大小分别进行处理。（1）错台高度大于1cm的处理方法：①将错台一侧，顺水流方向按110∶坡度凿成斜面，垂直水流方向按130∶坡度凿成斜面，边缘凿除深度均应不小于1cm；②清洗干净，表面用丙乳砂浆进行修补至平整。（2）错台高度小于1cm的用磨岩机...
