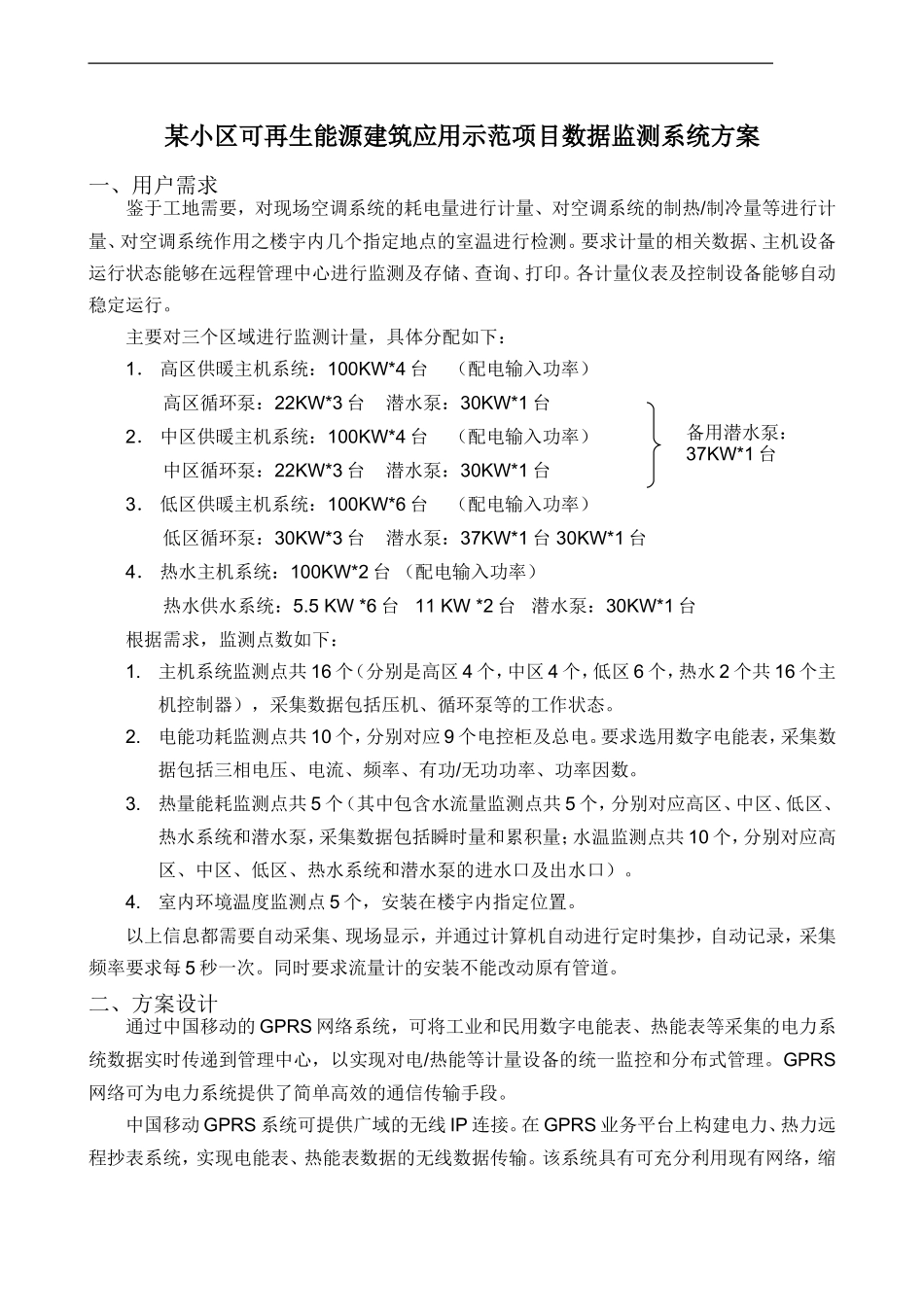

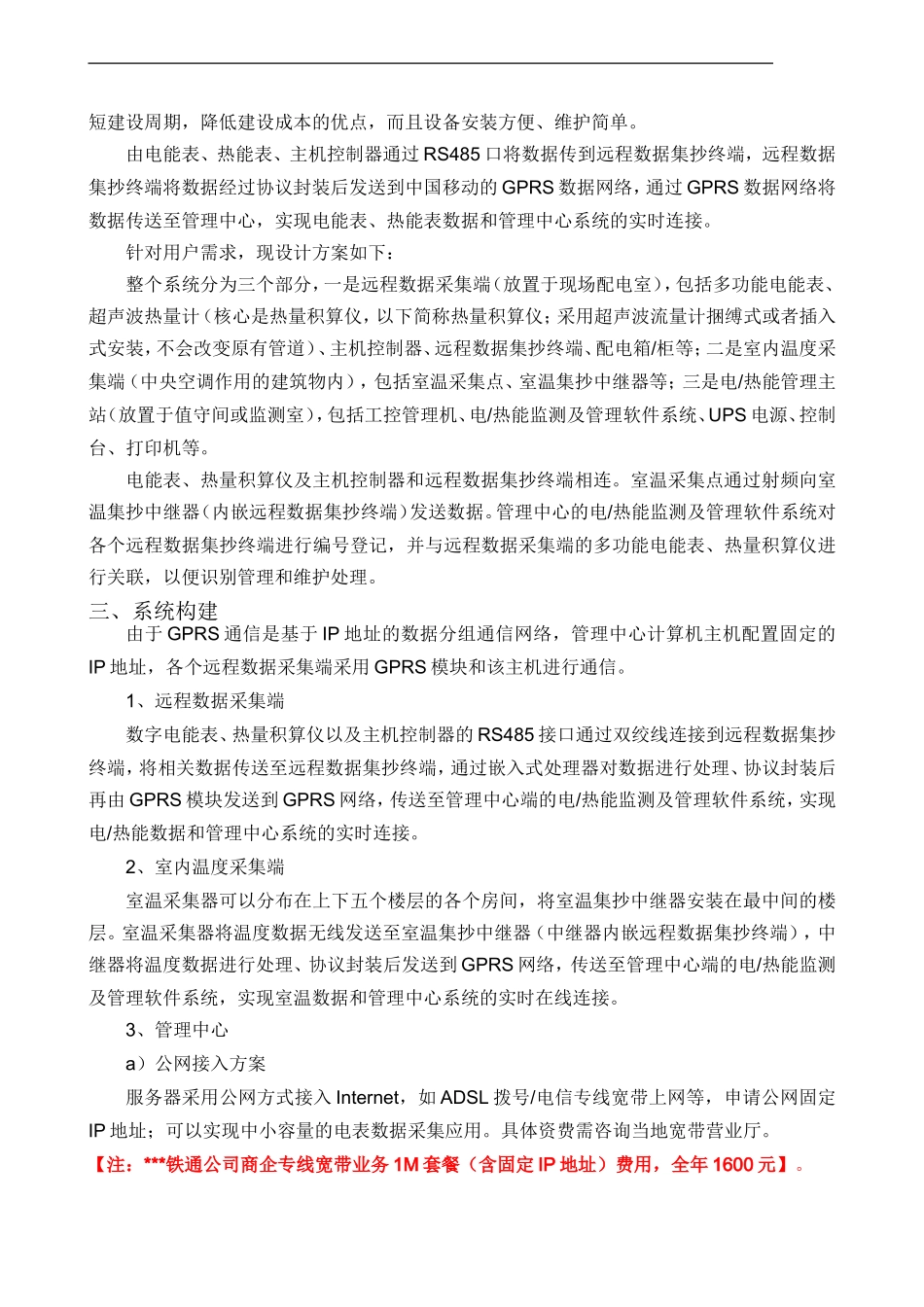

某小区可再生能源建筑应用示范项目数据监测系统方案一、用户需求鉴于工地需要，对现场空调系统的耗电量进行计量、对空调系统的制热/制冷量等进行计量、对空调系统作用之楼宇内几个指定地点的室温进行检测。要求计量的相关数据、主机设备运行状态能够在远程管理中心进行监测及存储、查询、打印。各计量仪表及控制设备能够自动稳定运行。主要对三个区域进行监测计量，具体分配如下：1．高区供暖主机系统：100KW*4台（配电输入功率）高区循环泵：22KW*3台潜水泵：30KW*1台2．中区供暖主机系统：100KW*4台（配电输入功率）中区循环泵：22KW*3台潜水泵：30KW*1台3．低区供暖主机系统：100KW*6台（配电输入功率）低区循环泵：30KW*3台潜水泵：37KW*1台30KW*1台4．热水主机系统：100KW*2台（配电输入功率）热水供水系统：5.5KW*6台11KW*2台潜水泵：30KW*1台根据需求，监测点数如下：1.主机系统监测点共16个（分别是高区4个，中区4个，低区6个，热水2个共16个主机控制器），采集数据包括压机、循环泵等的工作状态。2.电能功耗监测点共10个，分别对应9个电控柜及总电。要求选用数字电能表，采集数据包括三相电压、电流、频率、有功/无功功率、功率因数。3.热量能耗监测点共5个（其中包含水流量监测点共5个，分别对应高区、中区、低区、热水系统和潜水泵，采集数据包括瞬时量和累积量；水温监测点共10个，分别对应高区、中区、低区、热水系统和潜水泵的进水口及出水口）。4.室内环境温度监测点5个，安装在楼宇内指定位置。以上信息都需要自动采集、现场显示，并通过计算机自动进行定时集抄，自动记录，采集频率要求每5秒一次。同时要求流量计的安装不能改动原有管道。二、方案设计通过中国移动的GPRS网络系统，可将工业和民用数字电能表、热能表等采集的电力系统数据实时传递到管理中心，以实现对电/热能等计量设备的统一监控和分布式管理。GPRS网络可为电力系统提供了简单高效的通信传输手段。中国移动GPRS系统可提供广域的无线IP连接。在GPRS业务平台上构建电力、热力远程抄表系统，实现电能表、热能表数据的无线数据传输。该系统具有可充分利用现有网络，缩备用潜水泵：37KW*1台短建设周期，降低建设成本的优点，而且设备安装方便、维护简单。由电能表、热能表、主机控制器通过RS485口将数据传到远程数据集抄终端，远程数据集抄终端将数据经过协议封装后发送到中国移动的GPRS数据网络，通过GPRS数据网络将数据传送至管理中心，实现电能表、热能表数据和管理中心系统的实时连接。针对用户需求，现设计方案如下：整个系统分为三个部分，一是远程数据采集端（放置于现场配电室），包括多功能电能表、超声波热量计（核心是热量积算仪，以下简称热量积算仪；采用超声波流量计捆缚式或者插入式安装，不会改变原有管道）、主机控制器、远程数据集抄终端、配电箱/柜等；二是室内温度采集端（中央空调作用的建筑物内），包括室温采集点、室温集抄中继器等；三是电/热能管理主站（放置于值守间或监测室），包括工控管理机、电/热能监测及管理软件系统、UPS电源、控制台、打印机等。电能表、热量积算仪及主机控制器和远程数据集抄终端相连。室温采集点通过射频向室温集抄中继器（内嵌远程数据集抄终端）发送数据。管理中心的电/热能监测及管理软件系统对各个远程数据集抄终端进行编号登记，并与远程数据采集端的多功能电能表、热量积算仪进行关联，以便识别管理和维护处理。三、系统构建由于GPRS通信是基于IP地址的数据分组通信网络，管理中心计算机主机配置固定的IP地址，各个远程数据采集端采用GPRS模块和该主机进行通信。1、远程数据采集端数字电能表、热量积算仪以及主机控制器的RS485接口通过双绞线连接到远程数据集抄终端，将相关数据传送至远程数据集抄终端，通过嵌入式处理器对数据进行处理、协议封装后再由GPRS模块发送到GPRS网络，传送至管理中心端的电/热能监测及管理软件系统，实现电/热能数据和管理中心系统的实时连接。2、室内温度采集端室温采集器可以分布在上下五个楼层的各个房间，将室温集抄中继器安装在最中间的楼层。室温采集器将温度数据无线发送至室温集抄中继器（中继器内嵌远...
