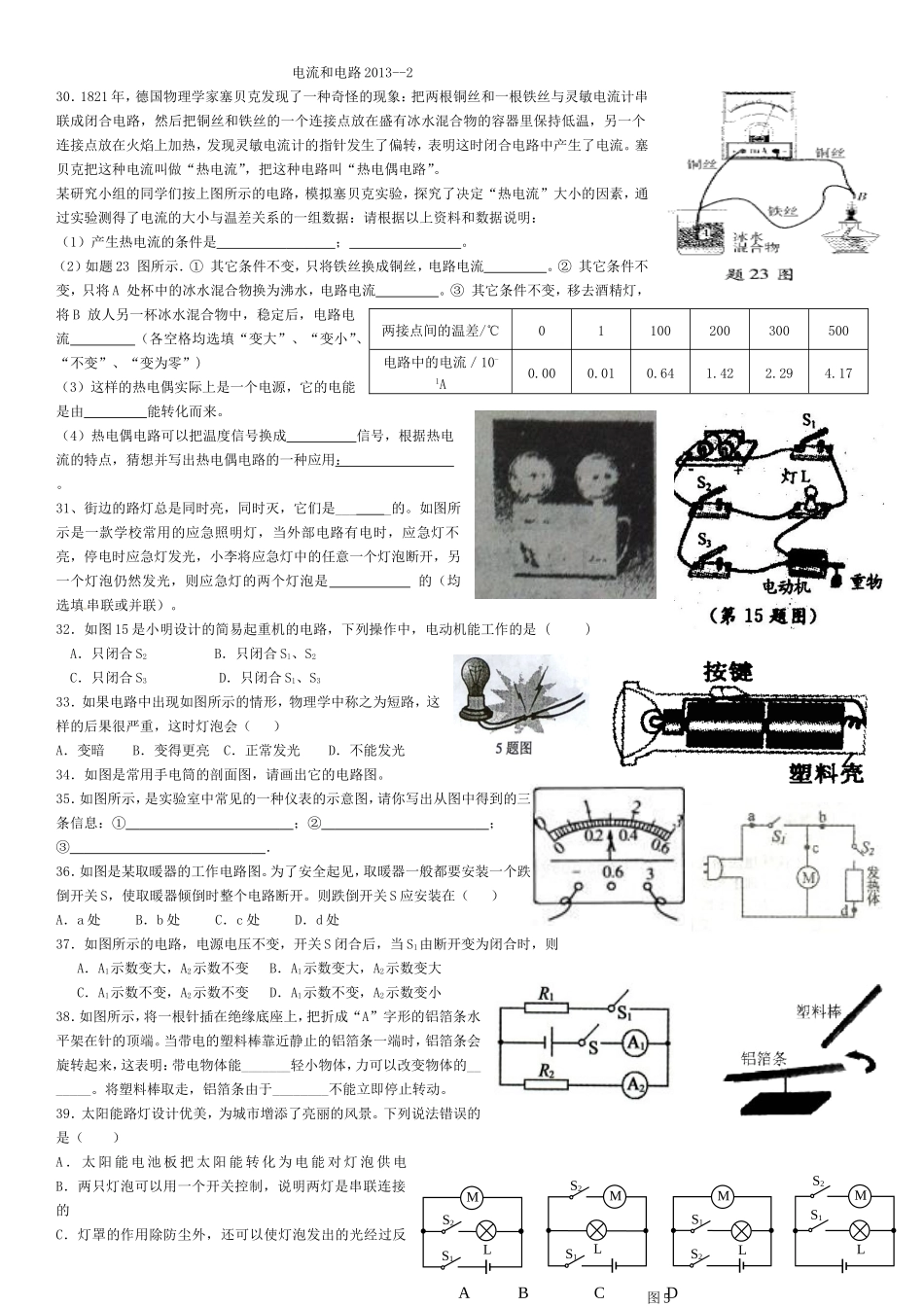

电流和电路2013--230．1821年，德国物理学家塞贝克发现了一种奇怪的现象：把两根铜丝和一根铁丝与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温，另一个连接点放在火焰上加热，发现灵敏电流计的指针发生了偏转，表明这时闭合电路中产生了电流。塞贝克把这种电流叫做“热电流”，把这种电路叫“热电偶电路”。某研究小组的同学们按上图所示的电路，模拟塞贝克实验，探究了决定“热电流”大小的因素，通过实验测得了电流的大小与温差关系的一组数据：请根据以上资料和数据说明：（1）产生热电流的条件是；。（2）如题23图所示．①其它条件不变，只将铁丝换成铜丝，电路电流。②其它条件不变，只将A处杯中的冰水混合物换为沸水，电路电流。③其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，稳定后，电路电流（各空格均选填“变大”、“变小”、“不变”、“变为零”)（3）这样的热电偶实际上是一个电源，它的电能是由能转化而来。（4）热电偶电路可以把温度信号换成信号，根据热电流的特点，猜想并写出热电偶电路的一种应用：。31、街边的路灯总是同时亮，同时灭，它们是____的。如图所示是一款学校常用的应急照明灯，当外部电路有电时，应急灯不亮，停电时应急灯发光，小李将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是的（均选填串联或并联）。32．如图15是小明设计的简易起重机的电路，下列操作中，电动机能工作的是()A．只闭合S2B．只闭合Sl、S2C．只闭合S3D．只闭合S1、S333．如果电路中出现如图所示的情形，物理学中称之为短路，这样的后果很严重，这时灯泡会（）A．变暗B．变得更亮C．正常发光D．不能发光34．如图是常用手电筒的剖面图，请画出它的电路图。35．如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：①；②；③．36．如图是某取暖器的工作电路图。为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开。则跌倒开关S应安装在（）A．a处B．b处C．c处D．d处37．如图所示的电路，电源电压不变，开关S闭合后，当S1由断开变为闭合时，则A．A1示数变大，A2示数不变B．A1示数变大，A2示数变大C．A1示数不变，A2示数不变D．A1示数不变，A2示数变小38．如图所示，将一根针插在绝缘底座上，把折成“A”字形的铝箔条水平架在针的顶端。当带电的塑料棒靠近静止的铝箔条一端时，铝箔条会旋转起来，这表明：带电物体能_______轻小物体，力可以改变物体的_______。将塑料棒取走，铝箔条由于________不能立即停止转动。39．太阳能路灯设计优美，为城市增添了亮丽的风景。下列说法错误的是（）A．太阳能电池板把太阳能转化为电能对灯泡供电B．两只灯泡可以用一个开关控制，说明两灯是串联连接的C．灯罩的作用除防尘外，还可以使灯泡发出的光经过反两接点间的温差/℃01100200300500电路中的电流／10-1A0.000.010.641.422.294.17ABCD图5MLS2S1S1MS2LS2MS1LMS2S1L射变得柔和D．漫反射也遵循反射定律40.某宾馆的房卡只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个（填电路元件）接在电路中。41、下列用品中，通常情况下属于绝缘体的是【】A．金属勺B．瓷碗C．铅笔芯D．铁钉42、某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。在图5所示的四个电路图中，符合上述要求的是【】43、如图4甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图4乙所示），金属棒中【】A、电流方向由A到BB、电流方向由B到AC、有电流但方向无法确定D、始终无电流45、在右图所示的电路中，闭合开关后两盏灯都可能发光的是【】A．只闭合开关S1B．只闭合开关S2C．只闭合开关S1、S2D．开关S1、S2、S3都闭合46、将下面一个物体与小灯泡串联在电源上，闭合开关后能使小灯泡发光的是【】A、橡皮B、铅笔芯C、塑料尺D、透明胶带47、某保密室有三道门，关上一道门相当于闭合一个开关，当三道门都关上时，值班室内的绿色指示灯L才会发光，说明三道门都已关好。则下列电路...
