第2节-电流的测量(第一课时)VIP专享VIP免费

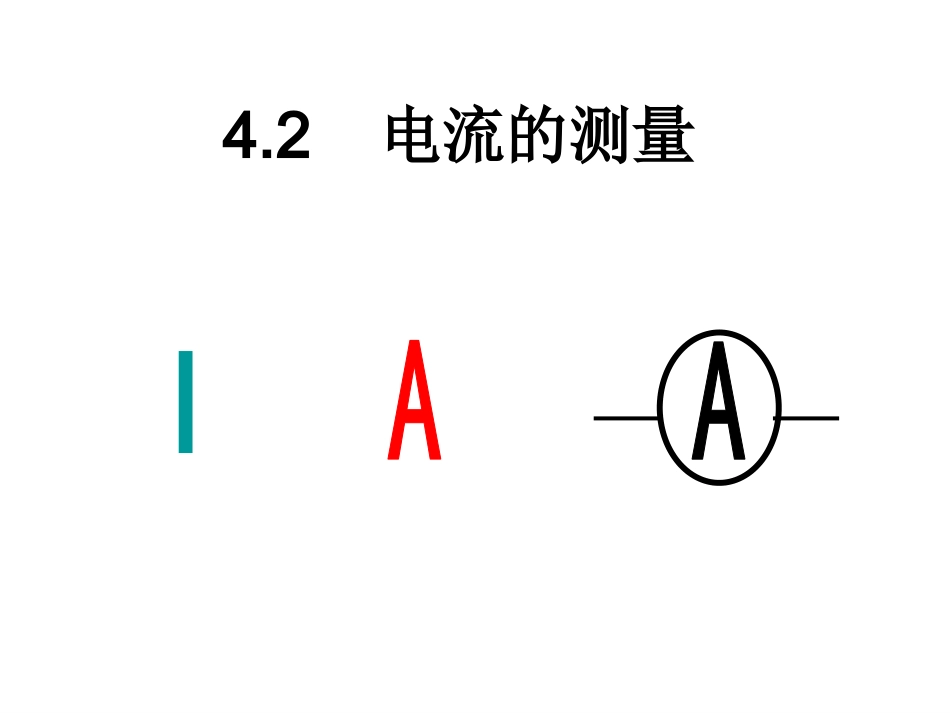

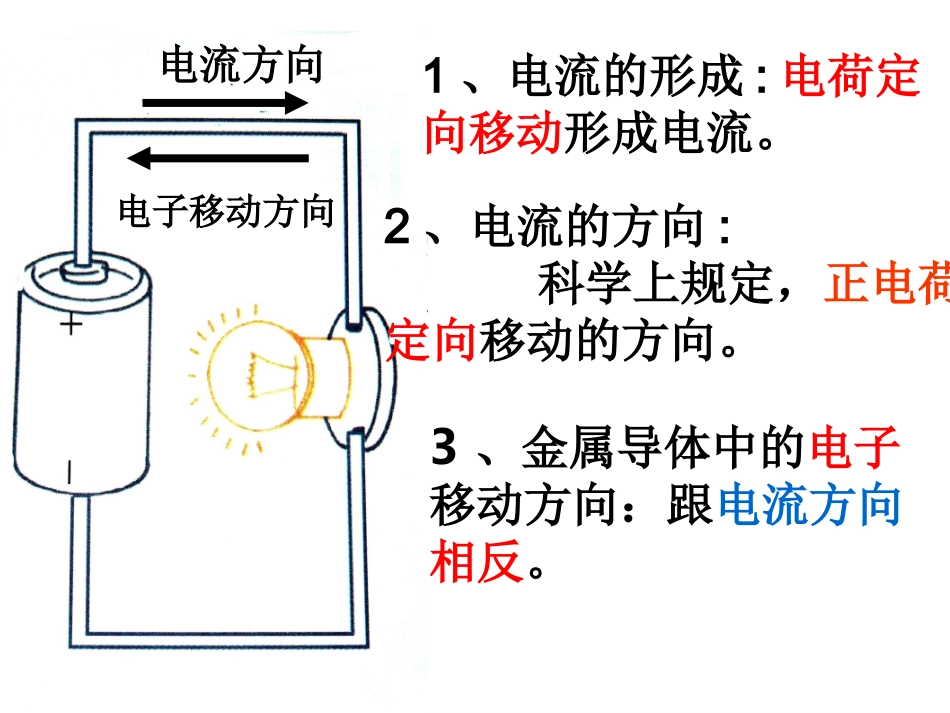

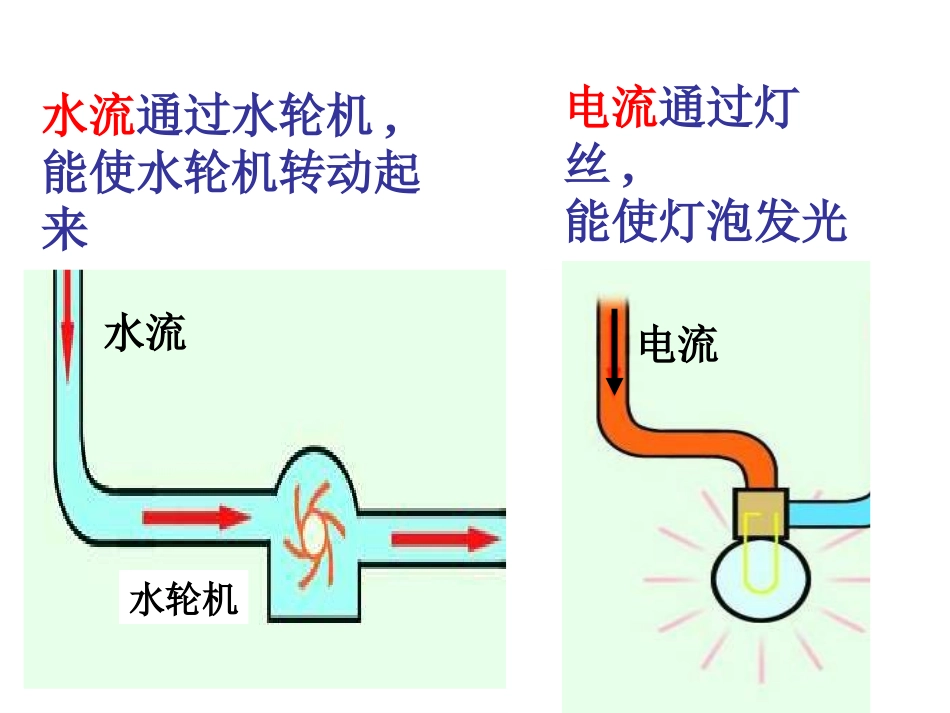

4.2电流的测量I水轮机水流水流通过水轮机,能使水轮机转动起来电流通过灯丝,能使灯泡发光电流3、金属导体中的电子移动方向：跟电流方向相反。电子移动方向电流方向1、电流的形成:电荷定向移动形成电流。2、电流的方向:科学上规定，正电荷定向移动的方向。问题:用一节干电池和两节串联的干电池分别给同一个灯泡通电,你发现了什么?电路中电流有大有小电流强度：表示电流的大小，简称电流。符号：电流的国际主单位是安培（A）还有：毫安（mA）、微安（μA）电冰箱约为1A法国物理学家安培电滋学的奠基人之一I单位换算•1.2A=mA=μA•0.06A=μA•500mA=A•1.5x103μA=A=mA1.2x1031.2x1066x1040.51.51.5x10-3你知道一些电器的电流大小吗？手机：待机15~50mA、开机60~300mA、发射200~400mA电冰箱1A电子表1.5~2μA柜式空调约为10A电饭煲3.2~4.5A高压输电200A几种常见的电流表实验室用电流表实验室用电流表教学电流表教学电流表灵敏电流表灵敏电流表学生电流表学生电流表电流的测量电流表看一看！电流表的元件符号：33个接线柱个接线柱标着标着““0.6”0.6”、“、“3”3”的接线柱的接线柱为：为：““++””接线柱接线柱标着标着““-”-”的接线柱为：的接线柱为：““-”-”接线柱接线柱22个量程（公用一个个量程（公用一个““--””接线柱）接线柱）电流表的刻度盘电流表的刻度盘根据量程确定根据量程确定每个大格每个大格和和每个小格每个小格((分度值分度值))所表示的电流值所表示的电流值甲图甲图量程量程00～～0.6A0.6A每个大格每个大格分度值分度值分度值分度值每个大格每个大格0.020.02安安0.20.2安安0.10.1安安11安安乙图乙图00～～3A3A量程量程电流表的读数读出课本图4-17中电流值电流表——测量电流的大小1、元件符号：2、接线柱：“+”接线柱“—”接线柱3、量程：小量程：大量程：调零旋钮检查指针是否指在零刻度1、调零2、选量程：试触法试触法在不能预先估计被测电流大小的情况下，要先用电路的一个线头迅速试触电流表的接线柱，看看指针的偏转情况．要测量某一部分电路中的电流，必须把电流表串联串联在这部分电路里+绝对不允许不经过用电器而把电流表直接接到电源的两极上否则，电流表将很快烧坏。电流表的使用4、绝对不允许将电流表直接接到电源的两极上。直接接到电源的两极上。2、选量程：“十”、“一”接线柱的接法要正确；3、电流表应串联串联在电路中；1、调零：5、正确读数、及时记录。知道了吗?0.6A3AA0.6A3AA0.6A3AA测量通过小灯泡的电流时电流表的接法要测量某一部分电路中的电流，必须把电流表串联串联在这部分电路里测量L1支路中电流时，电流表的接法测量L2支路中电流时,电流表的接法1观察下表：（1）大量程为：，每小格为安；小量程为：，每小格为安。(2)(a)图示数为安;(b)图示数为安(3)请在（c）图标出电流为2.4安时的指针位置及应接入电路的接线柱。如图A、B、C、D是根据左边实物连接的电路图，其中正确的是()AAB
