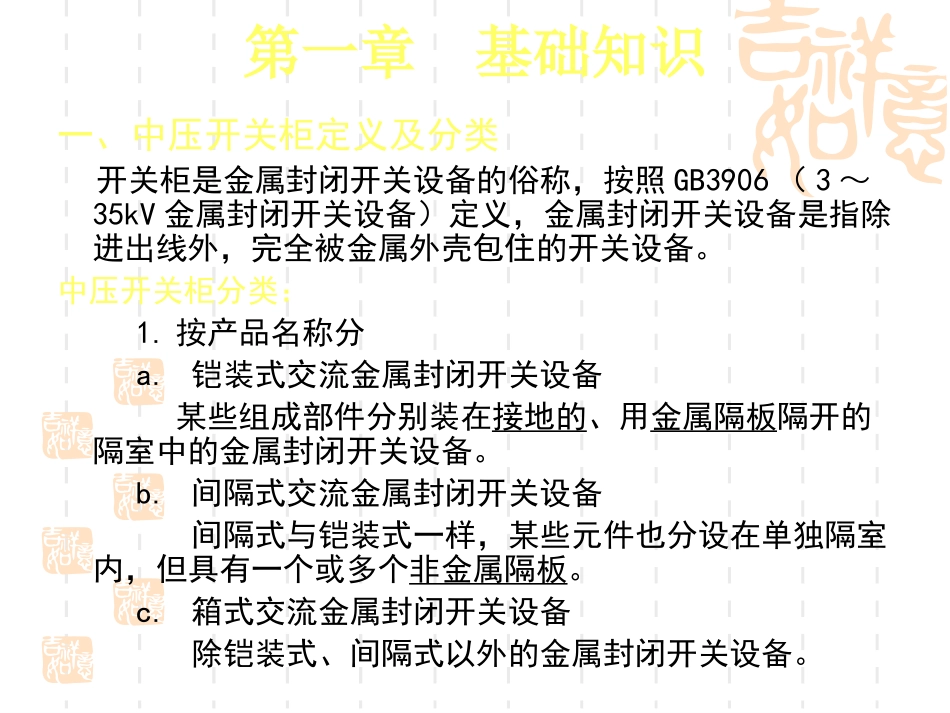

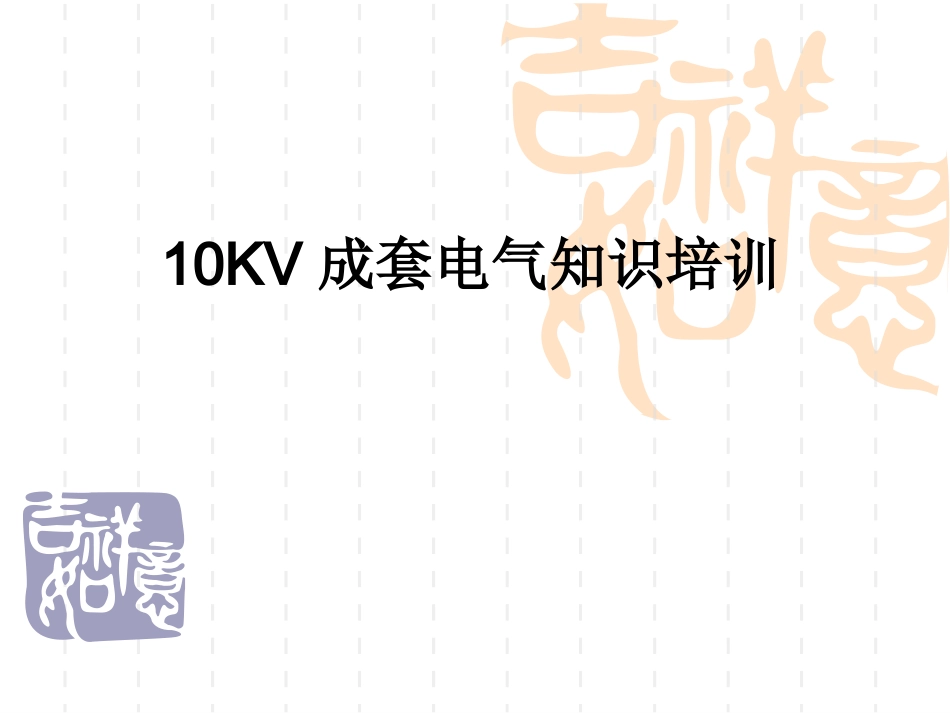

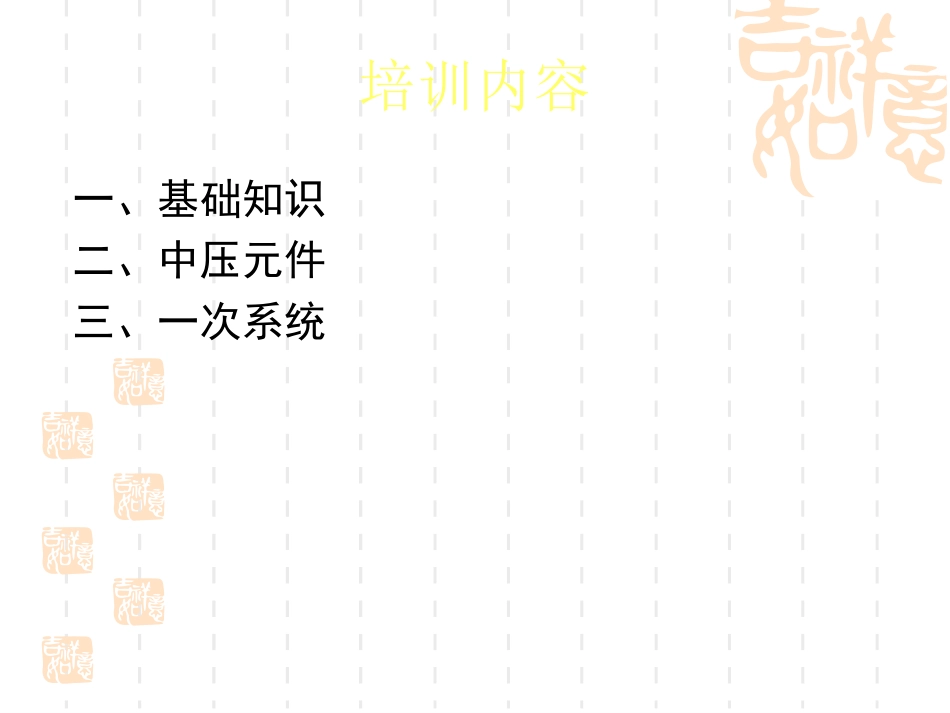

10KV成套电气知识培训培训内容一、基础知识二、中压元件三、一次系统第一章基础知识一、中压开关柜定义及分类开关柜是金属封闭开关设备的俗称，按照GB3906（3～35kV金属封闭开关设备）定义，金属封闭开关设备是指除进出线外，完全被金属外壳包住的开关设备。中压开关柜分类：1.按产品名称分a.铠装式交流金属封闭开关设备某些组成部件分别装在接地的、用金属隔板隔开的隔室中的金属封闭开关设备。b.间隔式交流金属封闭开关设备间隔式与铠装式一样，某些元件也分设在单独隔室内，但具有一个或多个非金属隔板。c.箱式交流金属封闭开关设备除铠装式、间隔式以外的金属封闭开关设备。2.按结构特征分a.固定式SF6负荷开关、真空负荷开关、压气负荷开关等均采用固定安装方式。特点：运行可靠，维修不方便。b.移开式断路器手车、PT手车、计量手车、隔离手车等均采用移开安装方式。特点：检修方便，梅花触头容易发生故障。3.按使用场所分a.户内我们公司大部分产品都是户内产品b.户外箱式变、GW-126户外交流高压隔离开关二、开关柜型号命名开关柜型号是根据由国家机械工业部发布的行业标准《JB/T8754高压开关设备型号编制办法》来命名。JB/T8754标准为推荐性而非强制性，因此开关柜命名不一定完全遵循本标准。公司产品：按标准命名：KYN28A-12、XGN15-12、XGN87-12；未按标准命名：HXGN17-12、XGNX-121.开关柜全型号组成（简化）1.1.全型号组成的第1~3位按下表确定。（环网——H）1.2.第4位为设计序号，按产品型号证书发放的先后顺序用阿拉伯数字表示，由型号颁发单位统一编排。（西高所）1.3.第5位为改进顺序号，按改进先后顺序用A、B、C……表示，由型号颁发单位统一编排。1.4.第6位为额定电压，用阿拉伯数字表示，单位千伏（kV）。1.5.第7位为主开关类型，见下表（S）——配少油断路器；（L）——配SF6断路器（Z）——配真空断路器；（F）——配负荷开关（F.R）——配负荷开关+熔断器组合；（J.R）——配接触器+熔断器组合；（F-C）（G）——配隔离开关；1.6.第8位为主开关所配用的操动机构类别。常用弹簧操动机构T。1.7.第9位为开关柜的额定电流，以安培值表示（A）。1.8.第10位为开关柜的额定短路开断电流或额定短时耐受电流，以千安值表示（kA）。实例“KYN28A-12（Z）/T1250-31.5”型号解读K——铠装式交流金属封闭开关设备Y——移开式N——户内28——设计序号A——改进顺序号12——额定电压（12kV）（Z）——配真空断路器T——采用弹操机构1250——额定电流（1250A）31.5——开断（31.5kA）实例“XGN15-12(F.R)/T100-31.5”型号解读X——箱式交流金属封闭开关设备G——固定式N——户内15——设计序号12——额定电压（12kV）（F.R）——配负荷开关+熔断器组合；T——采用弹操机构100——额定电流（100A）31.5——开断（31.5kA）(通过熔断器实现)三、开关柜额定值1.额定电压额定电压为开关设备所在系统的最高电压上限。标准值：3.6，7.2，12，24，40.52.额定绝缘水平衡量开关设备绝缘水平两个非常重要指标：额定短时工频耐受电压（1min）和额定雷电冲击耐受电压。电力行业标准比GB11022要求高些，电力行业标准DL/T593还规定便于现场测量的空气绝缘距离。耐压参数3.额定频率额定频率的标准值为16.67Hz、25Hz、50Hz。三相开关设备的额定频率标准值为50Hz。4.额定电流开关设备的额定电流是开关设备在规定使用和性能条件下能持续通过的电流有效值。如630A、1250A、3150A。功能单元是以单元内各主回路元件中具有最小额定电流的元件的值，作为该单元的额定电流。5.额定短时耐受电流（热稳定）在规定使用和性能条件下，在规定的短时间内，开关设备在合闸位置能够承载的电流的有效值。20kA、25kA、31.5kA、40kA、50kA。6.额定峰值耐受电流（动稳定）在规定使用和性能条件下，开关设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值。50kA、63kA、80kA、100kA、130kA。额定峰值耐受电流一般取额定短时耐受电流的2.55倍。7.额定短路持续时间开关设备在合闸位置能承载额定短时耐受电流的时间间隔。0.5S，1S，2S，3S，4S。四、外壳防护等级（GB4208）1.外壳防护等级用IP代码表示。2.IP...
