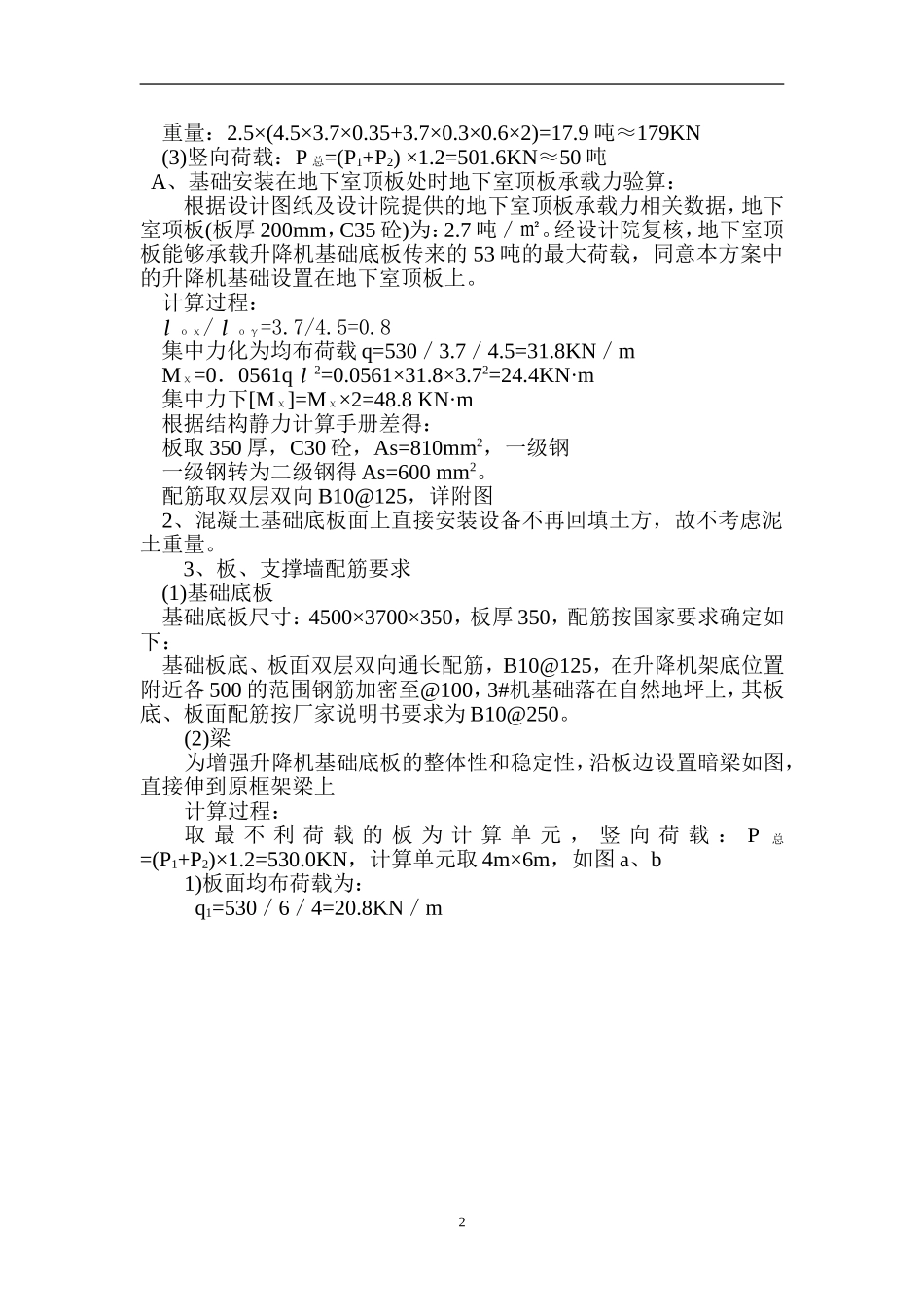

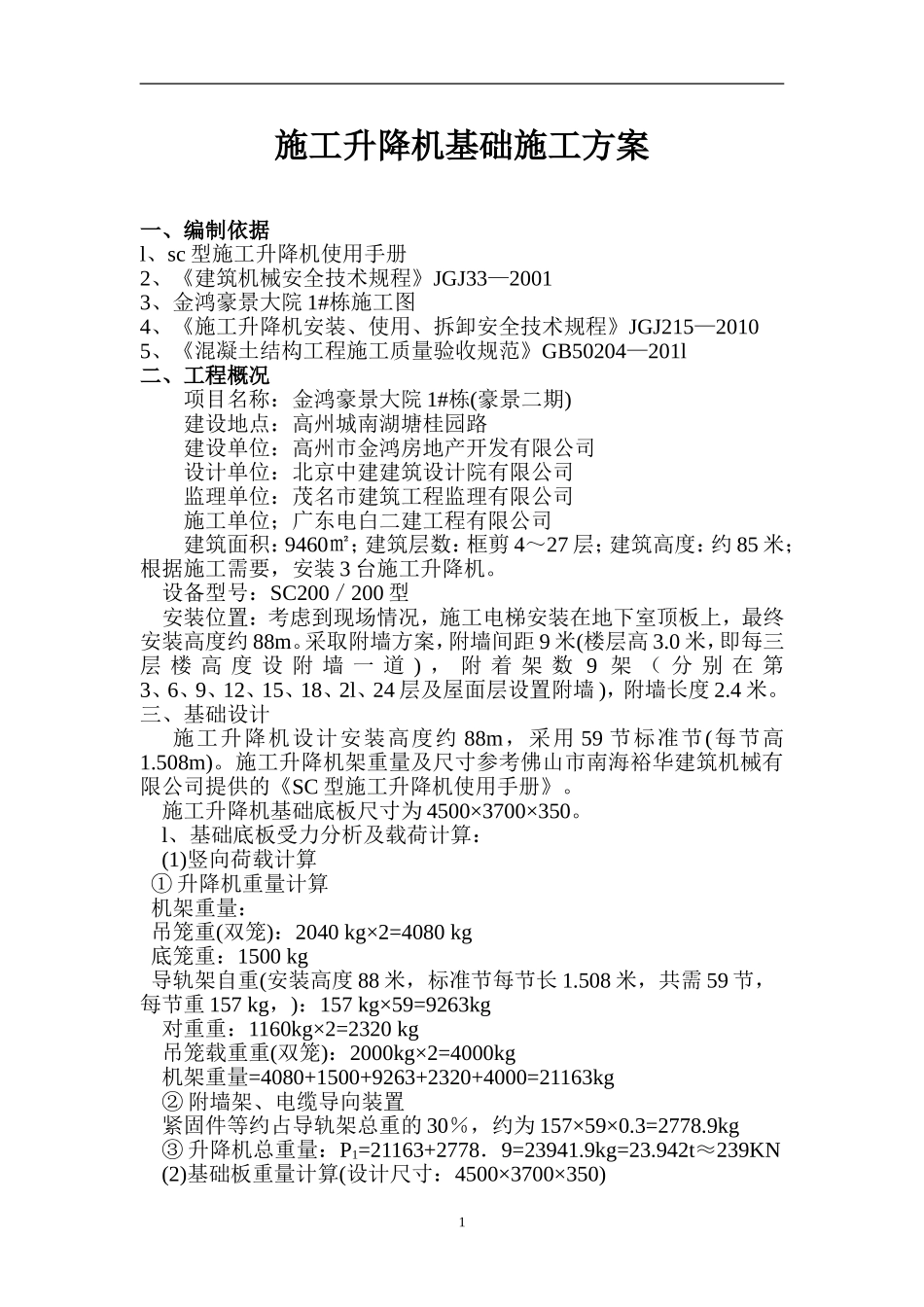

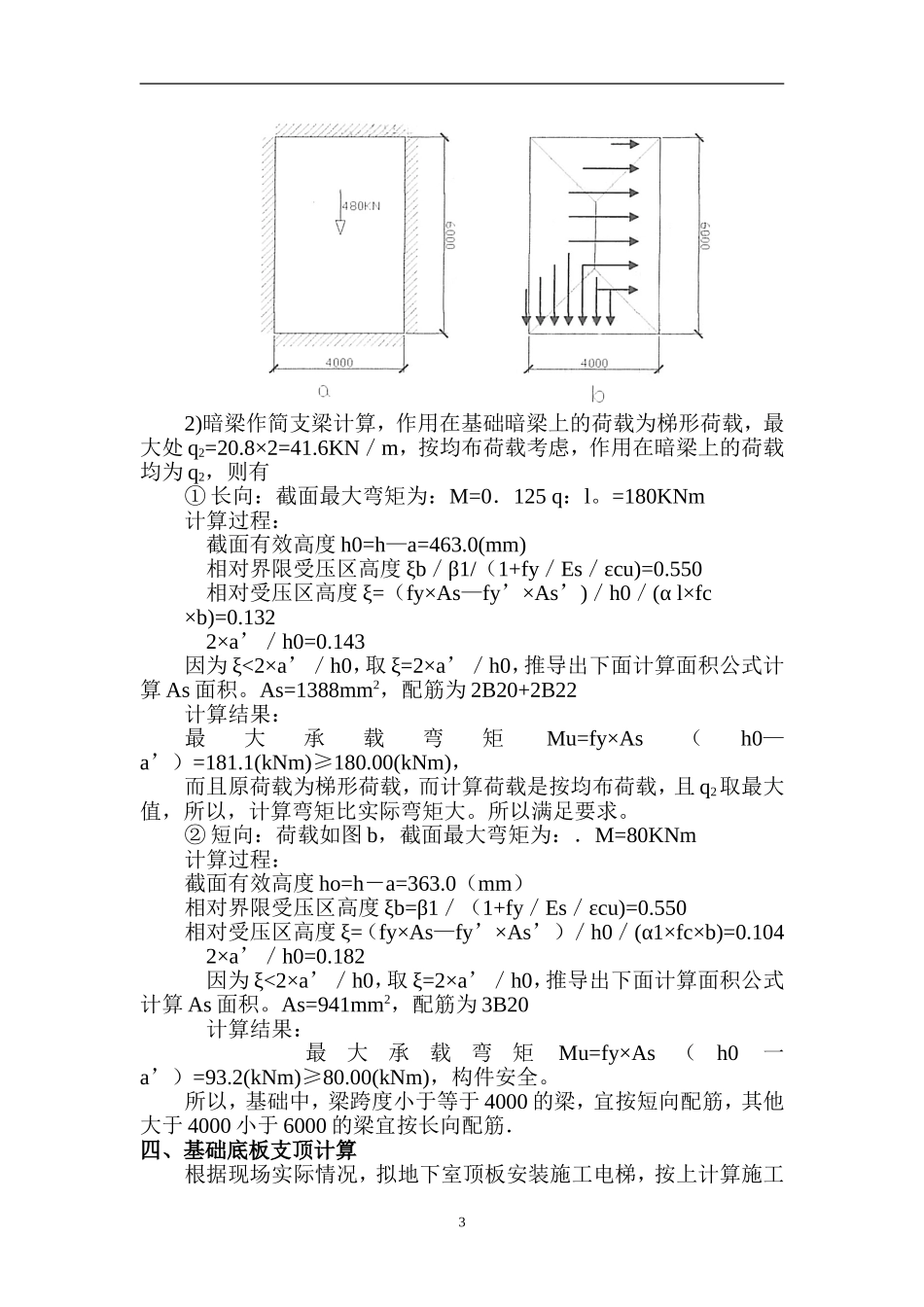

施工升降机基础施工方案一、编制依据l、sc型施工升降机使用手册2、《建筑机械安全技术规程》JGJ33—20013、金鸿豪景大院1#栋施工图4、《施工升降机安装、使用、拆卸安全技术规程》JGJ215—20105、《混凝土结构工程施工质量验收规范》GB50204—201l二、工程概况项目名称：金鸿豪景大院1#栋(豪景二期)建设地点：高州城南湖塘桂园路建设单位：高州市金鸿房地产开发有限公司设计单位：北京中建建筑设计院有限公司监理单位：茂名市建筑工程监理有限公司施工单位；广东电白二建工程有限公司建筑面积：9460㎡；建筑层数：框剪4～27层；建筑高度：约85米；根据施工需要，安装3台施工升降机。设备型号：SC200／200型安装位置：考虑到现场情况，施工电梯安装在地下室顶板上，最终安装高度约88m。采取附墙方案，附墙间距9米(楼层高3.0米，即每三层楼高度设附墙一道)，附着架数9架（分别在第3、6、9、12、15、18、2l、24层及屋面层设置附墙)，附墙长度2.4米。三、基础设计施工升降机设计安装高度约88m，采用59节标准节(每节高1.508m)。施工升降机架重量及尺寸参考佛山市南海裕华建筑机械有限公司提供的《SC型施工升降机使用手册》。施工升降机基础底板尺寸为4500×3700×350。l、基础底板受力分析及载荷计算：(1)竖向荷载计算①升降机重量计算机架重量：吊笼重(双笼)：2040kg×2=4080kg底笼重：1500kg导轨架自重(安装高度88米，标准节每节长1.508米，共需59节，每节重157kg，)：157kg×59=9263kg对重重：1160kg×2=2320kg吊笼载重重(双笼)：2000kg×2=4000kg机架重量=4080+1500+9263+2320+4000=21163kg②附墙架、电缆导向装置紧固件等约占导轨架总重的30％，约为157×59×0.3=2778.9kg③升降机总重量：P1=21163+2778．9=23941.9kg=23.942t≈239KN(2)基础板重量计算(设计尺寸：4500×3700×350)1重量：2.5×(4.5×3.7×0.35+3.7×0.3×0.6×2)=17.9吨≈179KN(3)竖向荷载：P总=(P1+P2)×1.2=501.6KN≈50吨A、基础安装在地下室顶板处时地下室顶板承载力验算：根据设计图纸及设计院提供的地下室顶板承载力相关数据，地下室项板(板厚200mm，C35砼)为：2.7吨／㎡。经设计院复核，地下室顶板能够承载升降机基础底板传来的53吨的最大荷载，同意本方案中的升降机基础设置在地下室顶板上。计算过程：ιοχ/ιογ=3.7/4.5=0.8集中力化为均布荷载q=530／3.7／4.5=31.8KN／mMχ=0．0561qι2=0.0561×31.8×3.72=24.4KN·m集中力下[Mχ]=Mχ×2=48.8KN·m根据结构静力计算手册差得：板取350厚，C30砼，As=810mm2，一级钢一级钢转为二级钢得As=600mm2。配筋取双层双向B10@125，详附图2、混凝土基础底板面上直接安装设备不再回填土方，故不考虑泥土重量。3、板、支撑墙配筋要求(1)基础底板基础底板尺寸：4500×3700×350，板厚350，配筋按国家要求确定如下：基础板底、板面双层双向通长配筋，B10@125，在升降机架底位置附近各500的范围钢筋加密至@100，3#机基础落在自然地坪上，其板底、板面配筋按厂家说明书要求为B10@250。(2)梁为增强升降机基础底板的整体性和稳定性，沿板边设置暗梁如图，直接伸到原框架梁上计算过程：取最不利荷载的板为计算单元，竖向荷载：P总=(P1+P2)×1.2=530.0KN，计算单元取4m×6m，如图a、b1)板面均布荷载为：q1=530／6／4=20.8KN／m22)暗梁作简支梁计算，作用在基础暗梁上的荷载为梯形荷载，最大处q2=20.8×2=41.6KN／m，按均布荷载考虑，作用在暗梁上的荷载均为q2，则有①长向：截面最大弯矩为：M=0．125q：l。=180KNm计算过程：截面有效高度h0=h—a=463.0(mm)相对界限受压区高度ξb／β1/（1+fy／Es／εcu)=0.550相对受压区高度ξ=（fy×As—fy’×As’)／h0／(αl×fc×b)=0.1322×a’／h0=0.143因为ξ<2×a’／h0，取ξ=2×a’／h0，推导出下面计算面积公式计算As面积。As=1388mm2，配筋为2B20+2B22计算结果：最大承载弯矩Mu=fy×As（h0—a’）=181.1(kNm)≥180.00(kNm)，而且原荷载为梯形荷载，而计算荷载是按均布荷载，且q2取最大值，所以，计算弯矩比实际弯矩大。所以满足要求。②短向：荷载如图b，截面最大弯矩为：．M=80KNm计算过程：截面有效高度ho=h－a=363.0（mm）相...
