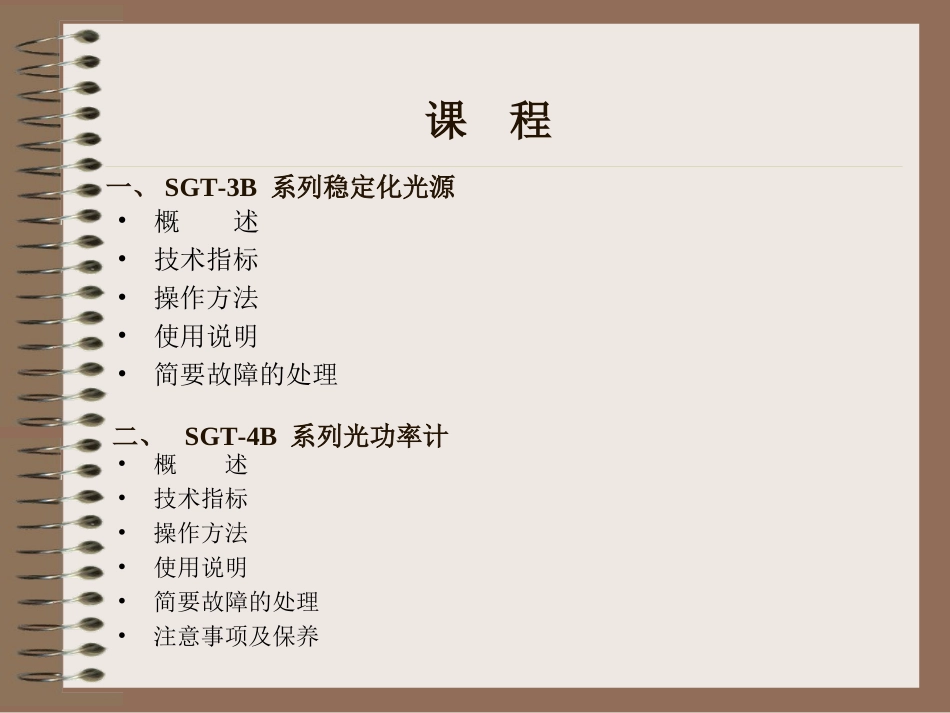

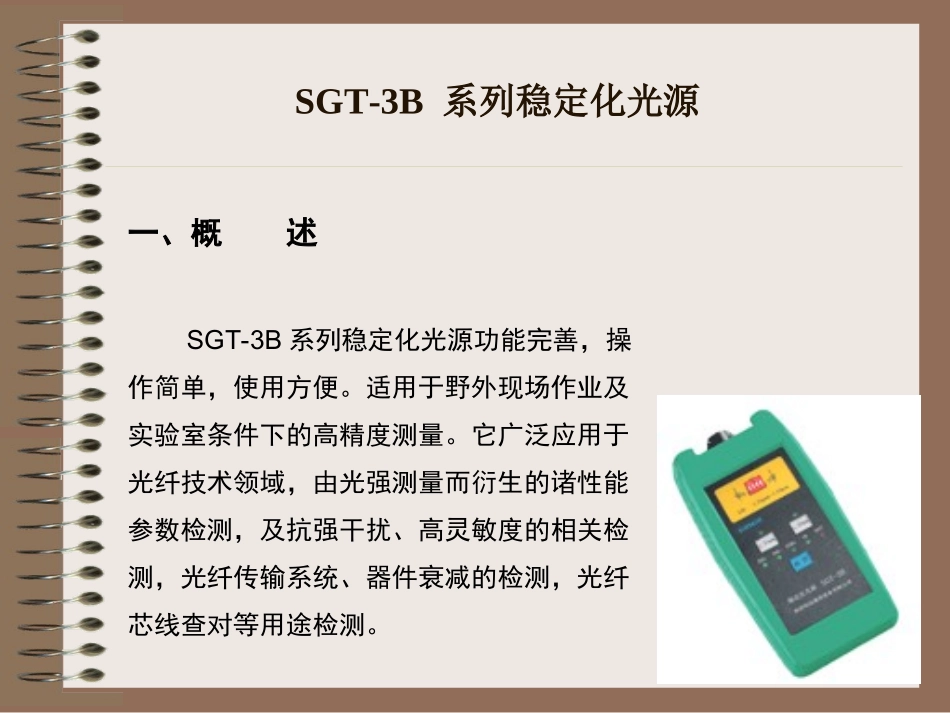

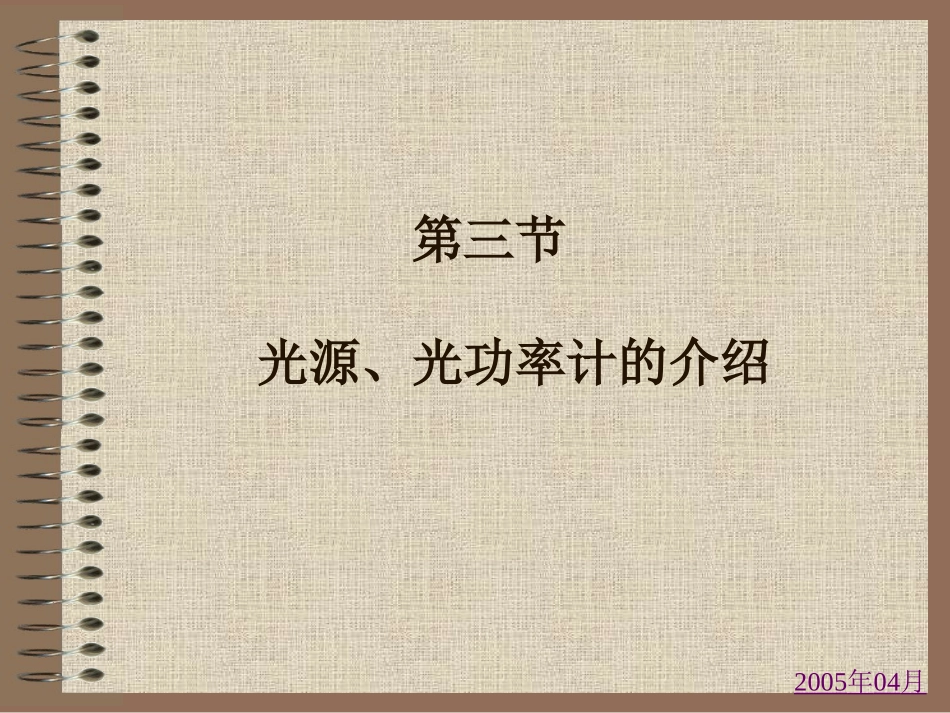

第三节光源、光功率计的介绍2005年04月一、SGT-3B系列稳定化光源•概述•技术指标•操作方法•使用说明•简要故障的处理二、SGT-4B系列光功率计•概述•技术指标•操作方法•使用说明•简要故障的处理•注意事项及保养课程一、概述SGT-3B系列稳定化光源功能完善，操作简单，使用方便。适用于野外现场作业及实验室条件下的高精度测量。它广泛应用于光纤技术领域，由光强测量而衍生的诸性能参数检测，及抗强干扰、高灵敏度的相关检测，光纤传输系统、器件衰减的检测，光纤芯线查对等用途检测。SGT-3B系列稳定化光源二、技术指标参数单位技术指标型号SGT-3B01SGT-3B02SGT-3B03工作波长nm131015501310/1550输出功率dBm≥2≥0≥0mW≥1.5mW≥1mW≥1mW型号：SGT-3B发光器件：LD工作波长：1.31um，1.55um输出功率：≥0dBm输出稳定度：±0.03dB/15min；±0.05dB/8h输出方式：CW、270Hz、1KHz、2KHz电源：9V、150mAh充电电池，专用充电器工作温度：0～+40℃贮存温度：-40～+70℃最大外形尺寸：180mm×80mm×40mm重量：≤0.25kg三、操作方法（面板功能示意图）3.11310nm操作步骤A.按【1.31μm】键“CW”指示灯亮，光源工作，并处于连续光输出状态。再次按动此键，所有指示灯熄灭，仪表关机。B.按动[选择]键选择所需光输出方式，指示灯“CW”、“270Hz”、“1KHz”、“2KHz”作相应指示。次序如下：CW→270Hz→1KHz→2KHZC.“BATT”指示灯亮表示电池供电不足，应作相应处理。专用外接电源接入，可对仪表内装电池充电及为仪表工作提供电网供电。3.21550nm作步骤A.按【1.550μm】键“CW”指示灯亮，光源工作，并处于连续光输出状态。再次按动此键，所有指示灯熄灭，仪表关机。B.按动[选择]键“选择所需光输出方式，指示灯CW”“、270Hz”“、1KHz”“、2KHZ”作相应指示。次序如下：C.“BATT”指示灯亮表示电池供电不足，应作相应处理。专用外接电源接入，可对仪表内装电池充电及为仪表工作提供电网供电。CW→270Hz→1KHz→2KHZ四、使用说明4．1使用专用外接电源：在仪表无内装电池时，可为仪表工作提供电网供电。仪表内装有可充电池时，可提供电网供电或供电、充电同时进行。4．2当充电电池充足后，供电指示灯逐渐熄灭，充电电流逐渐减小，能有效地保护可充电电池，延长电池使用寿命。充电时需在仪表关机状态下，连续充电10～14小时。4．3为保证仪表处于正常工作状态，仪表电源（包括电池及充电器）的状态至关重要。充电器不能用于除其本身设计目的以外的其他任何用途。也绝不能采用其他非配套类型的充电器替代来对仪表充电，这样会造成仪表不可恢复性损坏。4．4本仪表附有专用充电电池，不能选用其他充电电池，以免造成仪表出现不可恢复性的损伤。4．5控制仪表环境温度变化，是获得高稳定度的有效方法。仪表所处环境的温度变化是影响稳定度的重要因素。4．6调制光可用于光纤芯线查找，通断检测等一般性用途，当与选频式功率计配套使用时，可实现抗强干扰、高灵敏度相关检测。4．7当测量系统衰减时，应使用与系统的发光器件波长一致的稳定化光源。4．8光输出接头端面不清洁，会造成输出光功率小，请使用无水酒精棉球清洗端面，去除污物。4．9为避免裸光纤对仪表接头及发光器件造成损坏，必须使用可选附件提供的裸纤转接器。五、简要故障的处理序号故障现象处理方法1开机后，面板指示灯均不亮。将随机附带充电器对仪表进行充电，连续充电10小时后开机，仪表恢复正常。否则请与厂家联系。2使用过程中，发现输出光不稳或急速下降。“观察面板BATT”灯是否已亮，若亮则应对仪表充电后充电后再使用，或者边充电边使用。否则请与厂家联系。3仪表刚开机时，输出光功率有些波动。开机预热15分钟后再使用。4换用别的充电器充电不正常。需特别注意：必须使用本机附带充电器，换用别的充电器会引起仪表不可恢复性的损坏。5充电器插入电网，未连接仪表，充电器上灯不亮。连接仪表后，充电器指示灯亮，随着电池逐渐充满，指示灯越来越暗，当灯完全暗下来，说明电池已充足。6更换电池打开电池盒盖，换上一节9V可充电电池，若是换用不可充电电池，不能再充电。71330、1550指示灯亮检查拨...
