《电工电子学》综合复习资料VIP免费

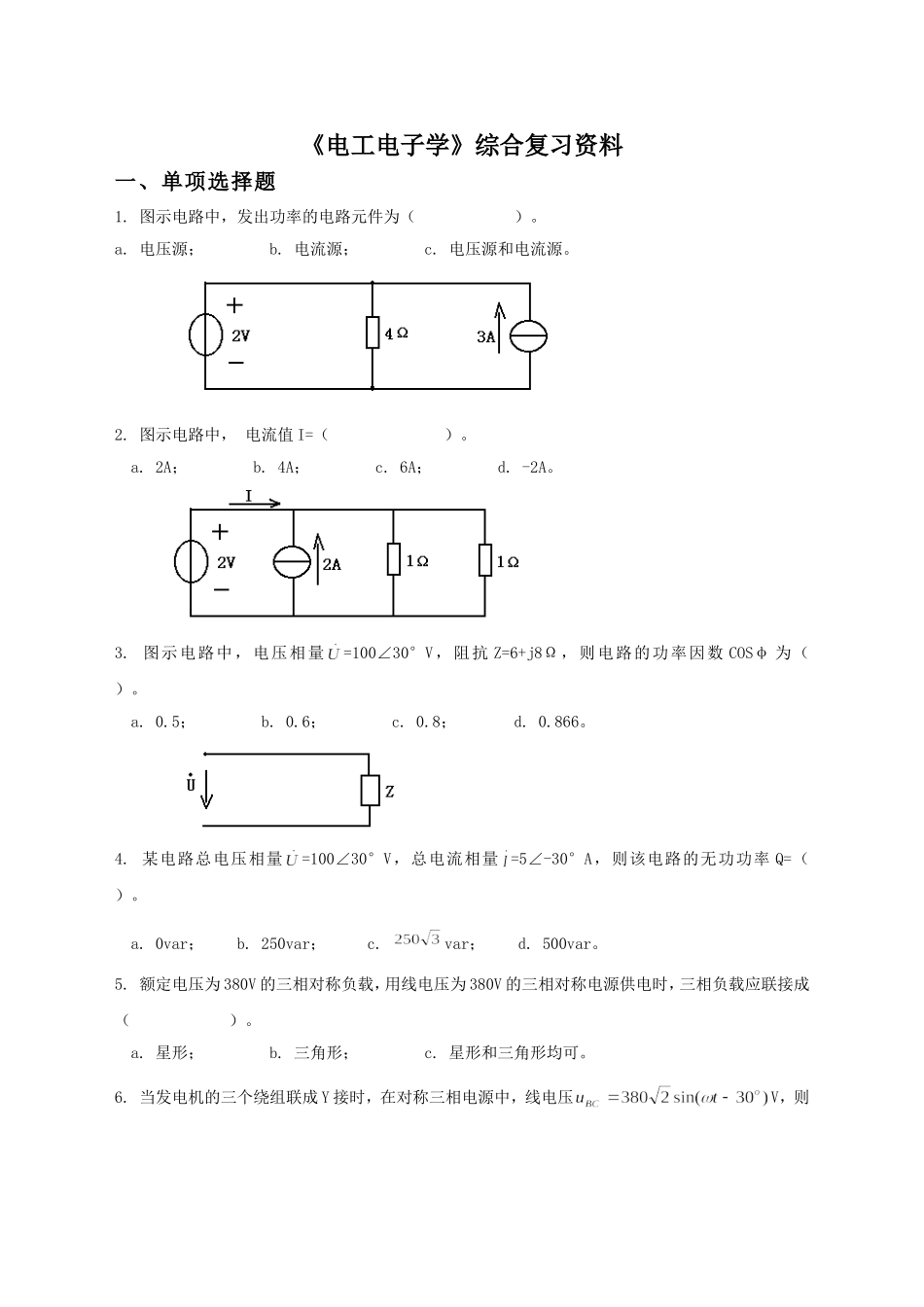

《电工电子学》综合复习资料_第1页
1/21

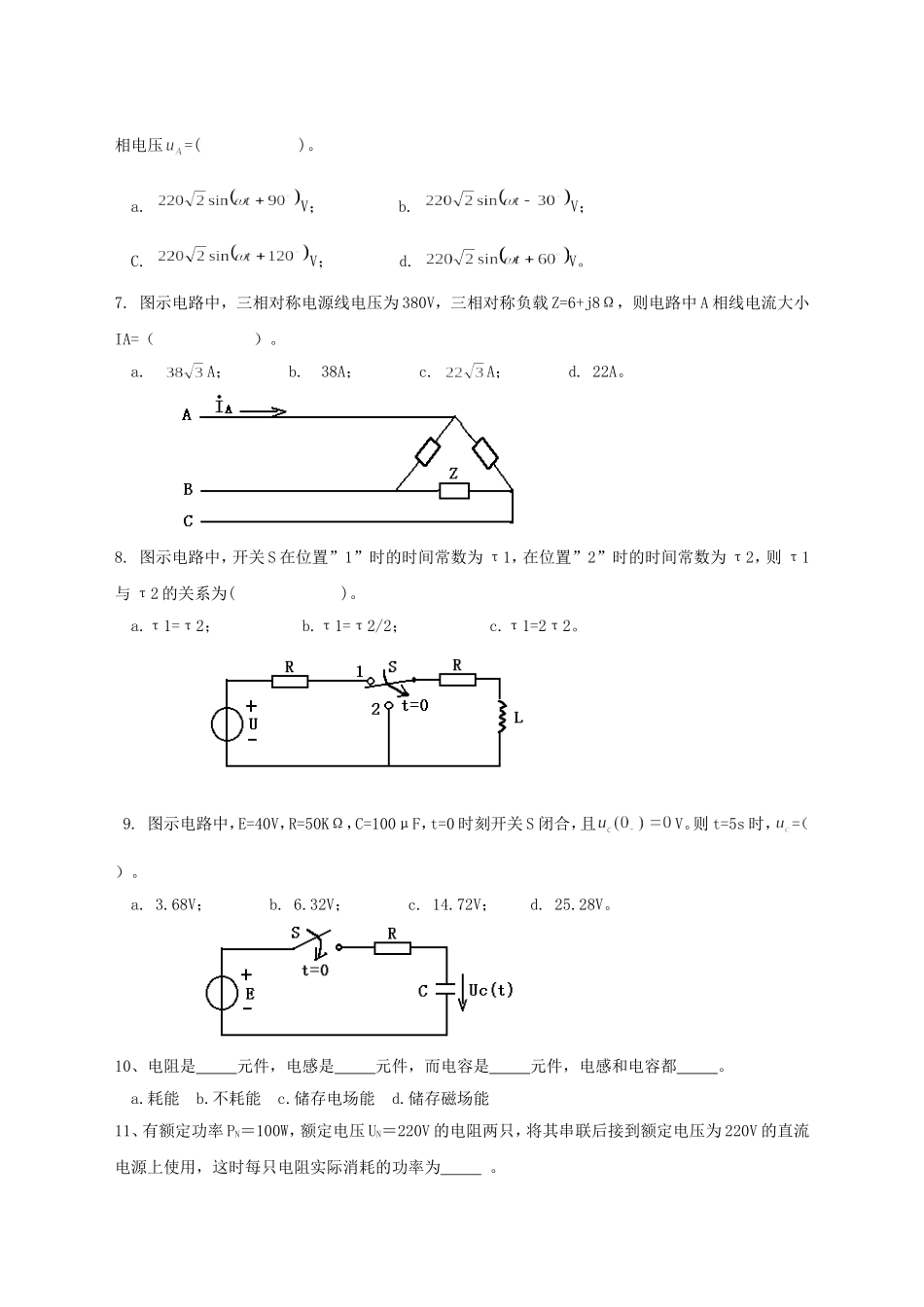

《电工电子学》综合复习资料_第2页
2/21

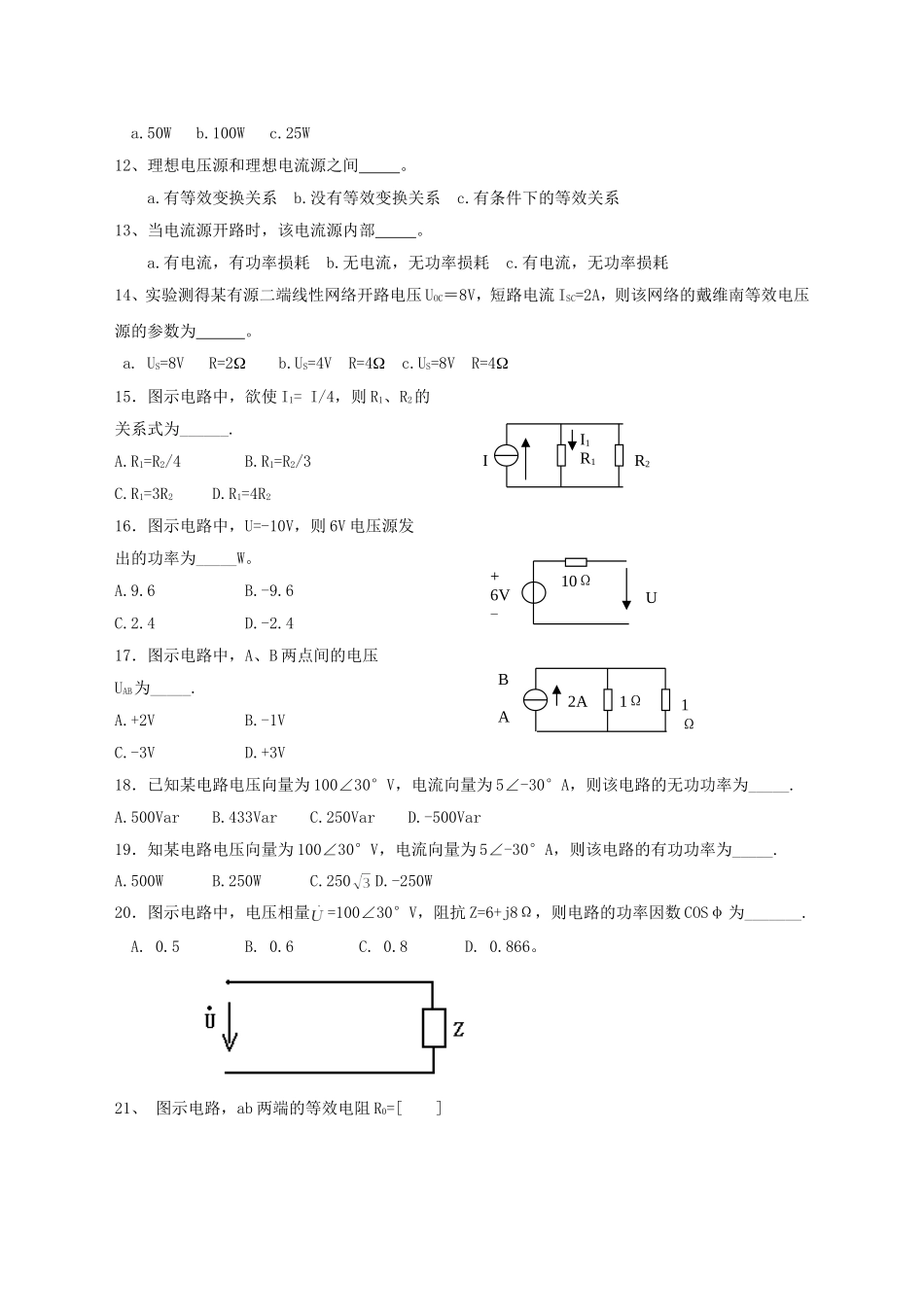

《电工电子学》综合复习资料_第3页
3/21
《电工电子学》综合复习资料一、单项选择题1.图示电路中,发出功率的电路元件为()。a.电压源;b.电流源;c.电压源和电流源。2.图示电路中,电流值I=()。a.2A;b.4A;c.6A;d.-2A。3.图示电路中,电压相量=100∠30°V,阻抗Z=6+j8Ω,则电路的功率因数COSφ为()。a.0.5;b.0.6;c.0.8;d.0.866。4.某电路总电压相量=100∠30°V,总电流相量=5∠-30°A,则该电路的无功功率Q=()。a.0var;b.250var;c.var;d.500var。5.额定电压为380V的三相对称负载,用线电压为380V的三相对称电源供电时,三相负载应联接成()。a.星形;b.三角形;c.星形和三角形均可。6.当发电机的三个绕组联成Y接时,在对称三相电源中,线电压V,则相电压=()。a.V;b.V;C.V;d.V。7.图示电路中,三相对称电源线电压为380V,三相对称负载Z=6+j8Ω,则电路中A相线电流大小IA=()。a.A;b.38A;c.A;d.22A。8.图示电路中,开关S在位置”1”时的时间常数为τ1,在位置”2”时的时间常数为τ2,则τ1与τ2的关系为()。a.τ1=τ2;b.τ1=τ2/2;c.τ1=2τ2。9.图示电路中,E=40V,R=50KΩ,C=100μF,t=0时刻开关S闭合,且V。则t=5s时,=()。a.3.68V;b.6.32V;c.14.72V;d.25.28V。10、电阻是元件,电感是元件,而电容是元件,电感和电容都。a.耗能b.不耗能c.储存电场能d.储存磁场能11、有额定功率PN=100W,额定电压UN=220V的电阻两只,将其串联后接到额定电压为220V的直流电源上使用,这时每只电阻实际消耗的功率为。a.50Wb.100Wc.25W12、理想电压源和理想电流源之间。a.有等效变换关系b.没有等效变换关系c.有条件下的等效关系13、当电流源开路时,该电流源内部。a.有电流,有功率损耗b.无电流,无功率损耗c.有电流,无功率损耗14、实验测得某有源二端线性网络开路电压UOC=8V,短路电流ISC=2A,则该网络的戴维南等效电压源的参数为。a.US=8VR=2b.US=4VR=4c.US=8VR=415.图示电路中,欲使I1=I/4,则R1、R2的关系式为______.A.R1=R2/4B.R1=R2/3C.R1=3R2D.R1=4R216.图示电路中,U=-10V,则6V电压源发出的功率为_____W。A.9.6B.-9.6C.2.4D.-2.417.图示电路中,A、B两点间的电压UAB为_____.A.+2VB.-1VC.-3VD.+3V18.已知某电路电压向量为100∠30°V,电流向量为5∠-30°A,则该电路的无功功率为_____.A.500VarB.433VarC.250VarD.-500Var19.知某电路电压向量为100∠30°V,电流向量为5∠-30°A,则该电路的有功功率为_____.A.500WB.250WC.250D.-250W20.图示电路中,电压相量=100∠30°V,阻抗Z=6+j8Ω,则电路的功率因数COSφ为_______.A.0.5B.0.6C.0.8D.0.866。21、图示电路,ab两端的等效电阻R0=[]10Ω+6V-UBA1Ω2A1ΩIR2I1R1A.2ΩB.4ΩC.8ΩD.10Ω22、图示电路Uab应为[]A.-2VB.2VC.6VD.8V23、图示电路,电压U=[]A.6VB.8VC.9VD.12V24、图示电路,Z=R+jx=|Z|ejp,则阻抗消耗的功率P=[]A.B.UIcosφC.UID.I2Z25、某电阻元件电阻值=1k,额定功率PN=2.5W,正常使用时允许流过的最大电流为。A.50mAB.2.5mAC.250mA26、图示电路原已达稳定状态。t=0时,开关s断开,已知Uc(0-)=10V,那么当t=1s时,电压Uc约为[]A.6.32VB.5VC.3.68VD.0V27、图示电路,原已达稳定状态。t=0时闭合开关s,则从t=0-到t=0+,有[]A.u1(0+)=u1(0-)B.u2(0+)=u2(0-)C.u3(0+)=u3(0-)D.u4(0+)=u4(0-)28、图示电路中,A、B两点间的电压UAB为()V。A.3;B.2;C.–1;D.–2。29、电路如图所示,图中电流I为()A。A.1;B.2;C.2.5;D.4。30、电路如图所示,已知I1=-1A,U2=2V,则电源电压US为()。A.3.5V;B.4.5V;C.-3.5V;D.–4.5V。31、某电路有3个节点和6条支路,采用支路电流法求解各支路电流时,应列出KCL方程数和KVL方程数为。A.3个KCL和3个KVL方程B.3个KCL和4个KVL方程C.2个KCL和4个KVL方程32、实验测得某有源二端线线性网络的开路电压UOC=6V,短路电流ISC=2A;当外接电阻为3时,其端电压U值为。A.3VB.4VC.6V33、把图1所示的电路用图2所示的等效电压源代替,该等效电压源的参数为()。a.Us=4V,R=2Ω;b.Us=1V,R=2Ω;c.Us=4V,R=0.5Ω;d.Us=1V,R=0.5Ω;34、已知供电电压为=220∠30°V,用电设备的复阻抗Z=4+j3...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

《电工电子学》综合复习资料
