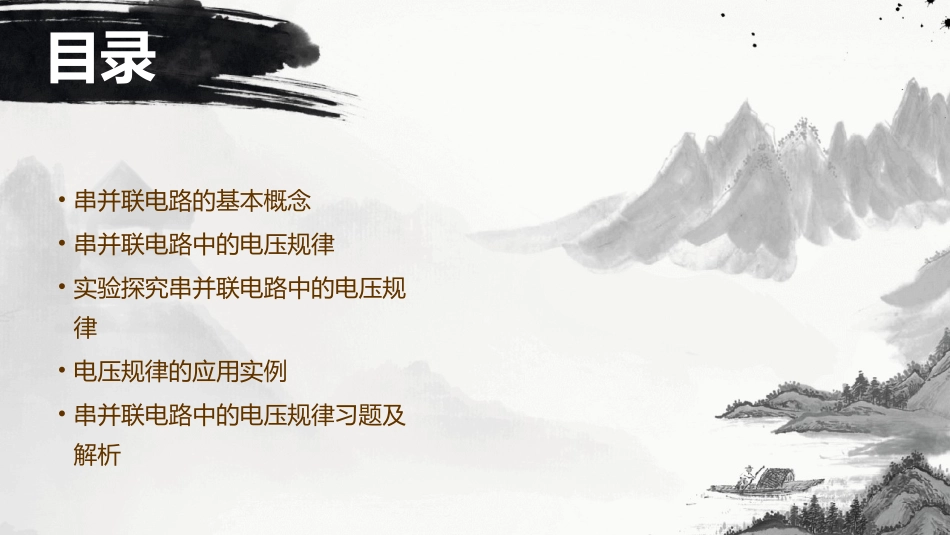

《串并联电路中的电压的规律》通用课件目录•串并联电路的基本概念•串并联电路中的电压规律•实验探究串并联电路中的电压规律•电压规律的应用实例•串并联电路中的电压规律习题及解析01串并联电路的基本概念串联电路电流特点电阻的计算电流只有一条通路，一处断处处断。总电阻等于各分电阻之和。串联电路的定义电压特点功率的计算在电路中，所有元件逐个顺次连接起来的电路。各用电器两端的电压之和等于总电压。总功率等于各分功率之和。功率的计算总功率等于各分功率之和。电阻的计算总电阻的倒数等于各分电阻的倒数之和。电压特点各支路电压相等，都等于电源电压。并联电路的定义在电路中，所有元件的两端都接到同一处，并相互平行的电路。电流特点干路电流等于各支路电流之和。并联电路电阻和电功率的计算串联电路中总电阻等于各分电阻之和，总功率等于各分功率之和；而并联电路中总电阻的倒数等于各分电阻的倒数之和，总功率也等于各分功率之和。连接方式串联电路是逐个顺次连接，而并联电路是并列连接。电流路径串联电路电流只有一条通路，一处断处处断；而并联电路有多条通路，各支路互不影响。电压特点串联电路中各用电器两端的电压之和等于总电压；而并联电路中各支路电压相等，都等于电源电压。串并联电路的比较02串并联电路中的电压规律串联电路中，各点电压之和等于总电压。串联电路中，各电阻两端的电压与其阻值成正比。串联电路中，总电压等于各电阻两端的电压之和。串联电路中的电压规律并联电路中的电压规律并联电路中，各支路电压相等，等于总电压。并联电路中，各支路独立工作，互不影响。并联电路中，总电压等于各支路电压。串联电路中，各点电压之和等于总电压；而并联电路中，各支路电压相等，等于总电压。这是串联和并联电路在电压规律上的主要区别。串联电路中，各电阻两端的电压与其阻值成正比；而在并联电路中，各支路独立工作，互不影响。这是串联和并联电路在电压规律上的不同特点。串联和并联电路在电压规律上存在一定的联系。例如，在串联电路中，如果各电阻阻值相等，则各电阻两端的电压也相等；而在并联电路中，如果各支路电阻相等，则各支路电流也相等。这种联系有助于理解和掌握串并联电路的电压规律。串并联电路电压规律的对比与联系03实验探究串并联电路中的电压规律理解串并联电路中电压与电流的关系。培养实验操作能力和数据分析能力。探究串并联电路中电压的规律。实验目的电压表：2个电流表：2个电键：1个电阻箱：1个电源：1个实验器材步骤一步骤二步骤三步骤四实验步骤与记录01020304连接串联电路，测量各点电压并记录。连接并联电路，测量各点电压并记录。分析实验数据，得出串并联电路中电压的规律。整理实验器材，清理实验现场。04电压规律的应用实例总结词家庭电路中电压规律的应用详细描述家庭电路中的电压通常为220V，通过合理配置电路中的串并联关系，可以确保各电器设备正常工作，避免因电压过高或过低导致的设备损坏或安全隐患。家庭电路中的电压规律总结词电子设备中电压规律的应用详细描述电子设备中的电路设计需要遵循一定的电压规律，以确保设备的正常运行和稳定性。例如，手机、电脑等设备的电源管理芯片会根据设备的不同需求调整电压，以实现高效的能源利用。电子设备中的电压规律复杂电路中电压规律的应用总结词在复杂的电路系统中，如汽车电路、工业控制系统等，电压规律的应用尤为重要。通过合理设计串并联电路，可以确保系统稳定运行，提高设备的安全性和可靠性。同时，对于可能出现的高压、过载等异常情况，需要进行充分的预防和保护措施。详细描述复杂电路中的电压规律05串并联电路中的电压规律习题及解析题目一个串联电路中，如果其中一个电阻增大，那么电路的总电压会如何变化？题目一个并联电路中，如果其中一个支路的电阻增大，那么该支路上的电流会如何变化？答案并联电路中，各支路电压相等。如果其中一个支路的电阻增大，根据欧姆定律，其上的电流会减小。而总电流保持不变，因此其他支路上的电流会增加。答案串联电路中，各电阻上的电压之和等于总电压。如果其中一个电阻增大，根据欧姆定律，其上的电压也...
