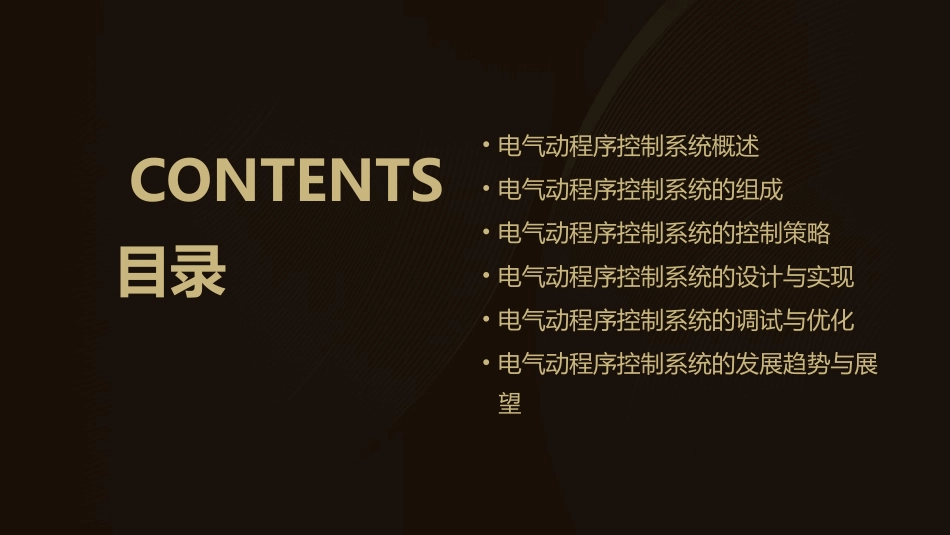

电气动程序控制系统讲述课件目录•电气动程序控制系统概述•电气动程序控制系统的组成•电气动程序控制系统的控制策略•电气动程序控制系统的设计与实现•电气动程序控制系统的调试与优化•电气动程序控制系统的发展趋势与展望CONTENTS01电气动程序控制系统概述CHAPTER定义与特点定义电气动程序控制系统是一种利用电动机和传动装置实现自动化控制的系统，通过预设的程序或指令，实现对机械设备的精确控制。可靠性系统结构简单，运行稳定，故障率低。高效性能够快速、准确地执行预设程序，提高生产效率。灵活性可以根据不同的生产需求，调整程序或指令，适应性强。电气动程序控制系统通过控制器接收输入信号，经过处理后输出控制信号，驱动执行机构完成相应的动作。控制器可以采用PLC、单片机等控制芯片，执行机构则包括电动机、气缸等。工作原理输入信号→控制器处理→输出控制信号→执行机构动作→反馈信号→控制器处理。工作流程工作原理电气动程序控制系统广泛应用于自动化生产线、包装机械、物流输送、纺织机械等领域，是现代工业自动化生产的重要支撑。应用领域在汽车制造生产线中，电气动程序控制系统用于控制装配线上的机械手、传送带等设备，实现自动化装配和检测；在包装机械中，系统用于控制封口机、灌装机等设备，实现快速、准确的包装作业。应用实例应用领域02电气动程序控制系统的组成CHAPTER123控制器是电气动程序控制系统的核心，负责接收输入信号，根据预设程序输出控制信号，以驱动执行器动作。控制器一般由微处理器、输入输出接口、存储器等组成，具有可编程功能，可以根据实际需求进行编程和修改控制逻辑。控制器的性能直接影响整个电气动程序控制系统的性能，因此选择合适的控制器是至关重要的。控制器03执行器的性能直接影响被控对象的控制精度和稳定性，因此选择性能优良的执行器是必要的。01执行器是电气动程序控制系统的输出部分，根据控制器的控制信号驱动被控对象。02执行器种类繁多，常见的有电动阀、电动调节阀、步进电机等，根据实际需求选择合适的执行器。执行器传感器是电气动程序控制系统的输入部分，负责将物理量或非电量转换为电信号或数字信号输入到控制器中。传感器的精度和稳定性对整个电气动程序控制系统的性能有很大影响，因此选择高精度、高稳定性的传感器是必要的。传感器的种类也很多，常见的有温度传感器、压力传感器、位移传感器等，根据实际需求选择合适的传感器。传感器电源电源是电气动程序控制系统的能源供给部分，负责提供系统所需的电源。根据系统需求选择合适的电源，保证电源的稳定性和可靠性，避免因电源问题导致系统故障。03电气动程序控制系统的控制策略CHAPTER开环控制是一种简单的控制方式，它不包含反馈环节，输入信号直接控制输出。开环控制系统通常由控制器和受控对象组成，控制器根据输入信号产生输出信号，输出信号直接作用于受控对象。由于没有反馈环节，开环控制系统无法自动修正误差，因此对系统参数的变化和外部扰动较为敏感。开环控制VS闭环控制通过引入反馈环节，对输出信号进行检测并反馈给控制器，控制器根据反馈信号调整输出，以减小误差。闭环控制系统由控制器、受控对象和反馈环节组成。控制器根据输入信号和反馈信号计算出控制信号，控制信号作用于受控对象。由于引入了反馈环节，闭环控制系统能够自动修正误差，提高系统的稳定性和精度。闭环控制复合控制结合了开环和闭环控制的优点，通过引入多个反馈环节和复杂的控制策略，实现对系统的精确控制。复合控制系统由多个控制器、受控对象和反馈环节组成。每个控制器根据输入信号和相应的反馈信号计算出控制信号，控制信号作用于相应的受控对象。复合控制系统能够实现多目标控制、自适应控制等功能，具有更高的控制精度和稳定性。复合控制04电气动程序控制系统的设计与实现CHAPTER电气动程序控制系统应具备基本的控制功能，如启动、停止、调速等，以满足生产过程中的自动化需求。功能需求系统应具备良好的稳定性和可靠性，以确保生产过程的连续性和安全性。性能需求系统应具备与其他设备或系统的通信接口，以便于数据交换和远程控制。接口需求系统应具备...
