施工电梯专项施工实施方案VIP专享VIP免费

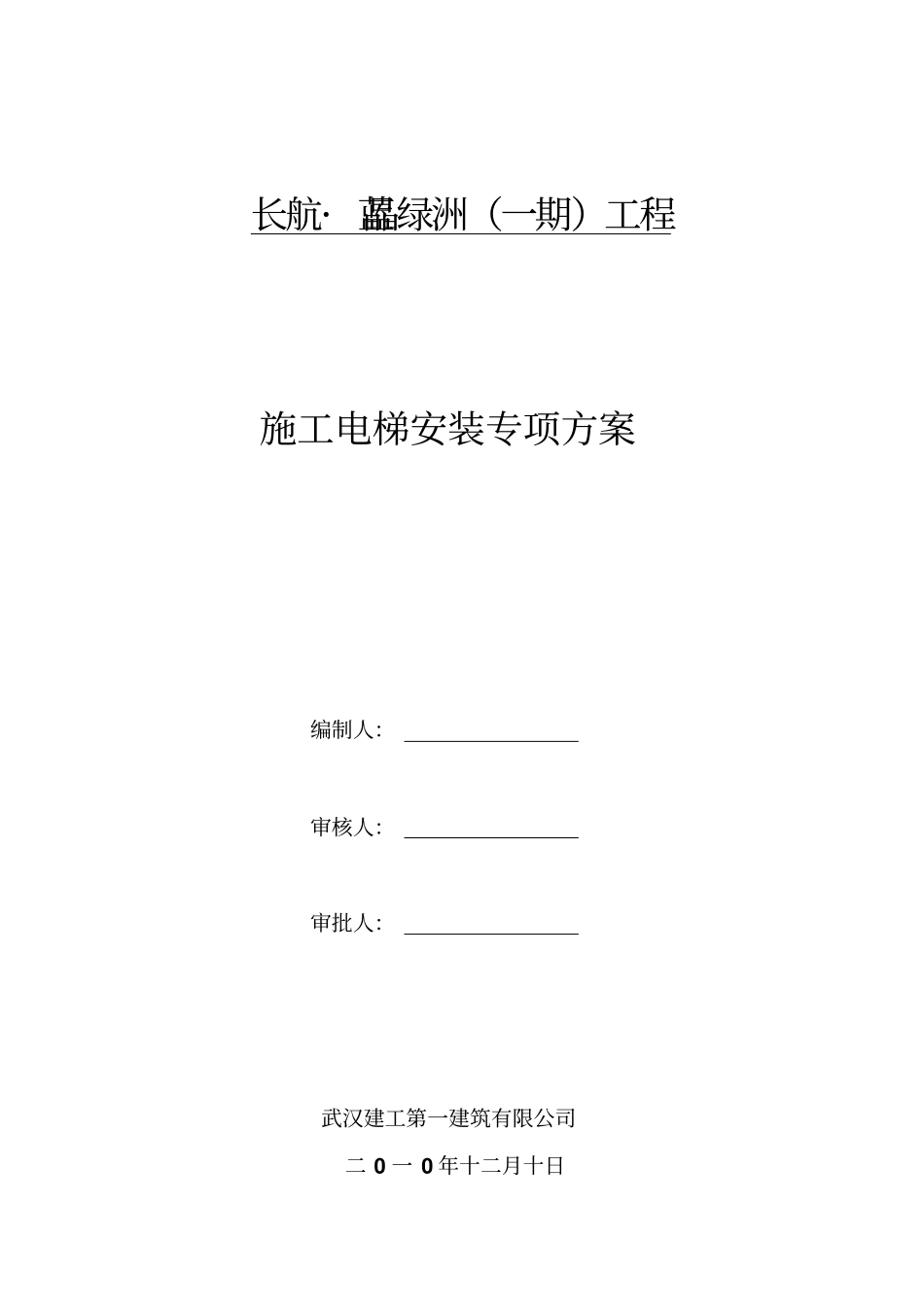

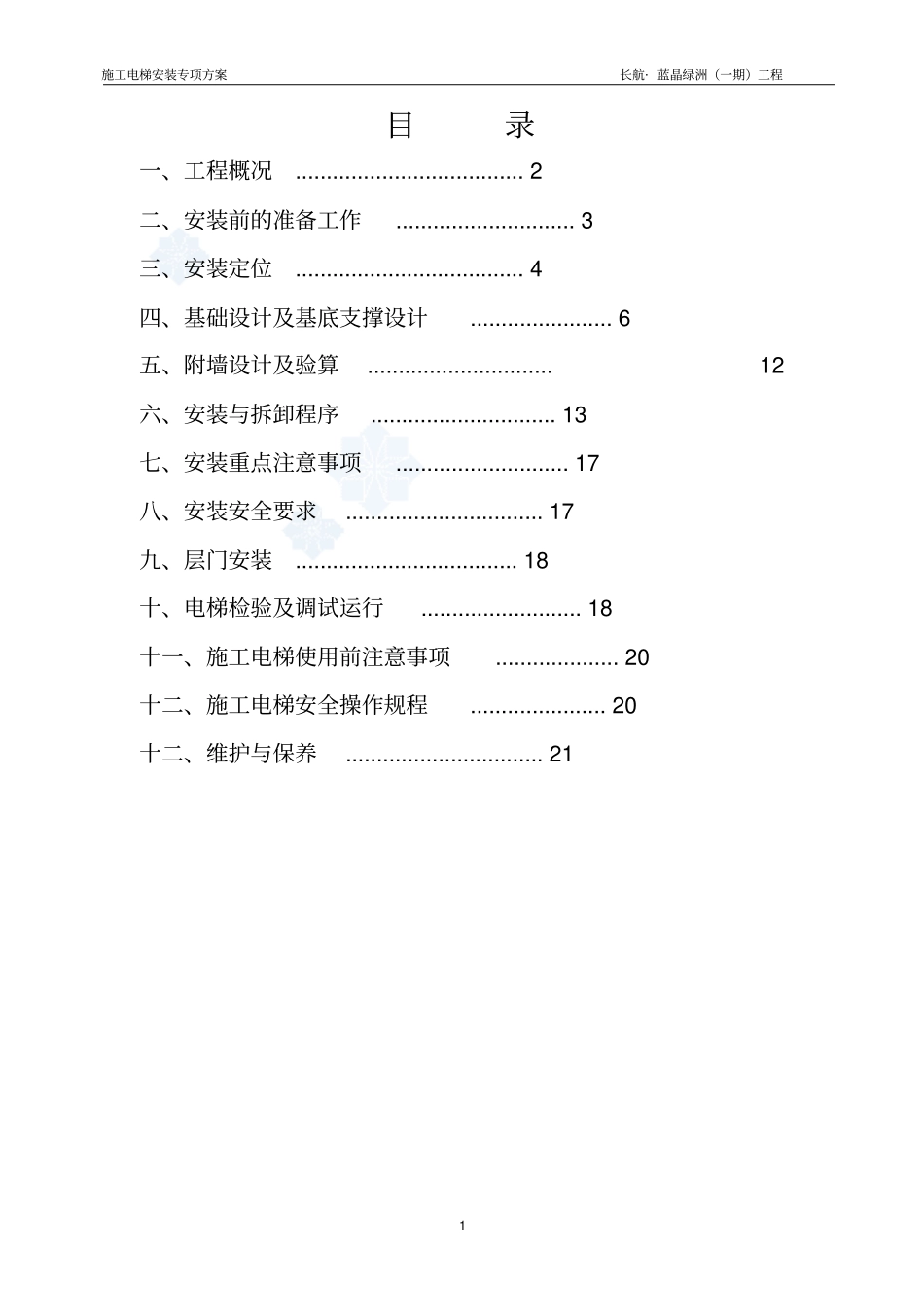

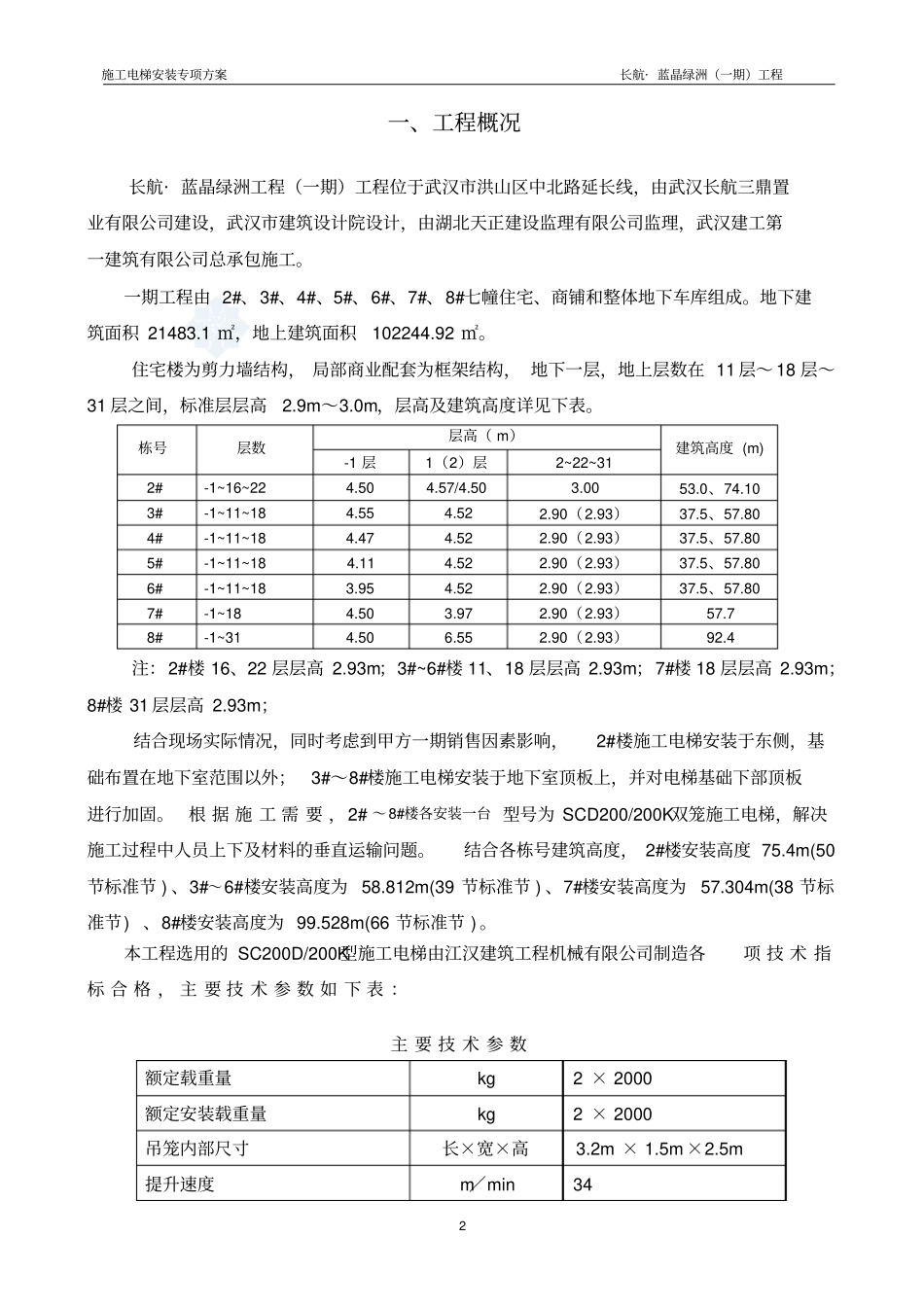

长航·蓝晶绿洲（一期）工程施工电梯安装专项方案编制人：审核人：审批人：武汉建工第一建筑有限公司二0一0年十二月十日施工电梯安装专项方案长航·蓝晶绿洲（一期）工程1目录一、工程概况.....................................2二、安装前的准备工作.............................3三、安装定位.....................................4四、基础设计及基底支撑设计.......................6五、附墙设计及验算..............................12六、安装与拆卸程序..............................13七、安装重点注意事项............................17八、安装安全要求................................17九、层门安装....................................18十、电梯检验及调试运行..........................18十一、施工电梯使用前注意事项....................20十二、施工电梯安全操作规程......................20十二、维护与保养................................21施工电梯安装专项方案长航·蓝晶绿洲（一期）工程2一、工程概况长航·蓝晶绿洲工程（一期）工程位于武汉市洪山区中北路延长线，由武汉长航三鼎置业有限公司建设，武汉市建筑设计院设计，由湖北天正建设监理有限公司监理，武汉建工第一建筑有限公司总承包施工。一期工程由2#、3#、4#、5#、6#、7#、8#七幢住宅、商铺和整体地下车库组成。地下建筑面积21483.1㎡，地上建筑面积102244.92㎡。住宅楼为剪力墙结构，局部商业配套为框架结构，地下一层，地上层数在11层～18层～31层之间，标准层层高2.9m～3.0m，层高及建筑高度详见下表。栋号层数层高（m）建筑高度(m)-1层1（2）层2~22~312#-1~16~224.504.57/4.503.0053.0、74.103#-1~11~184.554.522.90（2.93）37.5、57.804#-1~11~184.474.522.90（2.93）37.5、57.805#-1~11~184.114.522.90（2.93）37.5、57.806#-1~11~183.954.522.90（2.93）37.5、57.807#-1~184.503.972.90（2.93）57.78#-1~314.506.552.90（2.93）92.4注：2#楼16、22层层高2.93m；3#~6#楼11、18层层高2.93m；7#楼18层层高2.93m；8#楼31层层高2.93m；结合现场实际情况，同时考虑到甲方一期销售因素影响，2#楼施工电梯安装于东侧，基础布置在地下室范围以外；3#～8#楼施工电梯安装于地下室顶板上，并对电梯基础下部顶板进行加固。根据施工需要，2#～8#楼各安装一台型号为SCD200/200K双笼施工电梯，解决施工过程中人员上下及材料的垂直运输问题。结合各栋号建筑高度，2#楼安装高度75.4m(50节标准节)、3#～6#楼安装高度为58.812m(39节标准节)、7#楼安装高度为57.304m(38节标准节)、8#楼安装高度为99.528m(66节标准节)。本工程选用的SC200D/200K型施工电梯由江汉建筑工程机械有限公司制造各项技术指标合格，主要技术参数如下表：主要技术参数额定载重量kg2×2000额定安装载重量kg2×2000吊笼内部尺寸长×宽×高3.2m×1.5m×2.5m提升速度m／min34施工电梯安装专项方案长航·蓝晶绿洲（一期）工程3电机功率KW（2×3）×11供电熔断器电流A2×93吊笼重量（含传动机构）kg2×2000标准节重量kg150标准节长度mm1508外笼重量kg1480二、安装前的准备工作1、电梯安装前必须先做好各项准备工作。主要有以下几点：1）、3#～8#楼施工电梯基础设在地下室的顶板上，由于地下室的顶板设计承载力比施工电梯运行时基础需承受最大荷载小，因此应对施工电梯下部顶板加固。2）、因部分电梯安装部位位于地下室顶板后浇带处，故该部分后浇带需提前浇筑，浇筑前需取得设计院以及监理、甲方同意。3）、由于受施工场地限制,施工电梯基础必须安装在地下室顶板上,利用地下室顶板代替施工电梯基础，即在地下室顶板上开孔后用M24地脚螺栓固定施工电梯基座。4）、按设备技术要求，对传动机构及制动部分进行检查，加注润滑油脂。对钢结构锈蚀部位，作好防锈工作。对有破皮的电缆进行处理或更换。5）、清理现场，部件总成或机件进场。6）、部件总成进场或安装，利用现场在用塔吊。7）、在施工区域内，要有独立电源，确保电压在380±5％范围内。电源箱应是专供升降机用的电源箱、每个吊笼均应由一个开关控制。8）、站台应具有足够的承载...
