无损检测UT二级考题VIP免费

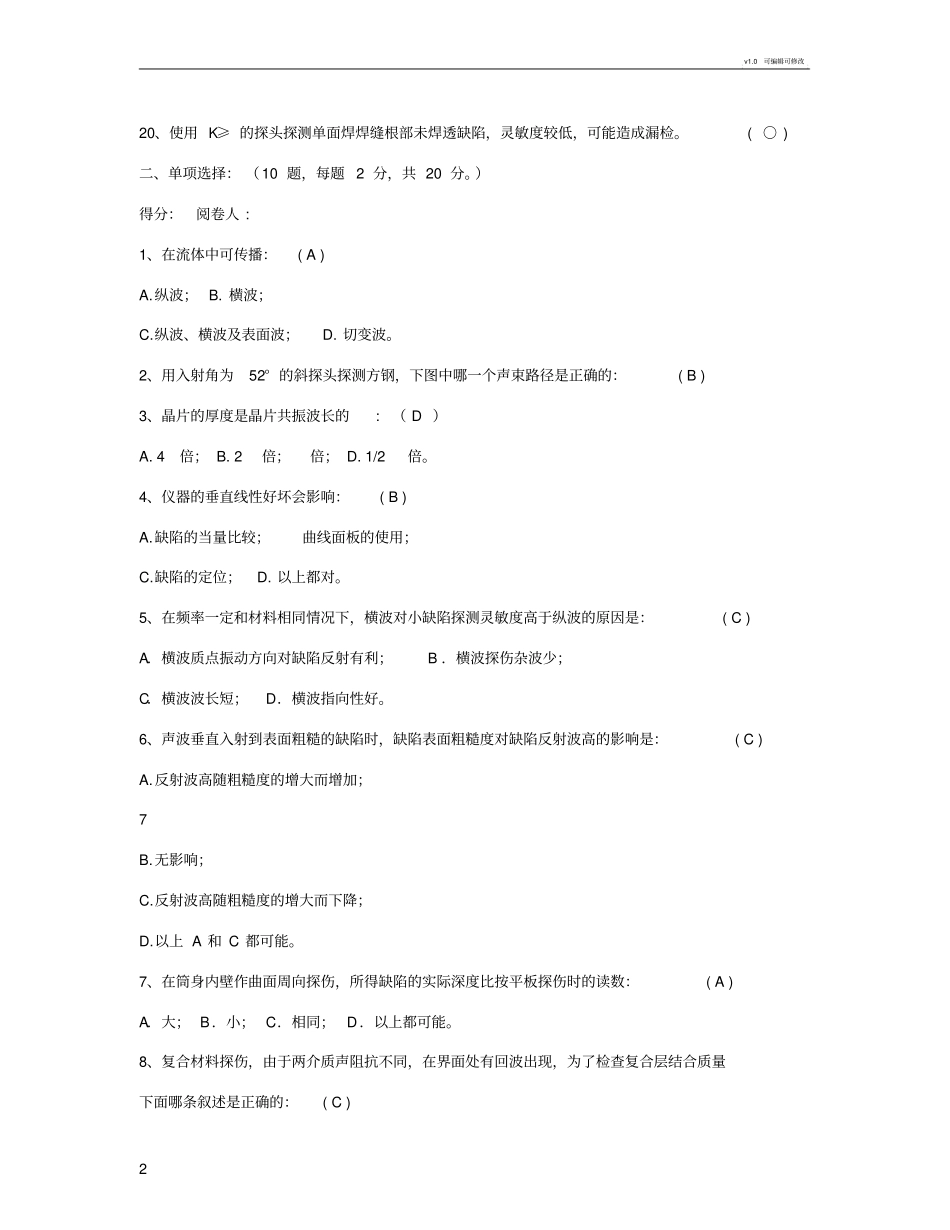

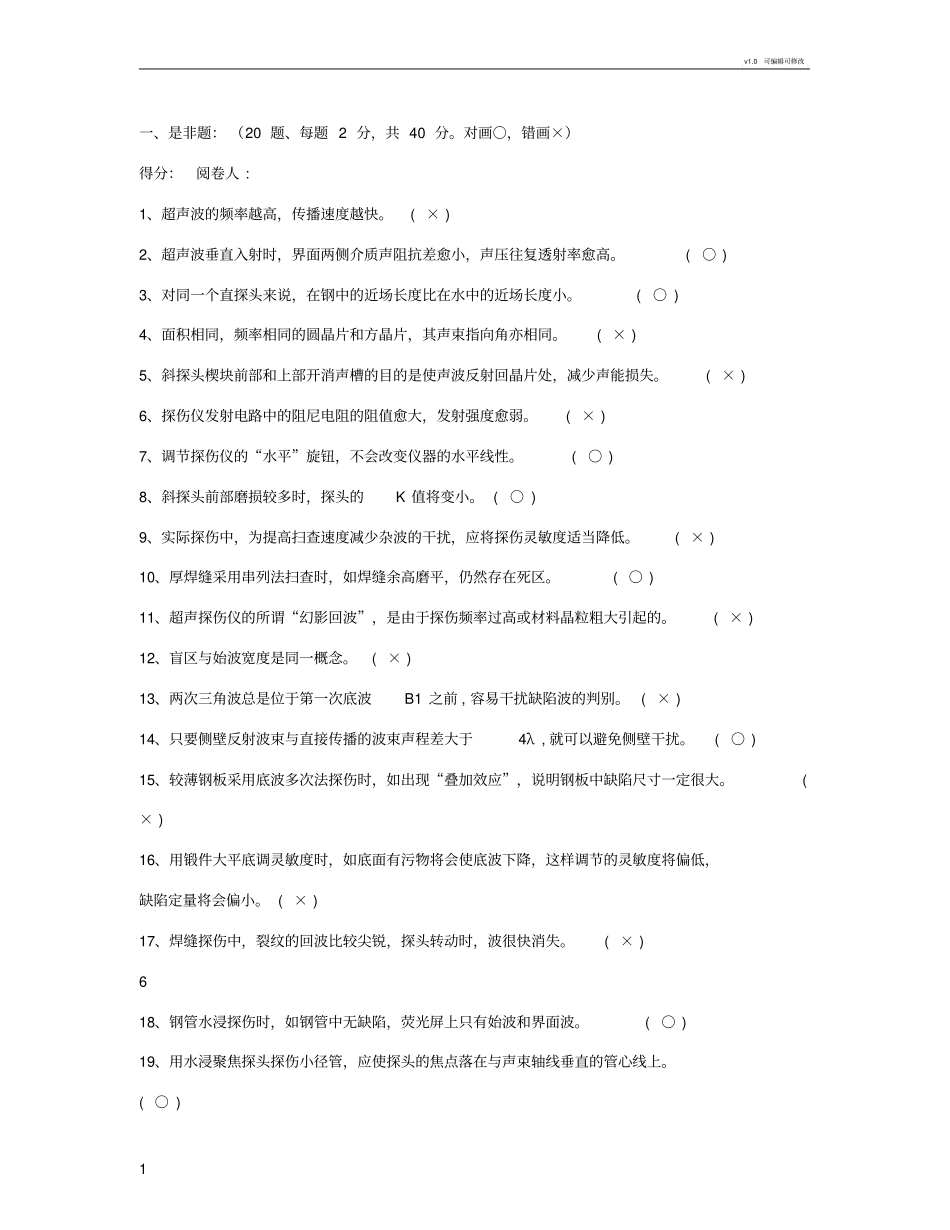

v1.0可编辑可修改1一、是非题：（20题、每题2分，共40分。对画○，错画×）得分：阅卷人:1、超声波的频率越高，传播速度越快。(×)2、超声波垂直入射时，界面两侧介质声阻抗差愈小，声压往复透射率愈高。(○)3、对同一个直探头来说，在钢中的近场长度比在水中的近场长度小。(○)4、面积相同，频率相同的圆晶片和方晶片，其声束指向角亦相同。(×)5、斜探头楔块前部和上部开消声槽的目的是使声波反射回晶片处，减少声能损失。(×)6、探伤仪发射电路中的阻尼电阻的阻值愈大，发射强度愈弱。(×)7、调节探伤仪的“水平”旋钮，不会改变仪器的水平线性。(○)8、斜探头前部磨损较多时，探头的K值将变小。(○)9、实际探伤中，为提高扫查速度减少杂波的干扰，应将探伤灵敏度适当降低。(×)10、厚焊缝采用串列法扫查时，如焊缝余高磨平，仍然存在死区。(○)11、超声探伤仪的所谓“幻影回波”，是由于探伤频率过高或材料晶粒粗大引起的。(×)12、盲区与始波宽度是同一概念。(×)13、两次三角波总是位于第一次底波B1之前,容易干扰缺陷波的判别。(×)14、只要侧壁反射波束与直接传播的波束声程差大于4λ,就可以避免侧壁干扰。(○)15、较薄钢板采用底波多次法探伤时，如出现“叠加效应”，说明钢板中缺陷尺寸一定很大。(×)16、用锻件大平底调灵敏度时，如底面有污物将会使底波下降，这样调节的灵敏度将偏低，缺陷定量将会偏小。(×)17、焊缝探伤中，裂纹的回波比较尖锐，探头转动时，波很快消失。(×)618、钢管水浸探伤时，如钢管中无缺陷，荧光屏上只有始波和界面波。(○)19、用水浸聚焦探头探伤小径管，应使探头的焦点落在与声束轴线垂直的管心线上。(○)v1.0可编辑可修改220、使用K≥的探头探测单面焊焊缝根部未焊透缺陷，灵敏度较低，可能造成漏检。(○)二、单项选择：（10题，每题2分，共20分。）得分：阅卷人:1、在流体中可传播：(A)A.纵波；B.横波；C.纵波、横波及表面波；D.切变波。2、用入射角为52°的斜探头探测方钢，下图中哪一个声束路径是正确的：(B)3、晶片的厚度是晶片共振波长的:（D）A.4倍；B.2倍；倍；D.1/2倍。4、仪器的垂直线性好坏会影响：(B)A.缺陷的当量比较；曲线面板的使用；C.缺陷的定位；D.以上都对。5、在频率一定和材料相同情况下，横波对小缺陷探测灵敏度高于纵波的原因是：(C)A．横波质点振动方向对缺陷反射有利；B．横波探伤杂波少；C．横波波长短；D．横波指向性好。6、声波垂直入射到表面粗糙的缺陷时，缺陷表面粗糙度对缺陷反射波高的影响是：(C)A.反射波高随粗糙度的增大而增加；7B.无影响；C.反射波高随粗糙度的增大而下降；D.以上A和C都可能。7、在筒身内壁作曲面周向探伤，所得缺陷的实际深度比按平板探伤时的读数：(A)A．大；B．小；C．相同；D．以上都可能。8、复合材料探伤，由于两介质声阻抗不同，在界面处有回波出现，为了检查复合层结合质量下面哪条叙述是正确的：(C)v1.0可编辑可修改3A.两介质声阻抗接近，界面回波小，不易检查；B.两介质声阻抗接近，界面回波大，容易检查；C.两介质声阻抗差别大，界面回波大，不易检查；D.两介质声阻抗差别大，界面回波小，容易检查。9、轴类锻件最主要探测方向是：(B)A.轴向直探头探伤；B.径向直探头探伤；C.斜探头外圆面轴向探伤；D.斜探头外圆面周向探伤。10、探测出焊缝中与表面成不同角度的缺陷，应采取的方法是：(C)A.提高探测频率；B.修磨探伤面；C.用多种角度探头探测；D.以上都可以。三、问答题：（4题，每题5分，共20分。）得分：阅卷人:1、什么是波的叠加原理叠加原理说明了什么？答：（1）当几列波在同一介质中传播并相遇时，相遇处质点的振动是各列波引起的分振动的合成，任一时刻该质点的位移是各列波引起位移的矢量和。（2）相遇后的各列波仍保持它们各自原有的特性(频率、波长、振幅、振动方向等)不变，并按照各自原来的传播方向继续前进。8（3）波的叠加原理说明了波的独立性，及质点受到几个波同时作用时的振动的可叠加性。2、除了频率、晶片材料、晶片尺寸等影响声场性能的指标外，超声波斜探头还有哪些技术指标？答：除了频率、晶片材料、晶片尺寸等影响声场性能的指标外，超声波斜探头...
