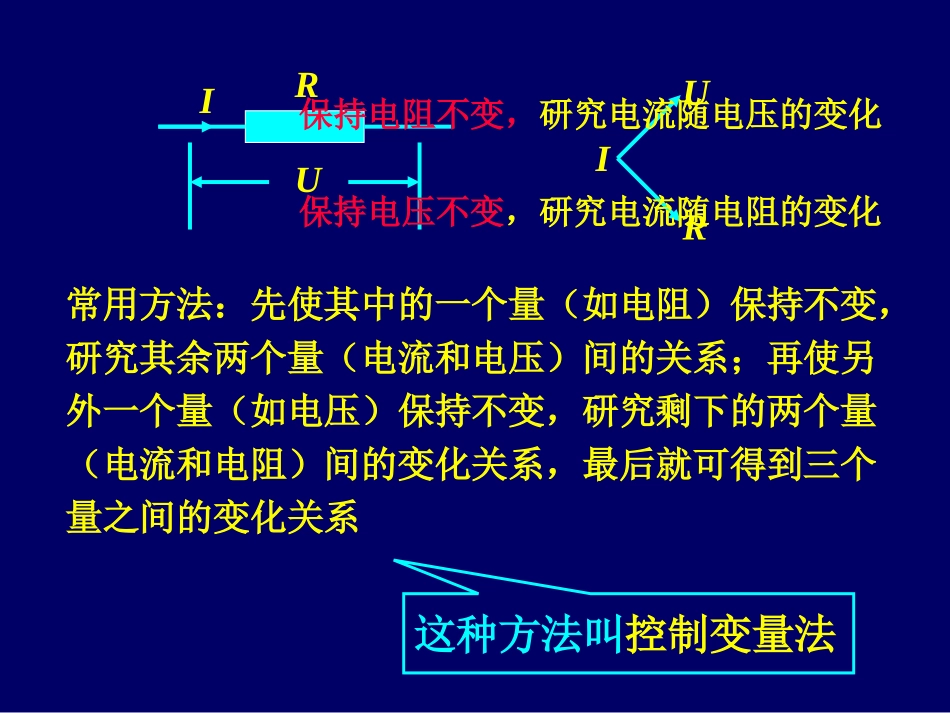

欧姆定律欧姆定律OhmofenergyOhmofenergy谢小俊制作RUIURI常用方法：先使其中的一个量（如电阻）保持不变，研究其余两个量（电流和电压）间的关系；再使另外一个量（如电压）保持不变，研究剩下的两个量（电流和电阻）间的变化关系，最后就可得到三个量之间的变化关系这种方法叫控制变量法保持电阻不变，研究电流随电压的变化保持电压不变，研究电流随电阻的变化VAVA保持电阻不变，通过滑动变阻器改变定值电阻两端电压，同时观察电流的变化。如何在电阻不变的情况下改变电压呢？实验一：保持电阻不变，研究电流随电压的变化实验次序电阻R=___Ω电压U/V电流I/A(1)(2)(3)保持电阻不变时,电流跟电压成____关系。结论：正比VA多次更换定值电阻，同时保持定值电阻两端电压不变，研究电流随电阻的变化规律。实验二：保持电压不变，研究电流随电阻的变化实验次序电压U=__V电阻R/Ω电流I/A(1)(2)(3)保持电压不变时，电流跟电阻成_____关系。结论：反比实验一：保持电阻不变，研究电流随电压的变化保持电阻不变时,电流跟电压成____关系。结论：正比实验次序电阻R=___Ω电压U/V电流I/A(1)(2)(3)欧姆定律1.欧姆定律：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个结论叫欧姆定律。2.公式：IRU＝R（Ω）单位：I（A）U（V）3.公式的物理意义：a.当导体的电阻R一定时，导体两端的电压增加几倍，通过这段导体的电流就增加几倍。这反映导体的电阻一定时，导体中的电流跟导体两端的电压成正比例关系RUIR=IU4.变换公式：U=IRb.当电压一定时，导体的电阻增加到原来的几倍，则导体中的电流就减小为原来的几分之一。反映了电压一定时，导体中的电流跟导体的电阻成反比例的关系有关欧姆定律的几点说明有关欧姆定律的几点说明b.对于一段电路，只要知道I、U和R三个物理量中的两个，就可以应用欧姆定律求出另一个。c.使用公式进行计算时，各物理量要用所要求的单位。a.欧姆定律中的电流、电压和电阻这三个量是对同一段导体而言的。课堂练习1.有人根据公式R=U/I跟公式I=U/R在形式上相似，把电阻R说成跟电压成正比，跟电流成反比。你认为这种说法对吗？为什么？答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。第一部分：双基过关第二部分：重点解析车床照明灯的电压是36V，它正常工作时灯丝的电阻是30Ω。求通过灯丝的电流。R=30ΩI=？U=36V已知：应用1.已知电压、电阻，求电流（2）列出已知条件和所求量解题步骤：（1）画电路图（3）求解IU=36VR=30Ω求：I答：车床照明灯正常工作时，通过灯丝的电流约为1.2A.解：I=.UR36V30Ω==1.2A某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.1A，再用电压表测得灯泡两端的电压是220V，试计算灯丝正常发光时的电阻值。应用2：已知电流、电压，求电阻AV答：_________________________已知：__________________求：_______解：_________________________U=220V,I=0.1AR=?灯丝正常发光时的电阻值为2200ΩR=UI220V0.1A==2200Ω课堂练习：加在某一电阻器两端的电压为5V时，通过它的电流是0.5A，则该电阻器的电阻应是多大？如果两端的电压增加到20V，此时通过它的电流是多大？U2=20VR=?I2=?I1=0.5ARU1=5V已知：已知：U1=5V，I1=0.5A求：R=？解：U1I15V0.5AR==10Ω=U2=20V，R=10Ω解：求：I2=？RU210Ω20V=I2==2A
