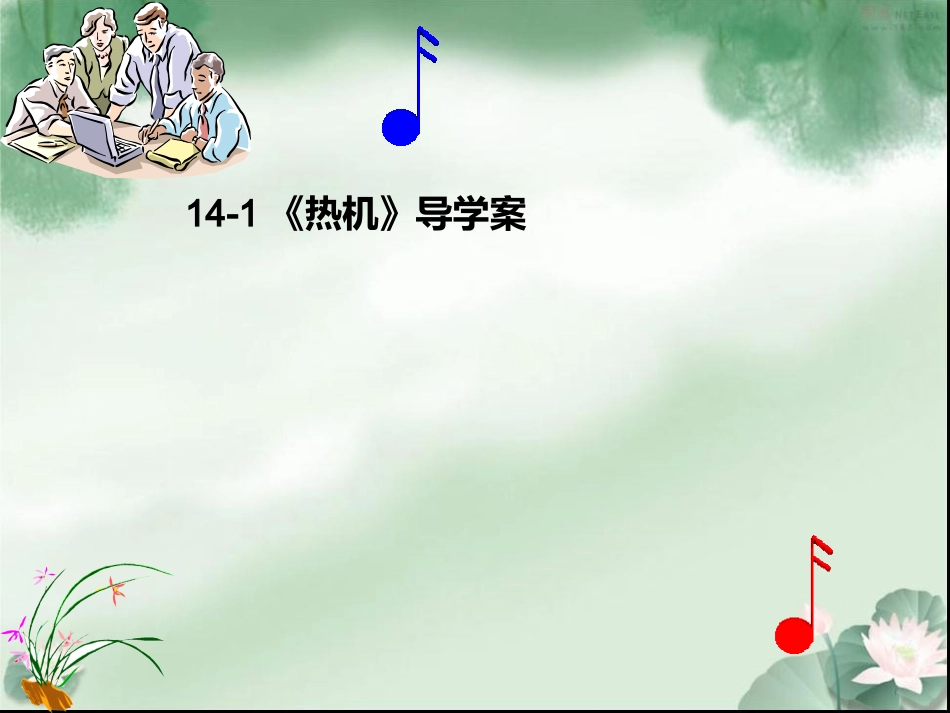

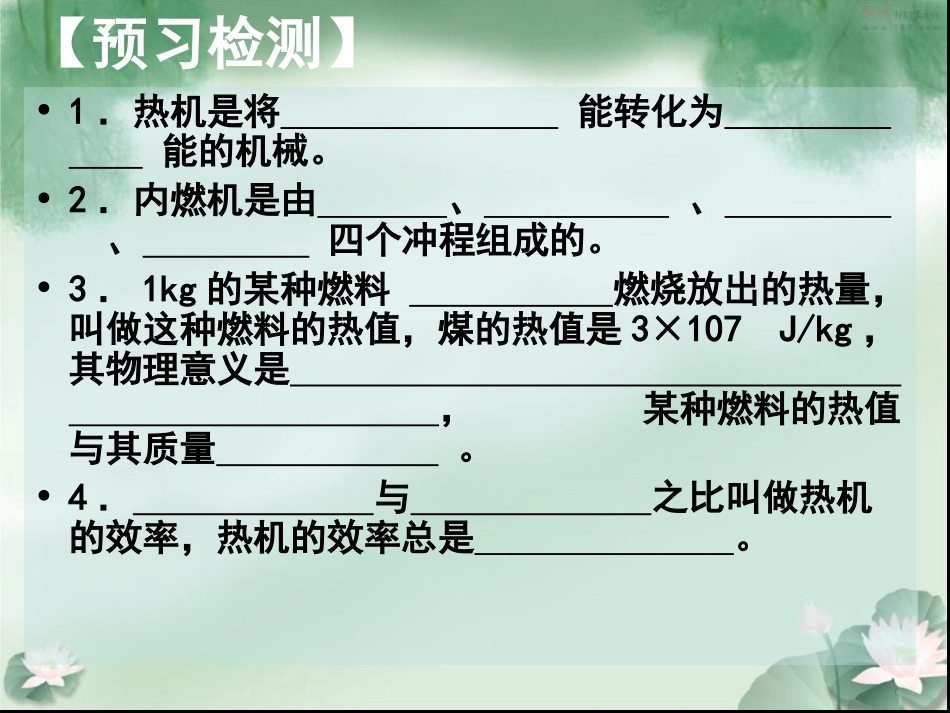

14-1《热机》导学案【预习检测】•1．热机是将能转化为能的机械。•2．内燃机是由、、、四个冲程组成的。•3．1kg的某种燃料燃烧放出的热量，叫做这种燃料的热值，煤的热值是3×107J/kg，其物理意义是，某种燃料的热值与其质量。•4．与之比叫做热机的效率，热机的效率总是。•自学指导一：热机•观察演示实验，思考下面的问题•现象：软木塞冲出；管口有“白汽”产生。能量转化：•说明:水蒸汽对木塞做功,内能减少,它的温度下降,水蒸汽液化成小水珠。•热机：•热机的种类：•内燃机•（一）内燃机的定义：•（二）内燃机的种类：•自学指导二：内燃机的构造及工作原理：•1、汽油机•（1）汽油机构造•（2）汽油机（内燃机）的工作过程•A、吸气冲程汽油和空气•进气门，排气门，活塞运动，组成的燃料混合物从进气门吸入气缸。•B、压缩冲程•进气门和排气门都，活塞，燃料混合物被压缩，压强增大，温度升高，机械能、化学能转化为内能。•C、做功冲程•在压缩冲程结束时，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃•气，推动活塞运动，并通过连杆带动曲轴转动。把内能转化成机械能。•D、排气冲程•进气门关闭，排气门打开，活塞，把废气排出气缸。•自学指导三：汽油机和柴油机的异同点•相同点：1．基本构造和主要部件的作用相似。•2．每个工件循环都经历四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。•3．四个冲程中，只有做功冲程对外做功，其余三个冲程靠飞轮惯性完成。•4．一个工作循环中，活塞往复两次，飞轮转动两周，做功一次。•不同点：1．构造不同：汽油机气缸顶有火花塞，而柴油机气缸顶部有喷油嘴。•2．燃料不同：汽油机的燃料是汽油，而柴油机的燃料是柴油。•3．吸气不同：汽油机吸进汽油和空气的混合气体，柴油机只吸进空气。•4．点火不同：汽油机属点燃式点火，柴油机属压燃式点火。•★学生活动三：阅读燃料的热值，并回答下列问题：•①燃料的种类很多有固态的也有液态的还有_____态的，例如______等。燃料的燃烧是一种___反应，燃烧过程中燃料的___能得到释放，转化为周围物体的____能。•②_______________________叫燃料的热值。•③热值是燃料的一种______，其物理量符号是______。他的单位（字母）是_________。•④干木材的热值是_______________，其物理意义是______________________。要是有4kg的干木材完全燃烧能放出_______J的热量？【归纳整理】•热机实质：•热机是把_______转化为_________的机器。•工作过程：内燃机工作时都包括_______、______、_______、______四个冲程，其中将机械能转化为内能的是______冲程，将内能转化为机械能的是______冲程。•热值定义：___________________________________•单位：_______•【拓展练习】•1．摩托车上的热机工作时提供动力的是()•A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程•2．我们知道：多数汽油机是由吸气、压缩、做功、排气四个冲程的不断循环来连续工作的．关于压缩冲程的作用，下列说法正确的是（）•A．将废气排出缸外B．完成对外做功•C．吸进汽油和空气的混合物D．压缩燃料和空气的混合物•3．汽油机的一个工作循环是由四个冲程组成的，下图16.4－1中表示做功冲程的是（）图16.4－1•••••A甲B乙C丙D丁图16.4－1•5．关于热机，下列说法错误的是（）•A．热机性能好坏的重要标志之一是热机效率•B．在四冲程内燃机中减少废气带走的大量热量可以大大提高热机效率•C．柴油机的效率比汽油机的高，这是因为柴油的热值比汽油的大•D．在压缩冲程中内燃机将机械能转化为内能•6．氢能源具有来源广、热值高、无污染等优点。氢气的热值为14．3×107J／kg，完全燃烧0．5kg的氢气可放出________J的热量；若一罐氢气用去了一半，则剩余氢气的热值(变大／不变／变小)•图16.4－2•7．焦炭的热值为3.0×107J/kg，它的物理意义是，完全燃烧kg的焦炭放出的热量能把50kg水的温度升高60℃．[不计热量损失，水的比热容为4.2×103J/(kg·℃)]•８．如图16.4－2所示是内燃机的能流图，则内燃机的效率可以表示为（）•A.η=［(E1+E2+E3+E4)/E］×100％B.η=(E2/E)×100％•C.η=［(E1－E3+E4)/E］×100％D.η=(E1/E)×100％图16.4－2
