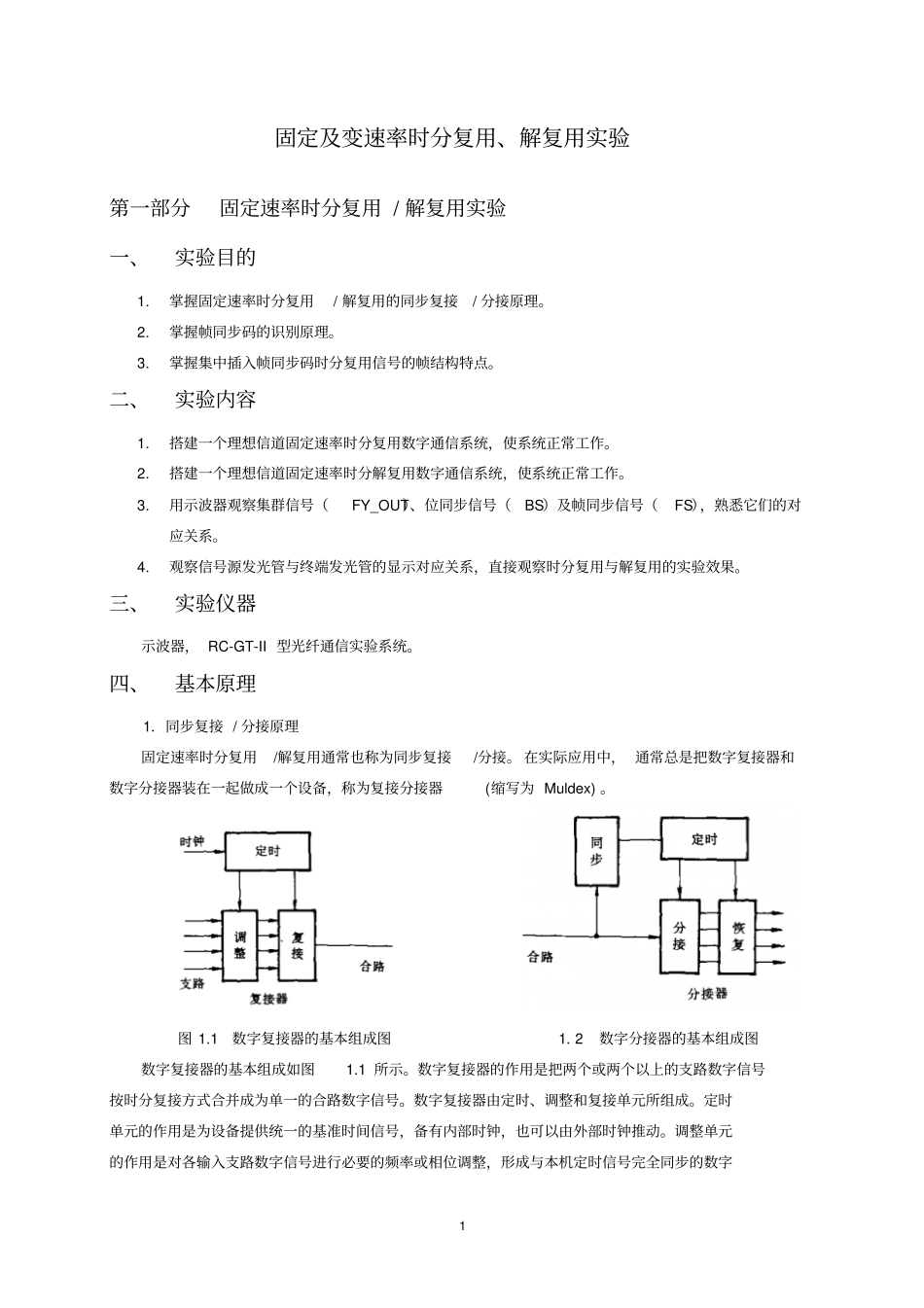

1固定及变速率时分复用、解复用实验第一部分固定速率时分复用/解复用实验一、实验目的1.掌握固定速率时分复用/解复用的同步复接/分接原理。2.掌握帧同步码的识别原理。3.掌握集中插入帧同步码时分复用信号的帧结构特点。二、实验内容1.搭建一个理想信道固定速率时分复用数字通信系统，使系统正常工作。2.搭建一个理想信道固定速率时分解复用数字通信系统，使系统正常工作。3.用示波器观察集群信号（FY_OUT）、位同步信号（BS）及帧同步信号（FS），熟悉它们的对应关系。4.观察信号源发光管与终端发光管的显示对应关系，直接观察时分复用与解复用的实验效果。三、实验仪器示波器，RC-GT-II型光纤通信实验系统。四、基本原理1．同步复接/分接原理固定速率时分复用/解复用通常也称为同步复接/分接。在实际应用中，通常总是把数字复接器和数字分接器装在一起做成一个设备，称为复接分接器(缩写为Muldex)。图1.1数字复接器的基本组成图1.2数字分接器的基本组成图数字复接器的基本组成如图1.1所示。数字复接器的作用是把两个或两个以上的支路数字信号按时分复接方式合并成为单一的合路数字信号。数字复接器由定时、调整和复接单元所组成。定时单元的作用是为设备提供统一的基准时间信号，备有内部时钟，也可以由外部时钟推动。调整单元的作用是对各输入支路数字信号进行必要的频率或相位调整，形成与本机定时信号完全同步的数字2信号。复接单元的作用是对已同步的支路信号进行时间复接以形成合路数字信号。数字分接器的基本组成如图1.2所示。数字分接器的作用是把一个合路数字信号分解为原来支路的数字信号。数字分接器由同步、定时、分接和恢复单元所组成。定时单元的作用是为分接和恢复单元提供基准时间信号，它只能由接收的时钟来推动。同步单元的作用是为定时单元提供控制信号，使分接器的基准时间与复接器的基准时间信号保持正确的相位关系，即保持同步。分接单元与复接单元相对应，分接单元的作用是把输入的合路数字信号(高次群)实施时间分离。分接器的恢复单元与复接器的调整单元相对应，恢复单元的作用是把分离后的信号恢复成为原来的支路数字信号。将低次群复接成高次群的方法有三种；逐比特复接；按码字复接：按帧复接。在本实验中，由于速率固定，信息流量不大，所以我们所应用的方式为按码字复接，下面我们把这种复接方式作简单介绍。按码字复接：对本实验来说，速率固定，信息结构固定，每8位码代表一“码字”。这种复接方式是按顺序每次复接1个信号的8位码，输入信息的码字轮流被复接。复接过程是这样的：首先取第一路信息的第一组“码字”，接着取第二路信息的第一组“码字”，再取第三信息的第一组“码字”，轮流将3个支路的第一组“码字”取值一次后再进行第二组“码字”取值，方法仍然是：首先取第一路信息的第二组码，接着取第二路信息的第二组码，再取第三路信息的第二组码，轮流将3个支路的第二组码取值一次后再进行第三组码取值，依此类推，一直循环下去，这样得到复接后的二次群序列（d）。这种方式由于是按码字复接，循环周期较长，所需缓冲存储器的容量较大，目前应用的很少。图1.3按码字复接示意图（a）第一路信息；（b）第二路信息；（c）第三路信息；（d）复接后2．本实验所用的同步复接模块的结构原理本实验所用到的固定速率时分复用端的原理方框图如图1.4所示。这些模块产生三路信号时分复用后的FY_OUT信号，信号码速率约为128KB，帧结构如图1.5所示。帧长为24位，其中首位无定义，第2位到第8位是帧同步码（7位巴克码1110010），另外16位为2路数据信号，每路8位。此FY_OUT信号为集中插入帧同步码时分复用信号。同时通过发光二极管来指示码型状态：发光二极管亮状态表示1码，熄状态表示0码。本实验中用到的电路，除并行码产生器和8选一电路是由分3立器件组成的外，其他电路全都在两片大规模集成电路XC95XL144TQ100-5（以下简称CPLD）内部。下面对时钟信号源、分频器、八选一、调整器及复接器等单元作进一步说明。（1）时钟信号源时钟是由晶振X1（20.48MHz）提供，它也是整个系统的时钟信号源。20.48MHz时钟经CPLD分频得到本实验所需的时钟信号CLK1，FCLK1=4...
