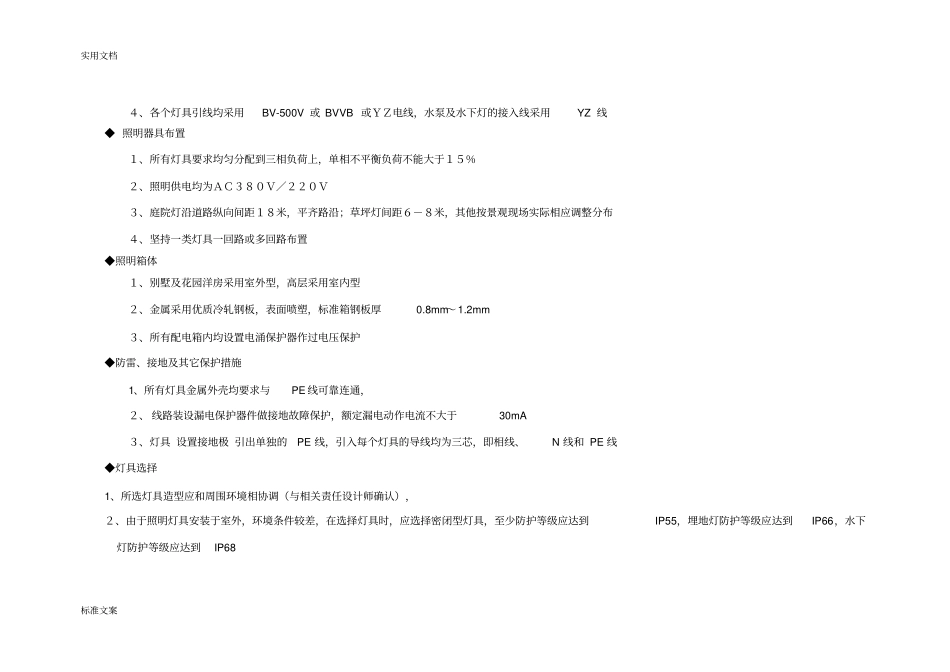

实用文档标准文案景观电气系统技术要求【目的】确定景观电气系统的技术要求，指导项目工程师实施过程中的操作，指导造价采购部的采购，简化并规范流程，提高实施效率。【适用范围】本技术要求适用于公司新建住宅小区工程，主要是针对高层、别墅、花园洋房类住宅小区的景观电气技术要求。【景观电气系统的内容】◆电源◆自动控制系统◆线路选择及敷设◆照明器具布置◆照明箱体◆防雷、接地及其它保护措施◆灯具选择◆细部做法◆细部做法图片【技术标准】《民用建筑电气设计规范》（JGJ/T16-1992）《民用建筑照明设计标准》（GBJ133-1990）《供配电设计规范》（GB50052-95）【GB50052-2009供配电系统设计规范替代GB50052-95实施日期：2010-07-01】《低压配电设计规范》（GB50054-95）《电力工程电缆设计规范》（GB50217）《建筑电气工程施工质量验收规范》（GB50303-2002）《常用低压配电设备及灯具安装》（D702-1~2）《电缆敷设》（D101-1~7）（２００２年合订本）实用文档标准文案【系统配置及技术要求】◆电源1、负荷等级为三级负荷2、明确负荷容量（由设计提供）3、明确电源的具体位置（由建设方指定）4、照明配电系统的接地形式采用TT系统【此外还有TN-S系统，比TT更好】◆自动控制系统1、采用手动与时控，就地控制与遥控（主要针对高层）的多种控制相结合的方式2、照明设计时考虑景观照明（日落～9：00）、正常照明（9：00～0：00）及基本照明三种状态（0：00～日出）3、园区景观小品、水体（景）等照明为半夜照明方式，控制系统采用时钟控制（别墅及花园洋房）或弱电信号源控制（高层）4、车行道和人行小道为全夜和半夜照明组合间隔布置，入户指示为全夜照明方式，控制系统采用时钟控制（别墅及花园洋房）或弱电信号源控制（高层）5、其他如水泵、备用等回路采用手动面板按钮开关控制◆线路选择及敷设１、由于景观照明线路长，电流不一定很大，选择电缆截面时载流量很容易达到要求，但应考虑线路压降，适当加大电缆截面以此满足压降减少，确保该回路调整增加灯具数量或功率２、进线电缆采用YJV-0.6/1KV的五芯电缆，由配电室的专用回路馈来，穿管埋地敷设，深度要求大于等于700mm３、各个照明回路电缆采用VV-0.6/1KV的电缆，穿管埋地敷设，深度要求大于等于500mm实用文档标准文案４、各个灯具引线均采用BV-500V或BVVB或ＹＺ电线，水泵及水下灯的接入线采用YZ线◆照明器具布置１、所有灯具要求均匀分配到三相负荷上，单相不平衡负荷不能大于１５％２、照明供电均为ＡＣ３８０Ｖ／２２０Ｖ３、庭院灯沿道路纵向间距１８米，平齐路沿；草坪灯间距６－８米，其他按景观现场实际相应调整分布４、坚持一类灯具一回路或多回路布置◆照明箱体１、别墅及花园洋房采用室外型，高层采用室内型２、金属采用优质冷轧钢板，表面喷塑，标准箱钢板厚0.8mm～1.2mm３、所有配电箱内均设置电涌保护器作过电压保护◆防雷、接地及其它保护措施1、所有灯具金属外壳均要求与PE线可靠连通，２、线路装设漏电保护器件做接地故障保护，额定漏电动作电流不大于30mA３、灯具设置接地极引出单独的PE线，引入每个灯具的导线均为三芯，即相线、N线和PE线◆灯具选择1、所选灯具造型应和周围环境相协调（与相关责任设计师确认），２、由于照明灯具安装于室外，环境条件较差，在选择灯具时，应选择密闭型灯具，至少防护等级应达到IP55，埋地灯防护等级应达到IP66，水下灯防护等级应达到IP68实用文档标准文案３、根据不同使用环境选择灯具的排列方式，布置灯具要求达到基本的功能3、照度要因时、因地及所要达到的效果而具体分析确定名称使用部位高度电压等级光源材质要求制作工艺备注庭院灯小区道路（车行）3.5-5m220v50w/70w节能灯，暖色铸铝灯体，pc或压克力灯罩、防护等级IP55喷防紫外线户外粉防腐抗酸抗碱光源品牌选用：欧司朗或飞利浦草坪灯草坪或小道或灌木1m以下220v9w/11w/13w/18w节能灯，暖色铸铝灯体，pc或压克力灯罩、防护等级IP55,配线200mm喷防紫外线户外粉防腐抗酸抗碱光源品牌选用：欧司朗或飞利浦地埋灯平台或大乔木或重要景点直径250以下220v节能灯/卤素灯/LED铸铝灯体，钢化玻璃灯罩、防护等级IP...
