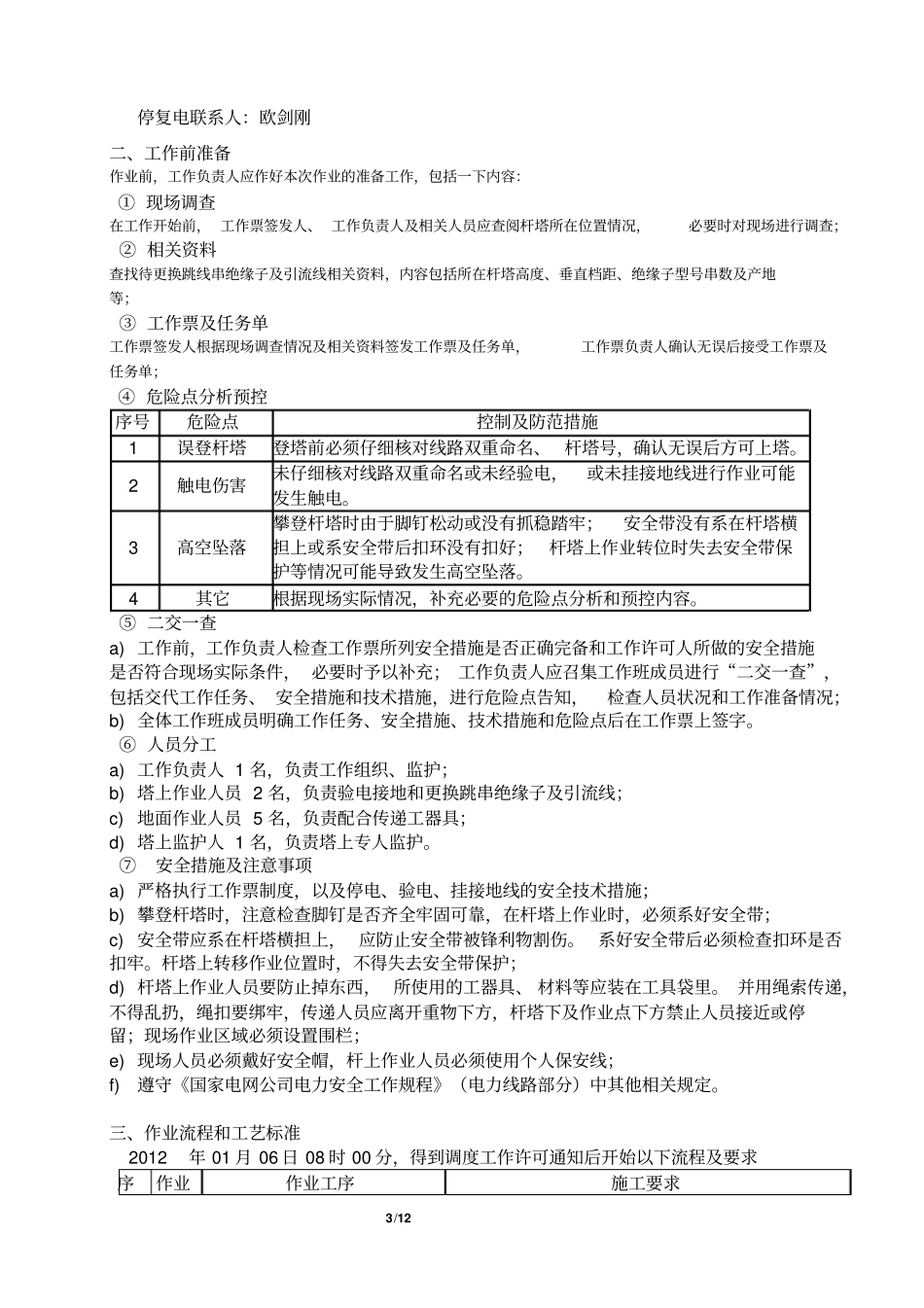

1/12更换引流线及金具施工方案及组织、技术、安全措施批准：审核：编制：2011年11月27日2/12一、编制依据：（一）本工程依据的规范有：1.《110-500kV架空电力线路施工及验收规范》（GB50233-2005）2.《110kV-500kV架空电力线路工程施工质量检验及评定规程》DL/T5168-20023.《国家电网公司施工项目部标准化工作手册220kV输电线路工程分册》（2010版）4.《国家电网公司电力安全工作规程(线路部分)》（2009）5.《电力建设工程施工技术管理制度》及国家有关规程、规范、技术标准及有关施工工艺导则6.《国家电网公司电力建设起重机械安全管理重点措施》7.《输电线路施工机具设计、试验基本要求》(DL/T875-2004)8.《电力建设安全工作规程(架空送电线路部分)》(DL5009.2-2004)9.《电力建设安全健康与环境管理工作规定》(国家电网工[2004]488号)10《110kV晋抚呈铺π接段综合部分》设计图纸（二）现场调查情况：一、现场勘查情况及作业准备本工程为220kV松茂变进出线工程项目部负责施工的110kV晋抚呈铺π接段工程。110kV晋抚呈铺π接线路全长1.076Km，线路为单回路，全部采用角钢塔，分为A回和B回。其中A回（呈贡侧）长0.539Km，B回（马金铺侧）长0.537Km。其中A回已顺利投产线路更名为110kV松呈线，此次工作内容为更换110kV松呈线#2、#3中相跳串绝缘子及引流线。线路走廊均为菜地，地形较为平坦，材料运输相对方便。本线路采用云南Ⅰ级气象区，即:覆冰厚度5mm，最大风速25m/s。本线路导地线使用情况：导线：采用LGJ-240/30钢芯铝绞线。地线采用2根LBGJ-55-30AC铝包钢绞线二、工程概况及施工方案：工程概况1、2、施工范围及主要工程量：3、施工期限：施工方案一、计划施工时间及负责人110kV松呈线停复电时间：2012年01月06日08时00分至2012年01月06日19时00分3/12停复电联系人：欧剑刚二、工作前准备作业前，工作负责人应作好本次作业的准备工作，包括一下内容：①现场调查在工作开始前，工作票签发人、工作负责人及相关人员应查阅杆塔所在位置情况，必要时对现场进行调查；②相关资料查找待更换跳线串绝缘子及引流线相关资料，内容包括所在杆塔高度、垂直档距、绝缘子型号串数及产地等；③工作票及任务单工作票签发人根据现场调查情况及相关资料签发工作票及任务单，工作票负责人确认无误后接受工作票及任务单；④危险点分析预控序号危险点控制及防范措施1误登杆塔登塔前必须仔细核对线路双重命名、杆塔号，确认无误后方可上塔。2触电伤害未仔细核对线路双重命名或未经验电，或未挂接地线进行作业可能发生触电。3高空坠落攀登杆塔时由于脚钉松动或没有抓稳踏牢；安全带没有系在杆塔横担上或系安全带后扣环没有扣好；杆塔上作业转位时失去安全带保护等情况可能导致发生高空坠落。4其它根据现场实际情况，补充必要的危险点分析和预控内容。⑤二交一查a)工作前，工作负责人检查工作票所列安全措施是否正确完备和工作许可人所做的安全措施是否符合现场实际条件，必要时予以补充；工作负责人应召集工作班成员进行“二交一查”，包括交代工作任务、安全措施和技术措施，进行危险点告知，检查人员状况和工作准备情况；b)全体工作班成员明确工作任务、安全措施、技术措施和危险点后在工作票上签字。⑥人员分工a)工作负责人1名，负责工作组织、监护；b)塔上作业人员2名，负责验电接地和更换跳串绝缘子及引流线；c)地面作业人员5名，负责配合传递工器具；d)塔上监护人1名，负责塔上专人监护。⑦安全措施及注意事项a)严格执行工作票制度，以及停电、验电、挂接地线的安全技术措施；b)攀登杆塔时，注意检查脚钉是否齐全牢固可靠，在杆塔上作业时，必须系好安全带；c)安全带应系在杆塔横担上，应防止安全带被锋利物割伤。系好安全带后必须检查扣环是否扣牢。杆塔上转移作业位置时，不得失去安全带保护；d)杆塔上作业人员要防止掉东西，所使用的工器具、材料等应装在工具袋里。并用绳索传递，不得乱扔，绳扣要绑牢，传递人员应离开重物下方，杆塔下及作业点下方禁止人员接近或停留；现场作业区域必须设置围栏；e)现场人员必须戴好安全帽，杆上作业人员必须使用个人保安线；f)遵守《国家电网公司电力安全工...
