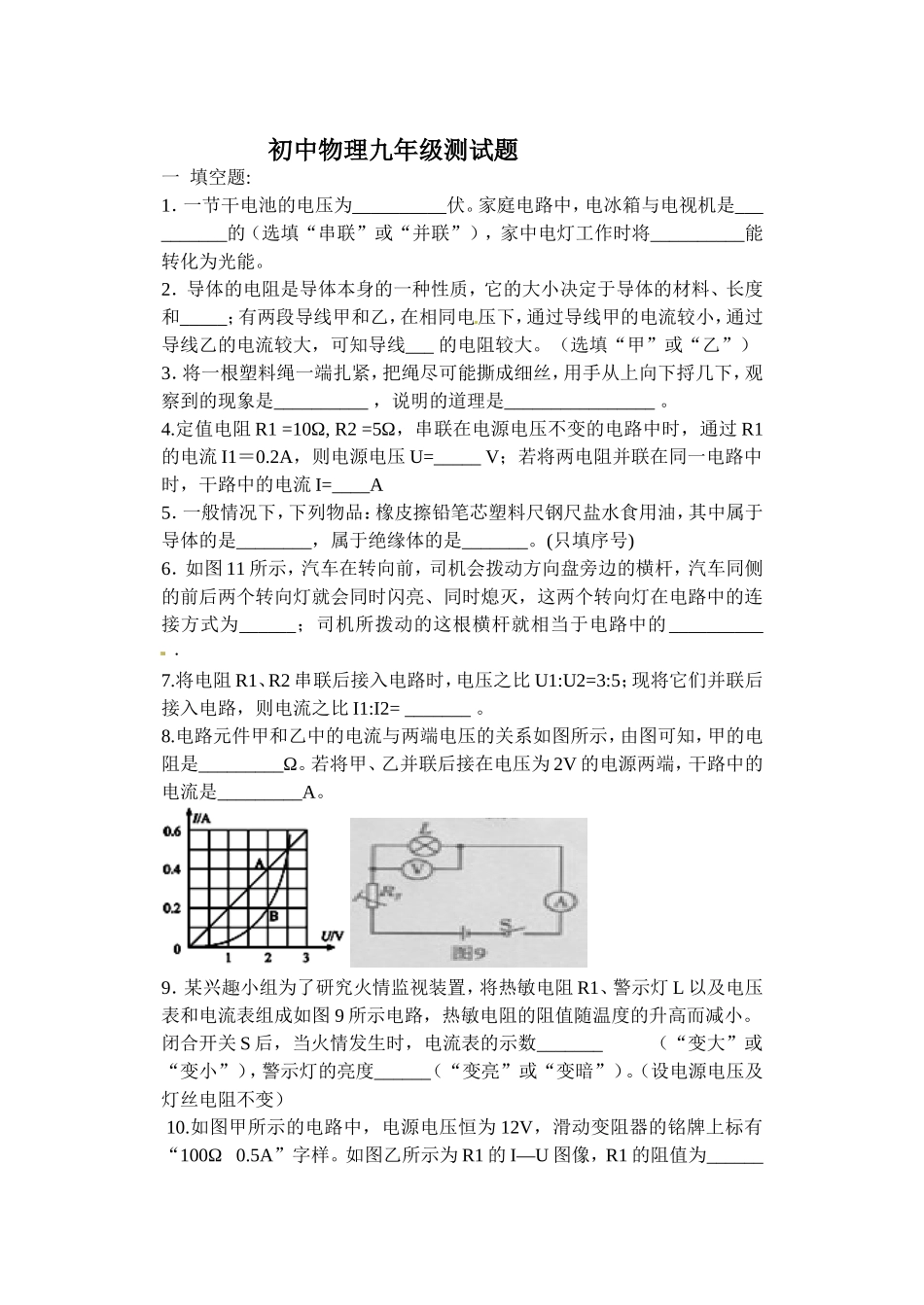

初中物理九年级测试题一填空题:1．一节干电池的电压为__________伏。家庭电路中，电冰箱与电视机是__________的（选填“串联”或“并联”），家中电灯工作时将__________能转化为光能。2．导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和_____；有两段导线甲和乙，在相同电压下，通过导线甲的电流较小，通过导线乙的电流较大，可知导线___的电阻较大。（选填“甲”或“乙”）3．将一根塑料绳一端扎紧，把绳尽可能撕成细丝，用手从上向下捋几下，观察到的现象是__________，说明的道理是________________。4.定值电阻R1=10Ω,R2=5Ω，串联在电源电压不变的电路中时，通过R1的电流I1＝0.2A，则电源电压U=_____V；若将两电阻并联在同一电路中时，干路中的电流I=____A5．一般情况下，下列物品：橡皮擦铅笔芯塑料尺钢尺盐水食用油，其中属于导体的是________，属于绝缘体的是_______。(只填序号)6．如图11所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为______；司机所拨动的这根横杆就相当于电路中的__________.7.将电阻R1、R2串联后接入电路时，电压之比U1:U2=3:5；现将它们并联后接入电路，则电流之比I1:I2=_______。8.电路元件甲和乙中的电流与两端电压的关系如图所示，由图可知，甲的电阻是_________Ω。若将甲、乙并联后接在电压为2V的电源两端，干路中的电流是_________A。9．某兴趣小组为了研究火情监视装置，将热敏电阻R1、警示灯L以及电压表和电流表组成如图9所示电路，热敏电阻的阻值随温度的升高而减小。闭合开关S后，当火情发生时，电流表的示数_______（“变大”或“变小”），警示灯的亮度______（“变亮”或“变暗”）。（设电源电压及灯丝电阻不变）10.如图甲所示的电路中，电源电压恒为12V，滑动变阻器的铭牌上标有“100Ω0.5A”字样。如图乙所示为R1的I—U图像，R1的阻值为________Ω。当电路中电流为0.2A时，滑动变阻器R2接入电路的阻值为___________Ω。为了不损坏滑动变阻器R2接入电路的阻值应不小于__________Ω。二.选择题:1．下列有关“电”的说法正确的是A．摩擦起电的实质是创造了电荷B．运动的电荷一定形成电流C．电路两端有电压就一定有电流D．电阻中有电流，它的两端一定有电压2．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I-R图像，下列结论与图像相符的是：A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小3.如图6所示电路，开关S闭合后，若L1的灯丝突然烧断，会发生的现象是（）A.L1、L2、L3均熄灭，电压表、电流表示数均为零B.L1、L2均熄灭，L3仍发光，电压表、电流表示数均变大C.除L1不亮外，其余一切无任何变化D.L1、L2、L3均熄灭，电压表示数变大，电流表示数几乎为零4．如图2所示，闭合开关后，两盏灯均不亮，电压表示数为零，产生这一现象的原因可能是A、L1短路B、L1断路C、L2短路D、L2断路5.某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M．下列电路图符合要求的是（）A．B．C．D．6．如图7所示，闭合开关S后，当滑动变阻器的滑片P向上滑动时，各电表示数变化正确的是（）A．电流表和电压表的示数均变小B．电流表和电压表的示数均变大C．电流表示数变大、电压表的示数不变D．电流表示数变小、电压表的示数不变7．如图8所示，电源电压保持不变，闭合开关S后，将滑动变阻器R：的滑片P向左滑动，下列说法正确的是A．电流表的示数变小，电压表的示数变大B．电流表的示数变小，电压表的示数不变C．电压表与电压表的示数之和不变D．电压表与电流表的示数之比不变8．小军采用图4的电路，研究“通过某导体的电流与它的电阻关系”，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关后，滑动变阻器应该（）A.保持变阻器滑片不动B．将变阻器滑片向右移动C．将变阻器滑片向左移动D．...
