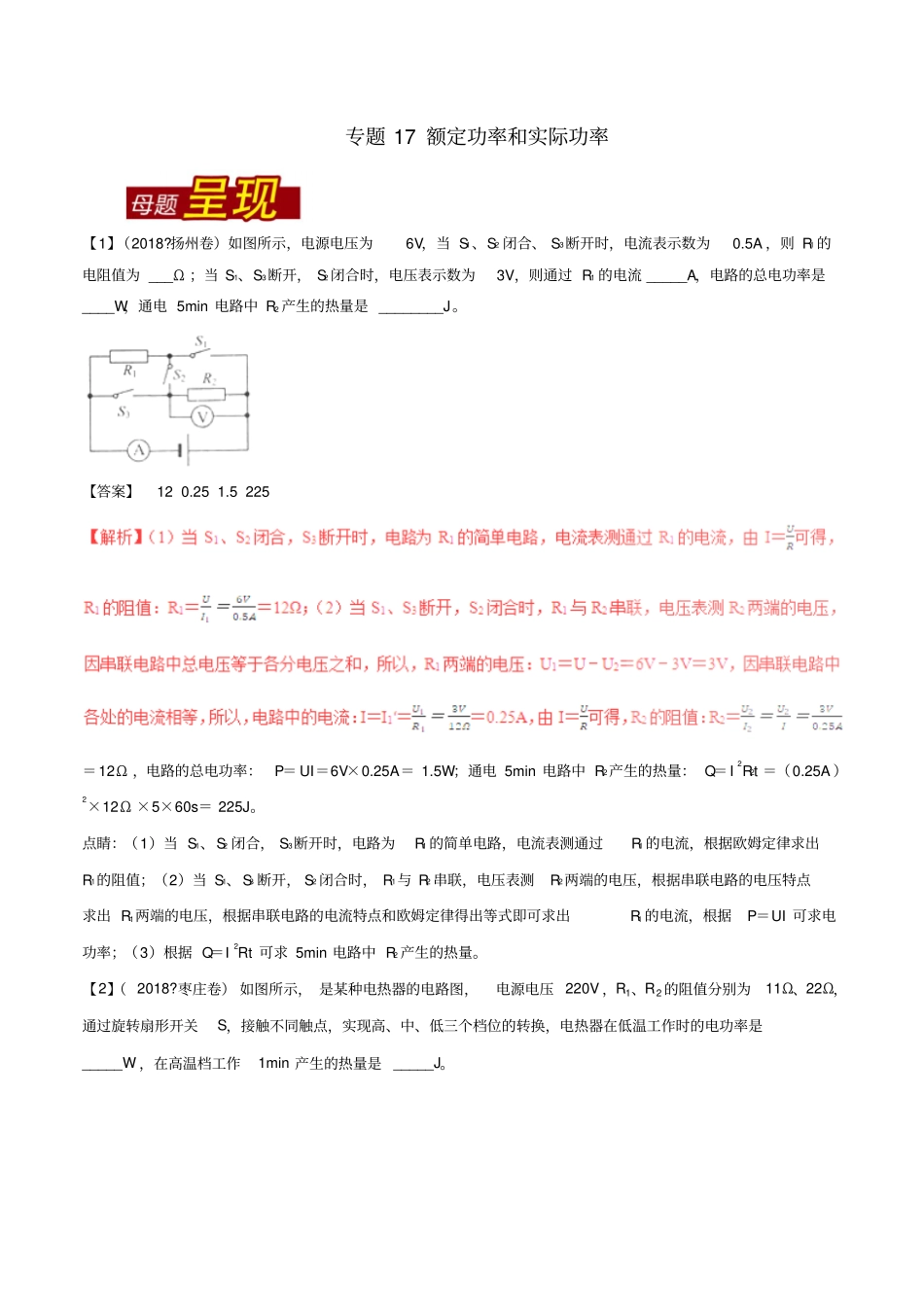

专题17额定功率和实际功率【1】（2018?扬州卷）如图所示，电源电压为6V，当S1、S2闭合、S3断开时，电流表示数为0.5A，则R1的电阻值为___Ω；当S1、S3断开，S2闭合时，电压表示数为3V，则通过R1的电流_____A，电路的总电功率是____W，通电5min电路中R2产生的热量是________J。【答案】120.251.5225＝12Ω，电路的总电功率：P＝UI＝6V×0.25A＝1.5W；通电5min电路中R2产生的热量：Q＝I2R2t＝（0.25A）2×12Ω×5×60s＝225J。点睛：（1）当S1、S2闭合，S3断开时，电路为R1的简单电路，电流表测通过R1的电流，根据欧姆定律求出R1的阻值；（2）当S1、S3断开，S2闭合时，R1与R2串联，电压表测R2两端的电压，根据串联电路的电压特点求出R1两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出R1的电流，根据P＝UI可求电功率；（3）根据Q＝I2Rt可求5min电路中R2产生的热量。【2】（2018?枣庄卷）如图所示，是某种电热器的电路图，电源电压220V，R1、R2的阻值分别为11Ω、22Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个档位的转换，电热器在低温工作时的电功率是_____W，在高温档工作1min产生的热量是_____J。【答案】66003.96×105【解析】解：根据P＝，当电阻最大时，电功率最小，开关S接触c时只有R2连入电路时为低温档，P小＝＝2200W当两电阻并联时，开关S接触c、d时两电阻并联此时电路的总电阻最小，R并＝在高温档工作1min产生的热量是：Q高＝t＝×60s＝3.96×105J。【3】（2018?德州卷）如图是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。当酒精浓度为0时，R2=60Ω，此时电压表示数为2V。以下说法错误的是A.若酒精气体浓度越大，电压表和电流表示数都越大B.定值电阻R1的阻值为20ΩC.酒精浓度为0时，电路消耗的总功率为0.6WD.若电流表示数达到0.2A时，表示酒驾，此时R2消耗的电功率为0.8W【答案】C此时，串联电路的总电阻R=R1+R2=20Ω+60Ω=80Ω，电路消耗的总功率为，故C错误。D．若电流表示数达到0.2A时，酒精气体传感器的电阻，此时R2消耗的电功率为，故D正确。答案为C。【4】（2018?河北卷）如图所示，电源电压不变，a、b、c为电流表或电压表。只闭合S1时，a表无示数，b表有示数。S1、S2都闭合时，滑片P向右滑动，c表的示数不变。下列判断正确的是A.a表是电压表B.先闭合开关S1，再闭合S2，电路中的总电流变大C.只闭合S1，P向右移动，R2两端的电压变化量与电流变化量的乘积大于其电功率的变化量D.开关均闭合，电路的总功率为P1；若将c表换成另一种电表，再闭合S1、S2，电路的总功率为P2，则P2>P1【答案】BD【解析】分析：根据开关的断开和闭合情况判断电路的连接方式，再根据电表有无示数判断是什么电表，再根据欧姆定律和电功率公式判断电流和电功率的变化；解答：A、只闭合S1时，a、b两表串联，由a表无示数，b表有示数，可以判断a是电流表b是电压表，S1、S2都闭合时，R2和滑动变阻器R3被电流表a短路，滑片P向右滑动，c表的示数不变，所以c是电压表，故A错误；B、先闭合开关S1，R1、R2和滑动变阻器R3串联，总电阻为三者之和，再闭合S2时，R2和滑动变阻器R3被电流表a短路，根据可知，电路中的总电流变大，故B正确；C、只闭合S1时，R1、R2和滑动变阻器R3串联，滑片P向右移动时，接入电路中的电阻变小，由串联电路的分压原理知，R3两端电压变小，R2两端电压变大，再根据串联电路的电流特点，就可知道R2两端的电压变化量与电流变化量比值不变，再根据电功率公式可知，R2两端的电压变化量与电流变化量的乘积等于其电功率的变化量，故C错误；D、开关均闭合，R2和滑动变阻器R3被电流表a短路，电路的总功率为，由A可知，c原来是是电压表，现换成电流表，再闭合S1、S2，电路变成了R1、R2和滑动变阻器R3并联，总电阻小于R1，再根据公式可知P2>P1，故D正确；根据以上分析故选BD【点睛】本题考查了串联和并联电路特点、欧姆定律和电功率公式的应用，解题的关键是正确分析开关在不同状态下电路的连接方式和电表作用的判断。【难点中心】误以为用电器的实际功率就是额定功率，其实用电器的实际...
