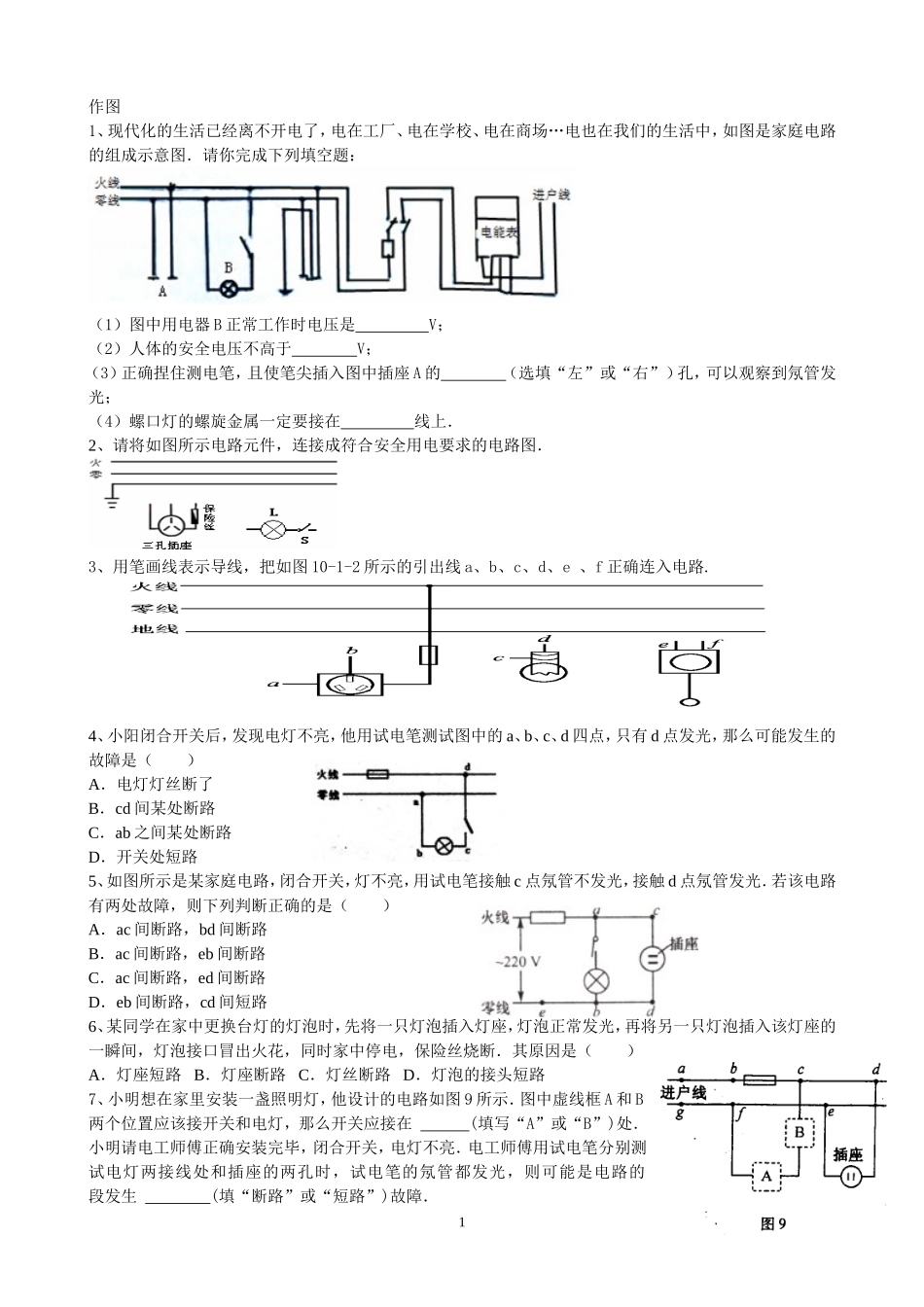

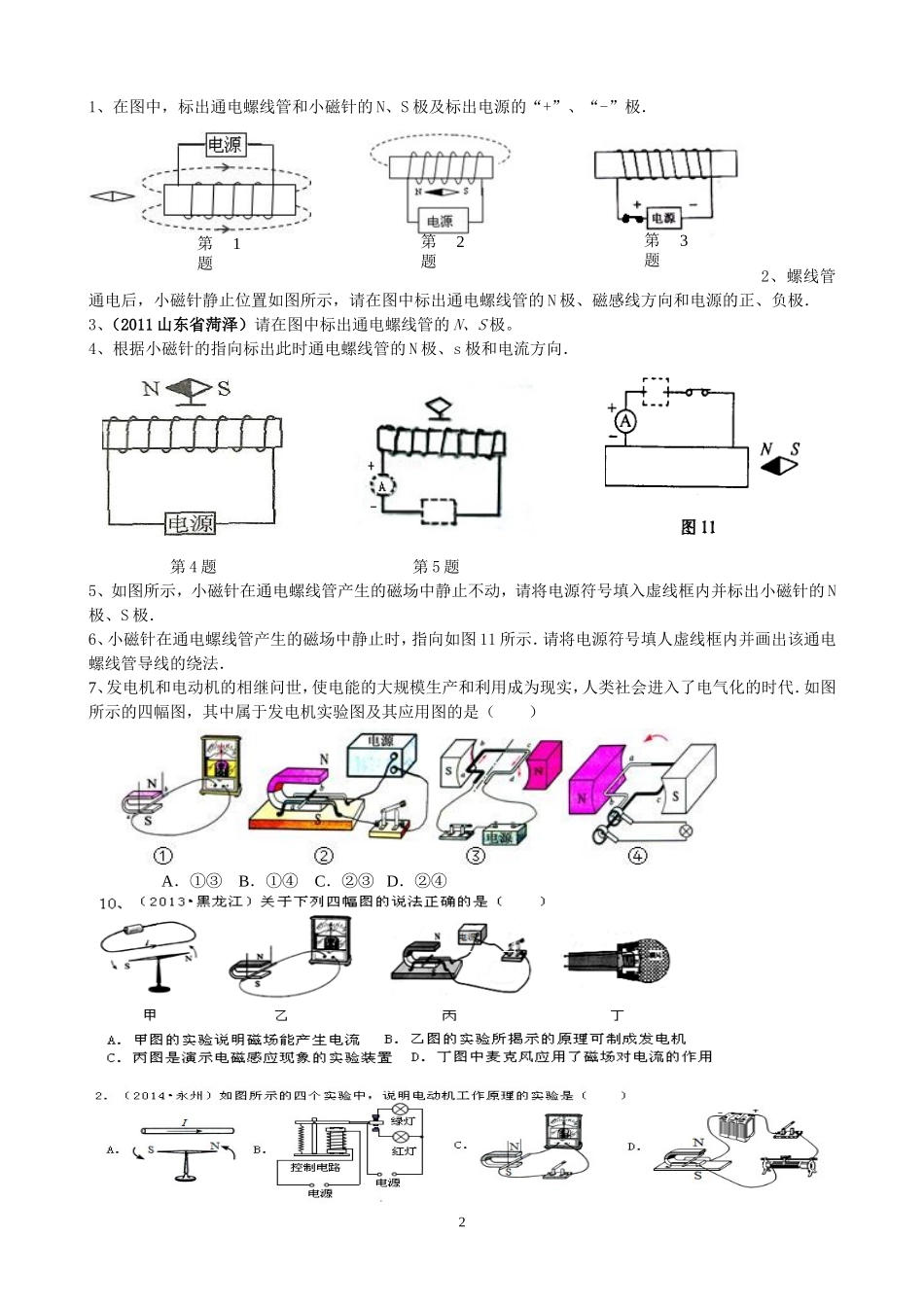

作图1、现代化的生活已经离不开电了，电在工厂、电在学校、电在商场…电也在我们的生活中，如图是家庭电路的组成示意图．请你完成下列填空题：（1）图中用电器B正常工作时电压是V；（2）人体的安全电压不高于V；（3）正确捏住测电笔，且使笔尖插入图中插座A的（选填“左”或“右”）孔，可以观察到氖管发光；（4）螺口灯的螺旋金属一定要接在线上．2、请将如图所示电路元件，连接成符合安全用电要求的电路图．3、用笔画线表示导线，把如图10-1-2所示的引出线a、b、c、d、e、f正确连入电路.4、小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，只有d点发光，那么可能发生的故障是（）A．电灯灯丝断了B．cd间某处断路C．ab之间某处断路D．开关处短路5、如图所示是某家庭电路，闭合开关，灯不亮，用试电笔接触c点氖管不发光，接触d点氖管发光．若该电路有两处故障，则下列判断正确的是（）A．ac间断路，bd间断路B．ac间断路，eb间断路C．ac间断路，ed间断路D．eb间断路，cd间短路6、某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，再将另一只灯泡插入该灯座的一瞬间，灯泡接口冒出火花，同时家中停电，保险丝烧断．其原因是（）A．灯座短路B．灯座断路C．灯丝断路D．灯泡的接头短路7、小明想在家里安装一盏照明灯，他设计的电路如图9所示．图中虚线框A和B两个位置应该接开关和电灯，那么开关应接在(填写“A”或“B”)处．小明请电工师傅正确安装完毕，闭合开关，电灯不亮．电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则可能是电路的段发生(填“断路”或“短路”)故障．11、在图中，标出通电螺线管和小磁针的N、S极及标出电源的“+”、“-”极．2、螺线管通电后，小磁针静止位置如图所示，请在图中标出通电螺线管的N极、磁感线方向和电源的正、负极．3、（2011山东省菏泽）请在图中标出通电螺线管的N、S极。4、根据小磁针的指向标出此时通电螺线管的N极、s极和电流方向．第4题第5题5、如图所示，小磁针在通电螺线管产生的磁场中静止不动，请将电源符号填入虚线框内并标出小磁针的N极、S极．6、小磁针在通电螺线管产生的磁场中静止时，指向如图11所示．请将电源符号填人虚线框内并画出该通电螺线管导线的绕法．7、发电机和电动机的相继问世，使电能的大规模生产和利用成为现实，人类社会进入了电气化的时代．如图所示的四幅图，其中属于发电机实验图及其应用图的是（）A．①③B．①④C．②③D．②④2第1题第2题第3题
