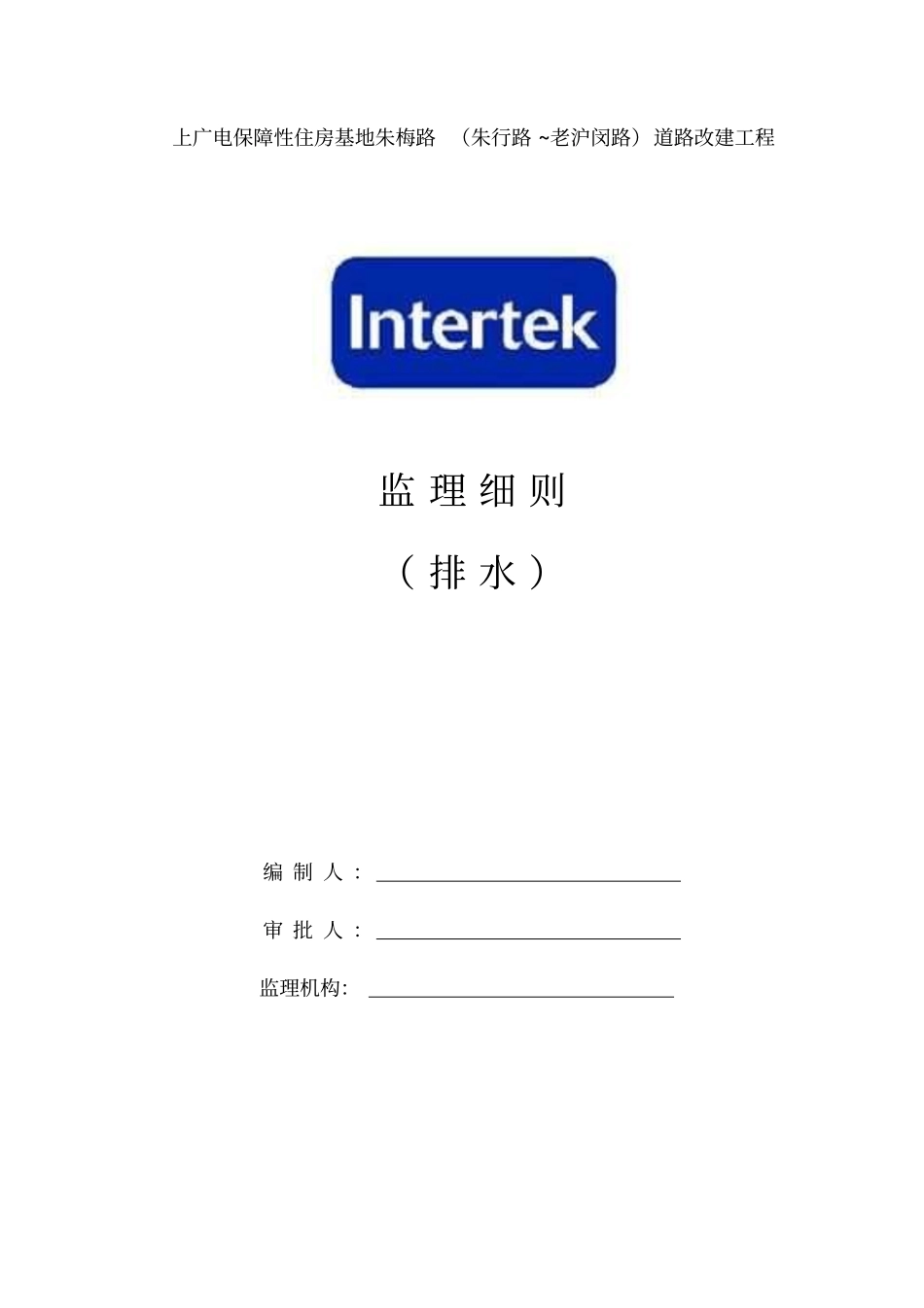

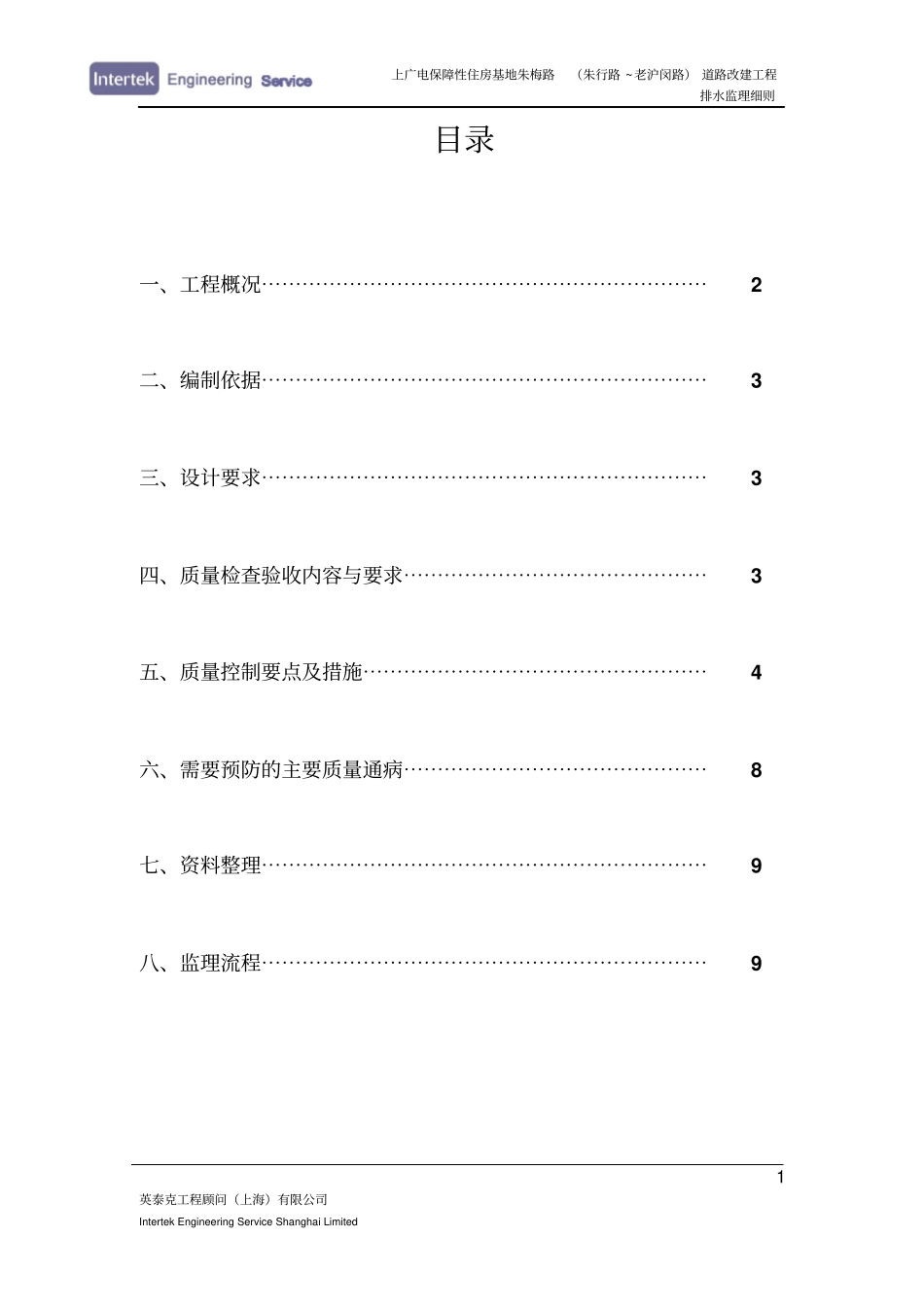

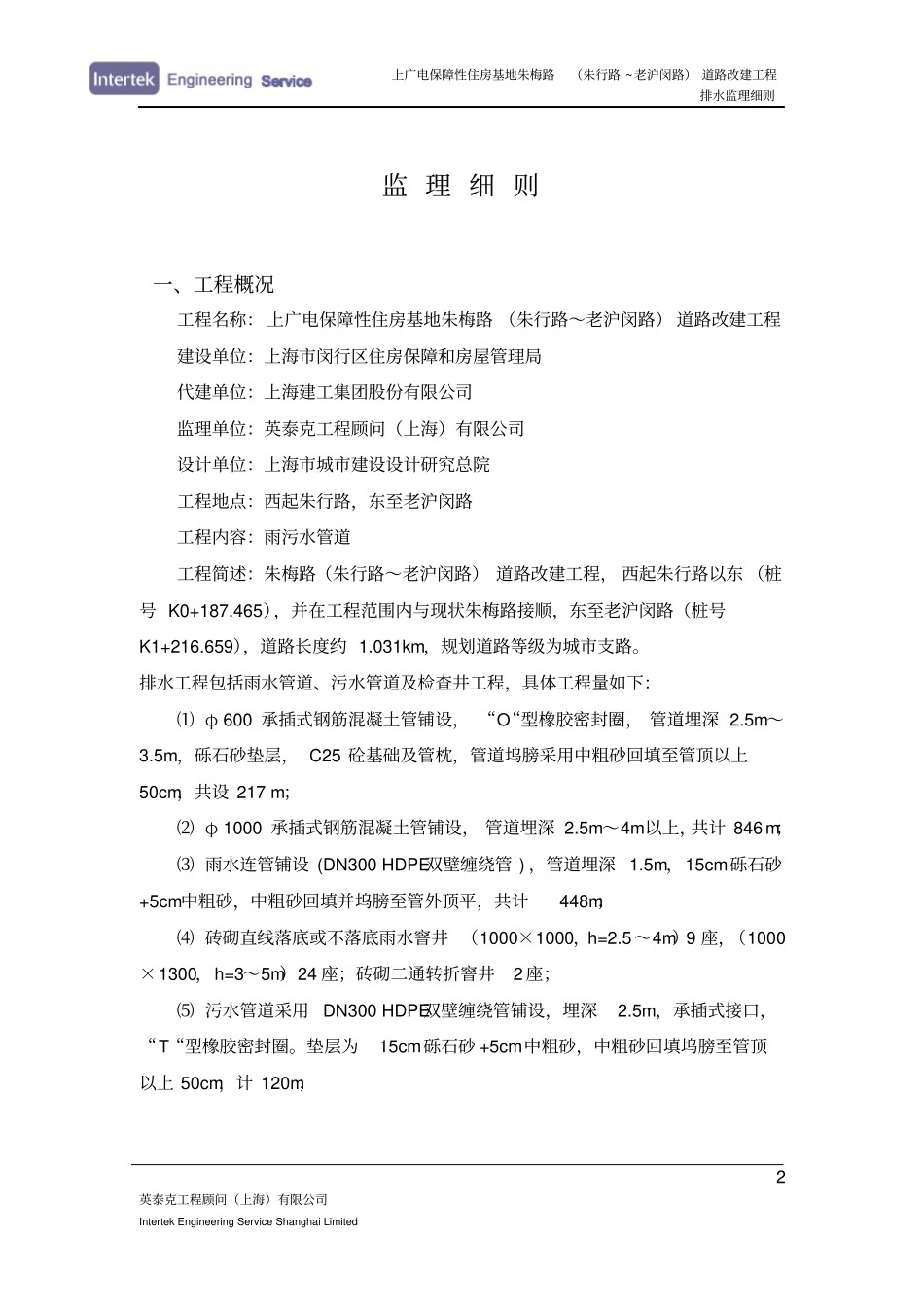

上广电保障性住房基地朱梅路（朱行路~老沪闵路）道路改建工程监理细则（排水）编制人：审批人：监理机构：上广电保障性住房基地朱梅路（朱行路~老沪闵路）道路改建工程排水监理细则1英泰克工程顾问（上海）有限公司IntertekEngineeringServiceShanghaiLimited目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3三、设计要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3四、质量检查验收内容与要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3五、质量控制要点及措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4六、需要预防的主要质量通病⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8七、资料整理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9八、监理流程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9上广电保障性住房基地朱梅路（朱行路~老沪闵路）道路改建工程排水监理细则2英泰克工程顾问（上海）有限公司IntertekEngineeringServiceShanghaiLimited监理细则一、工程概况工程名称：上广电保障性住房基地朱梅路（朱行路～老沪闵路）道路改建工程建设单位：上海市闵行区住房保障和房屋管理局代建单位：上海建工集团股份有限公司监理单位：英泰克工程顾问（上海）有限公司设计单位：上海市城市建设设计研究总院工程地点：西起朱行路，东至老沪闵路工程内容：雨污水管道工程简述：朱梅路（朱行路～老沪闵路）道路改建工程，西起朱行路以东（桩号K0+187.465），并在工程范围内与现状朱梅路接顺，东至老沪闵路（桩号K1+216.659），道路长度约1.031km，规划道路等级为城市支路。排水工程包括雨水管道、污水管道及检查井工程，具体工程量如下：⑴φ600承插式钢筋混凝土管铺设，“O“型橡胶密封圈，管道埋深2.5m～3.5m，砾石砂垫层，C25砼基础及管枕，管道坞膀采用中粗砂回填至管顶以上50cm，共设217m；⑵φ1000承插式钢筋混凝土管铺设，管道埋深2.5m～4m以上，共计846m；⑶雨水连管铺设(DN300HDPE双壁缠绕管)，管道埋深1.5m，15cm砾石砂+5cm中粗砂，中粗砂回填并坞膀至管外顶平，共计448m；⑷砖砌直线落底或不落底雨水窨井（1000×1000，h=2.5～4m）9座，（1000×1300，h=3～5m）24座；砖砌二通转折窨井2座；⑸污水管道采用DN300HDPE双壁缠绕管铺设，埋深2.5m，承插式接口，“T“型橡胶密封圈。垫层为15cm砾石砂+5cm中粗砂，中粗砂回填坞膀至管顶以上50cm，计120m；上广电保障性住房基地朱梅路（朱行路~老沪闵路）道路改建工程排水监理细则3英泰克工程顾问（上海）有限公司IntertekEngineeringServiceShanghaiLimited⑹砖砌污水窨井（750×750，h=2.0m），采用防盗型钢纤维砼窨井盖，计4座。二、编制依据：2.1工程《监理规划》。2.2监理合同、施工合同。2.3《建设工程监理规范》GB50319—2013。2.4《给水排水管道工程施工及验收规范》GB50268-20082.5《给水排水构筑物工程施工及验收规程》GB50141-20082.6《埋地塑料排水管道工程技术规程》CJJ143-20102.7《道路、排水管道成品与半成品施工及验收规程》DG/TJ08-87-20092.8《城镇排水工程施工质量验收规范第1部分：管道工程/第2部分：构筑物工程》DG/TJ08-2110-2012J12114-20122.9国家和地方现行相关法律法规和标准。三、设计要求3.1该干管桩号雨水管道：ZMY1-ZMY30污水管道：ZMW1-ZMW4设计内容包括污水管、预留支管、配套污水检查井。3.2管径、管材、接口形式、止水方式管道要求及型号：Ⅱ级钢筋混凝土排水管：d1000（承插接口）、d600（承插接口），橡胶圈止水。3.3管道与检查井施工按上海市标准图集及设计图纸进行施工。3.4管道采用开挖及两侧打钢板桩施工。四、质量检查验收内容与要求4.1测量放线检查验收（测量放线应符合设计及规范要求，尺寸偏差应控制上广电保障性住房基地朱梅路（朱行路~老沪闵路）道路改建工程排水监理细则4英泰克工程顾问（上海）有限公司IntertekEngineeringServiceShanghaiLimited在允许的范围之内）。4.2干管工程测量放样质量检查验收。4.3管道沟槽开挖、放坡、支护质量检查验收(满足设计及规范要求,各项偏差均应控制在规范允许范围之内)。4.4管道安装质...
