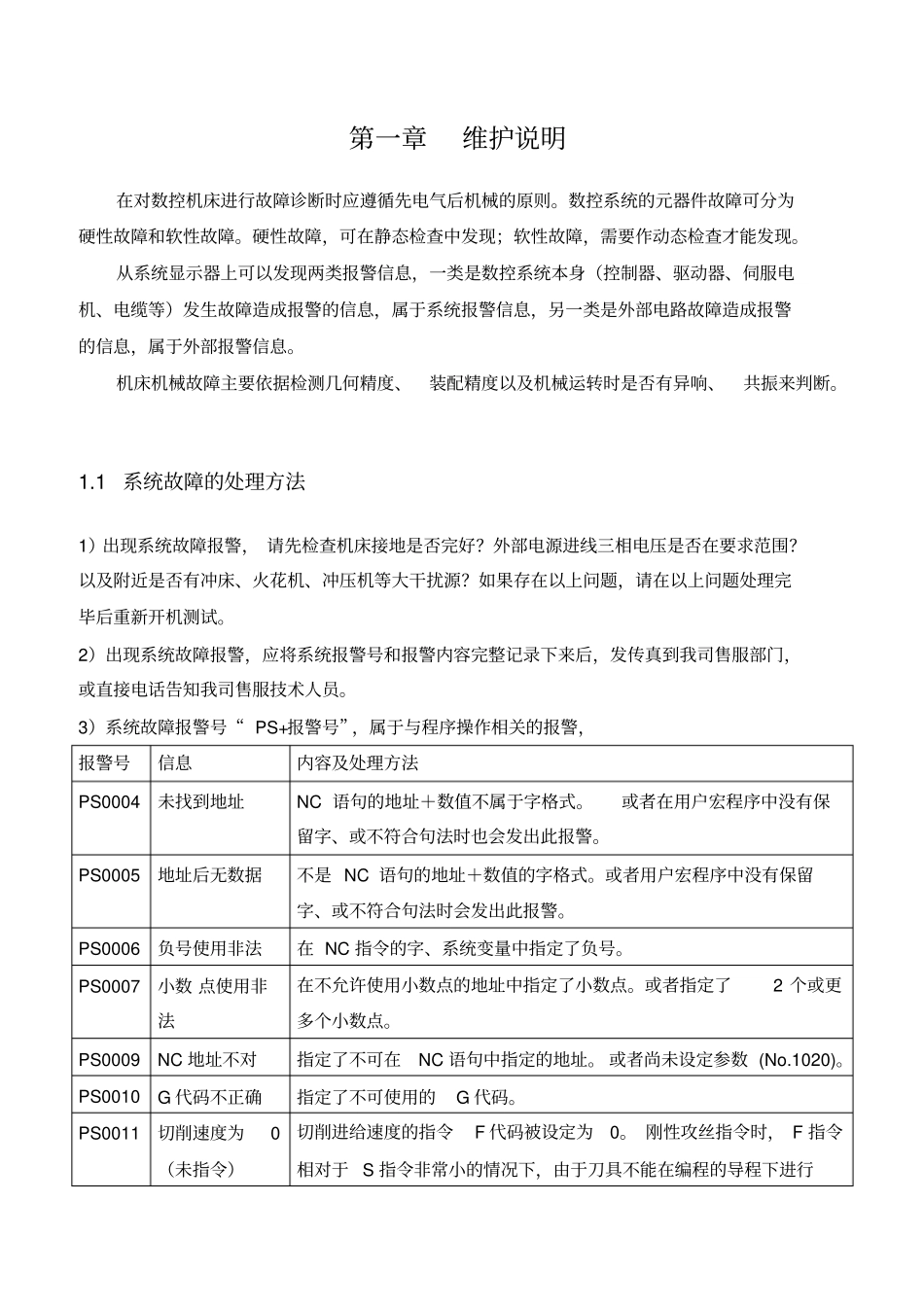

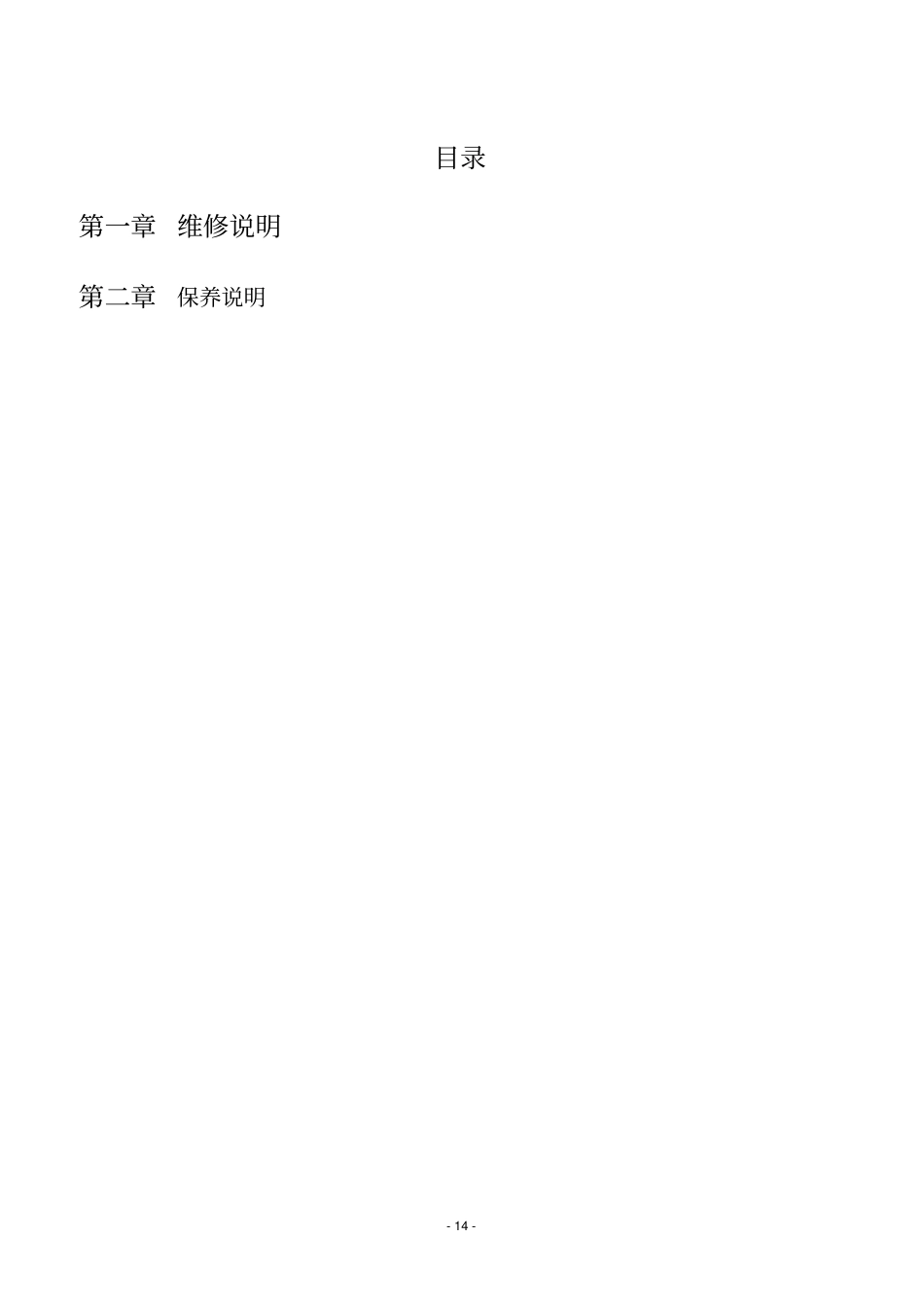

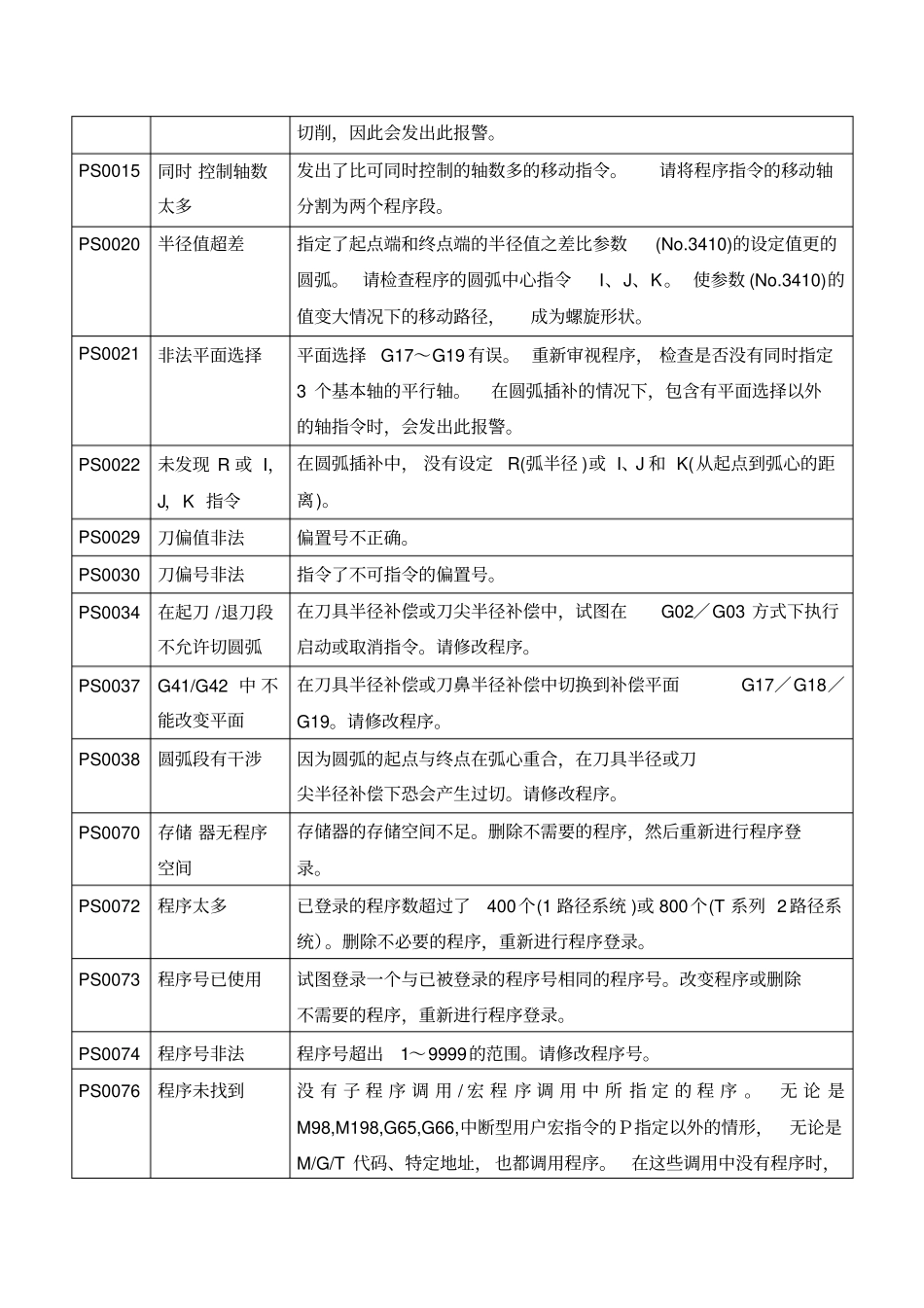

-14-目录第一章维修说明第二章保养说明第一章维护说明在对数控机床进行故障诊断时应遵循先电气后机械的原则。数控系统的元器件故障可分为硬性故障和软性故障。硬性故障，可在静态检查中发现；软性故障，需要作动态检查才能发现。从系统显示器上可以发现两类报警信息，一类是数控系统本身（控制器、驱动器、伺服电机、电缆等）发生故障造成报警的信息，属于系统报警信息，另一类是外部电路故障造成报警的信息，属于外部报警信息。机床机械故障主要依据检测几何精度、装配精度以及机械运转时是否有异响、共振来判断。1.1系统故障的处理方法1）出现系统故障报警，请先检查机床接地是否完好？外部电源进线三相电压是否在要求范围？以及附近是否有冲床、火花机、冲压机等大干扰源？如果存在以上问题，请在以上问题处理完毕后重新开机测试。2）出现系统故障报警，应将系统报警号和报警内容完整记录下来后，发传真到我司售服部门，或直接电话告知我司售服技术人员。3）系统故障报警号“PS+报警号”，属于与程序操作相关的报警，报警号信息内容及处理方法PS0004未找到地址NC语句的地址＋数值不属于字格式。或者在用户宏程序中没有保留字、或不符合句法时也会发出此报警。PS0005地址后无数据不是NC语句的地址＋数值的字格式。或者用户宏程序中没有保留字、或不符合句法时会发出此报警。PS0006负号使用非法在NC指令的字、系统变量中指定了负号。PS0007小数点使用非法在不允许使用小数点的地址中指定了小数点。或者指定了2个或更多个小数点。PS0009NC地址不对指定了不可在NC语句中指定的地址。或者尚未设定参数(No.1020)。PS0010G代码不正确指定了不可使用的G代码。PS0011切削速度为0（未指令）切削进给速度的指令F代码被设定为0。刚性攻丝指令时，F指令相对于S指令非常小的情况下，由于刀具不能在编程的导程下进行切削，因此会发出此报警。PS0015同时控制轴数太多发出了比可同时控制的轴数多的移动指令。请将程序指令的移动轴分割为两个程序段。PS0020半径值超差指定了起点端和终点端的半径值之差比参数(No.3410)的设定值更的圆弧。请检查程序的圆弧中心指令I、J、K。使参数(No.3410)的值变大情况下的移动路径，成为螺旋形状。PS0021非法平面选择平面选择G17～G19有误。重新审视程序，检查是否没有同时指定3个基本轴的平行轴。在圆弧插补的情况下，包含有平面选择以外的轴指令时，会发出此报警。PS0022未发现R或I，J，K指令在圆弧插补中，没有设定R(弧半径)或I、J和K(从起点到弧心的距离)。PS0029刀偏值非法偏置号不正确。PS0030刀偏号非法指令了不可指令的偏置号。PS0034在起刀/退刀段不允许切圆弧在刀具半径补偿或刀尖半径补偿中，试图在G02／G03方式下执行启动或取消指令。请修改程序。PS0037G41/G42中不能改变平面在刀具半径补偿或刀鼻半径补偿中切换到补偿平面G17／G18／G19。请修改程序。PS0038圆弧段有干涉因为圆弧的起点与终点在弧心重合，在刀具半径或刀尖半径补偿下恐会产生过切。请修改程序。PS0070存储器无程序空间存储器的存储空间不足。删除不需要的程序，然后重新进行程序登录。PS0072程序太多已登录的程序数超过了400个(1路径系统)或800个(T系列2路径系统）。删除不必要的程序，重新进行程序登录。PS0073程序号已使用试图登录一个与已被登录的程序号相同的程序号。改变程序或删除不需要的程序，重新进行程序登录。PS0074程序号非法程序号超出1～9999的范围。请修改程序号。PS0076程序未找到没有子程序调用/宏程序调用中所指定的程序。无论是M98,M198,G65,G66,中断型用户宏指令的Ｐ指定以外的情形，无论是M/G/T代码、特定地址，也都调用程序。在这些调用中没有程序时，也会发出此报警。PS0077子程序，宏程序调用嵌套层数太多超出了子程序调用和用户宏程序调用的嵌套最大值。外部存储器或子程序调用中又指定了子程序调用。PS0091在进给暂停状态不能手动回参考点在自动运行暂停状态，不能进行手动返回参考点。请在自动运行停止状态或者复位状态下进行手动返回参考点。PS0201在刚性攻丝中未指令进给速度切削进给速度的指令F代码被设定为0。刚性攻丝指令时，F指令相对于S指令非常...
